Пристрій для визначення пружності вимені

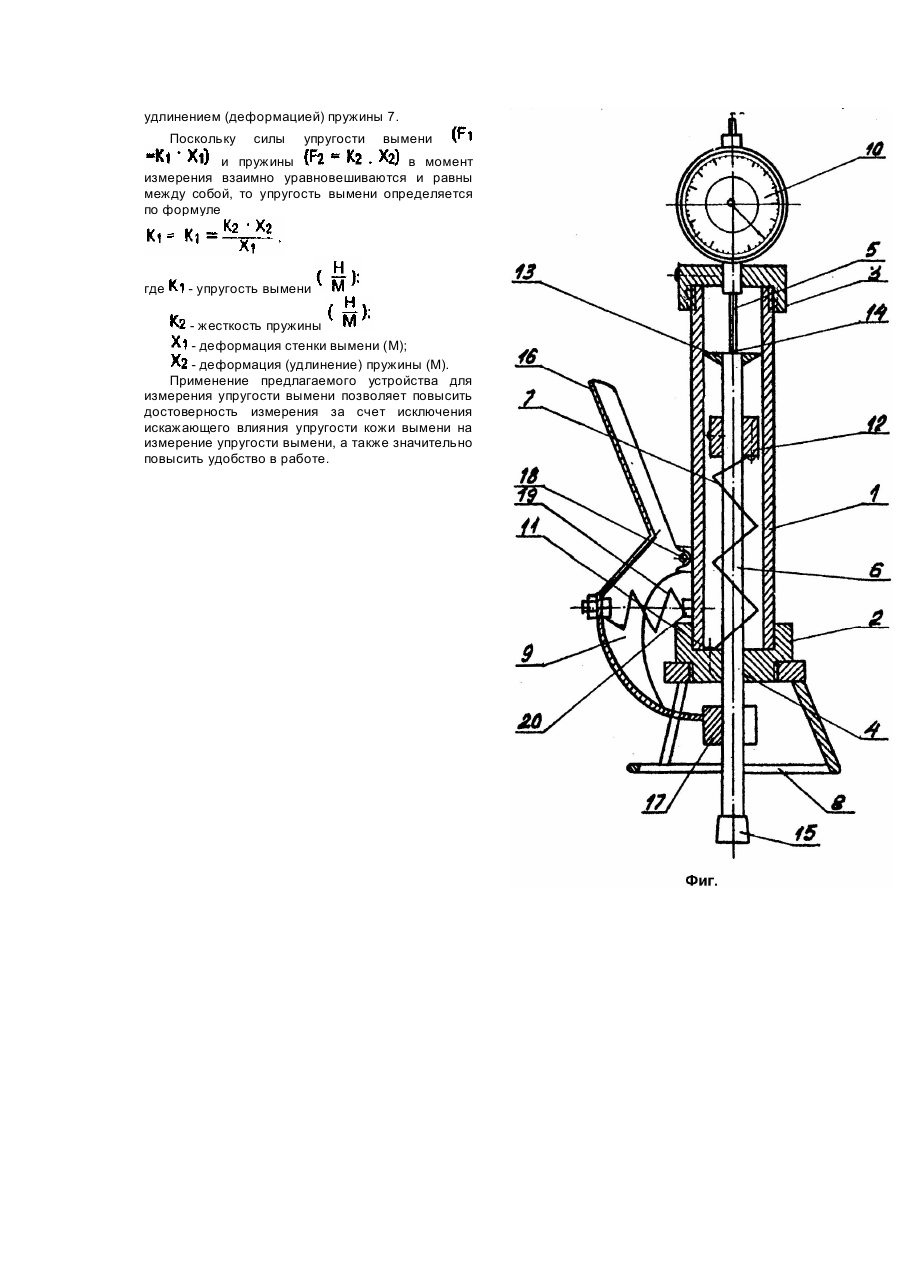

Устройство относится к области сельского хозяйства, в частности к животноводству и может быть использовано для оценки вымени коров путем измерения его упругости. Известно устройство для измерения упругости мышц [1], выполненное в виде двух полых корпусов разного диаметра, последовательно вставленных друг в друга и соединенных между собой при помощи двух пружин разной жесткости, корпусе снабжены крышками и штоком. Шток соединяется одним концом с измерителем упругости. Известным устройством невозможно провести измерение упругости вымени, так как оно измеряет суммарную упругость мышцы и прилегающей к ней кожи. И если при измерении упругости сильноупругих мышц упругость кожи незначительно искажает значение упругости собственно мышцы и ею можно пренебречь, то при измерении упругости слабоупругого вымени искажение становится сопоставимым с упругостью паренхимы вымени, а полученные данные не отражают истинной упругости паренхимы. Известно также выбранное в качестве прототипа устройство для определения упругости вымени [2]. Это устройство состоит из полого корпуса, внутри которого расположены пружинам шток. Торцы корпуса имеют крышки с осевыми отверстиями. Пружина одним концом закреплена на крышке, а вторым на штоке, один конец которого контактирует с измерителем упругости, а второй через осевое отверстие в крышке свободно выступает над корпусом. Корпус охватывается кожухом и соединен с ним посредством пружины кожуха. При измерении пружина кожуха воздействует на корпус, крышка которого производит давление на небольшой участок вымени. Одновременно под действием силы упругости вымени происходит вдавливание штока внутрь корпуса до уравновешивания сил упругости вымени и пружины корпуса. Глубина вдавливания штока контролируется измерителем упругости. Однако и это устройство не обеспечивает высокой достоверности определения упругости вымени, так как результат измерения включает в себя кроме упругости вымени и упругость кожи. Вследствие сцепления поверхности крышки с кожей происходит фиксация участка кожи к штоку, движимому пружиной корпуса, происходит не только преодолевать упругость вымени, но также и растягивать зафиксированный участок кожи, на что уходит значительная часть усилия пружины корпуса. В основу изобретения поставлена задача усовершенствовать устройство для определения упругости вымени таким образом, чтобы исключить влияние упругости кожи вымени на результат измерения, а также исключить часть операций, затрудняющих измерение, что приведет к повышению достоверности определения упругости вымени. Поставленная задача решается тем, что устройство для определения упругости вымени, состоящее из полого корпуса, внутри которого расположены пружина и шток, а торцы имеют крышки с осевыми отверстиями, пружина одним концом закреплена на крышка, а вторым на штоке, один конец которого контактирует с измерителем упругости, а второй через осевое отверстие в крышке свободно выступает над корпусом, согласно изобретению, дополнительно снабжено ограничителем, который жестко закреплен на передней крышке, и фиксатором, который имеет вид рычага, переходящего в фрикционную лапку, выполненную с возможностью фиксации положения штока при измерении, фиксатор жестко закреплен на корпусе, а шток со стороны контакта с измерителем имеет центрирующую втулку. Наличие ограничителя позволяет проводить измерение упругости без оказания на него давления крышкой корпуса. Таким образом исключается влияние упругости кожи вымени на результат измерения, что приводит к повышению достоверности определения упругости вымени. Наличие фиксатора позволяет, зафиксировав положение штока, считывать результаты измерения не в процессе измерения, а после него. При этом не происходит распыления внимания исследователя одновременно на правильность проведения эксперимента и на считывание его результатов, а внимание концентрируется лишь на правильности проведения эксперимента, что приводи к повышению достоверности определения упругости вымени. На чертеже (фиг.) изображено предлагаемое устройство, которое состоит из корпуса 1, крышек корпуса передней 2 и задней 3 с осевыми отверстиями соответственно 4 и 5, штока 6, пружины 7, ограничителя 8, фиксатора 9, измерителя упругости 10. Пружина 7 крепится на крышке 2 винтом 11, а на штоке 6 зажимом 12. Шток 6 в корпусе 1 центрируется втулкой 13, торцом 14 контактирует с измерителем упругости 10, а торцом 15 свободно выступает за пределы ограничителя 8. Фиксатор 9 имеет рукоятку 16, фрикционную лапку 17, узел крепления 18 на корпусе 1, пружину 19, которая закреплена на корпусе 1 узлом 20. Работает устройство следующим образом. Перед измерением устройство берут в руку таким образом, чтобы безымянный палец и мизинец прижимали корпус 1 к ладони, а указательный и средний пальцы - прижимали к корпусу 1 рукоятку 16 фиксатора 9. Фрикционная лапка 17 фиксатора 9 отходит от штока 6, производя его расфиксацию. Устройство подводят перпендикулярно к стенке вымени. При этом шток 6 торцом 15 упирается в нее, а при дальнейшем поступательном движении устройства упругости вымени замедляет движение штока 6 вглубь вымени. Ограничитель 8, не испытывая сопротивления движется быстрее штока 6 до момента касания ограничителем стенки вымени. Вследствие разницы скоростей движения штока 6 и ограничителя 8 с корпусом 1 происходит смещение штока б по отношению к корпусу 1 в направлении задней крышки 3, что влечет за собой растяжение пружины 7 на определенную величину, которая пропорциональна упругости вымени. В момент касания ограничителем 3 стенки вымени отпускаем рукоятку 16 фиксатора 9. При этом фрикционная лапка 17 производит фиксацию положения штока 6. Величину растяжения пружины 7 показывает измеритель 10. Измеритель 10 представляет собой микрометр. На шкале измерителя 10 фиксируется расстояние, равное удлинению (деформации) пружины 7. Деформация стенки вымени будет равна разнице между длиной части штока 2, выступающей за плоскость ограничителя 3 и удлинением (деформацией) пружины 7. Поскольку силы упругости вымени и пружины в момент измерения взаимно уравновешиваются и равны между собой, то упругость вымени определяется по формуле где - упругость вымени - жесткость пружины - деформация стенки вымени (М); - деформация (удлинение) пружины (М). Применение предлагаемого устройства для измерения упругости вымени позволяет повысить достоверность измерения за счет исключения искажающего влияния упругости кожи вымени на измерение упругости вымени, а также значительно повысить удобство в работе.
