Механізм направляння руху і підняття стрічки льону в причіпному льонозбиральному агрегаті

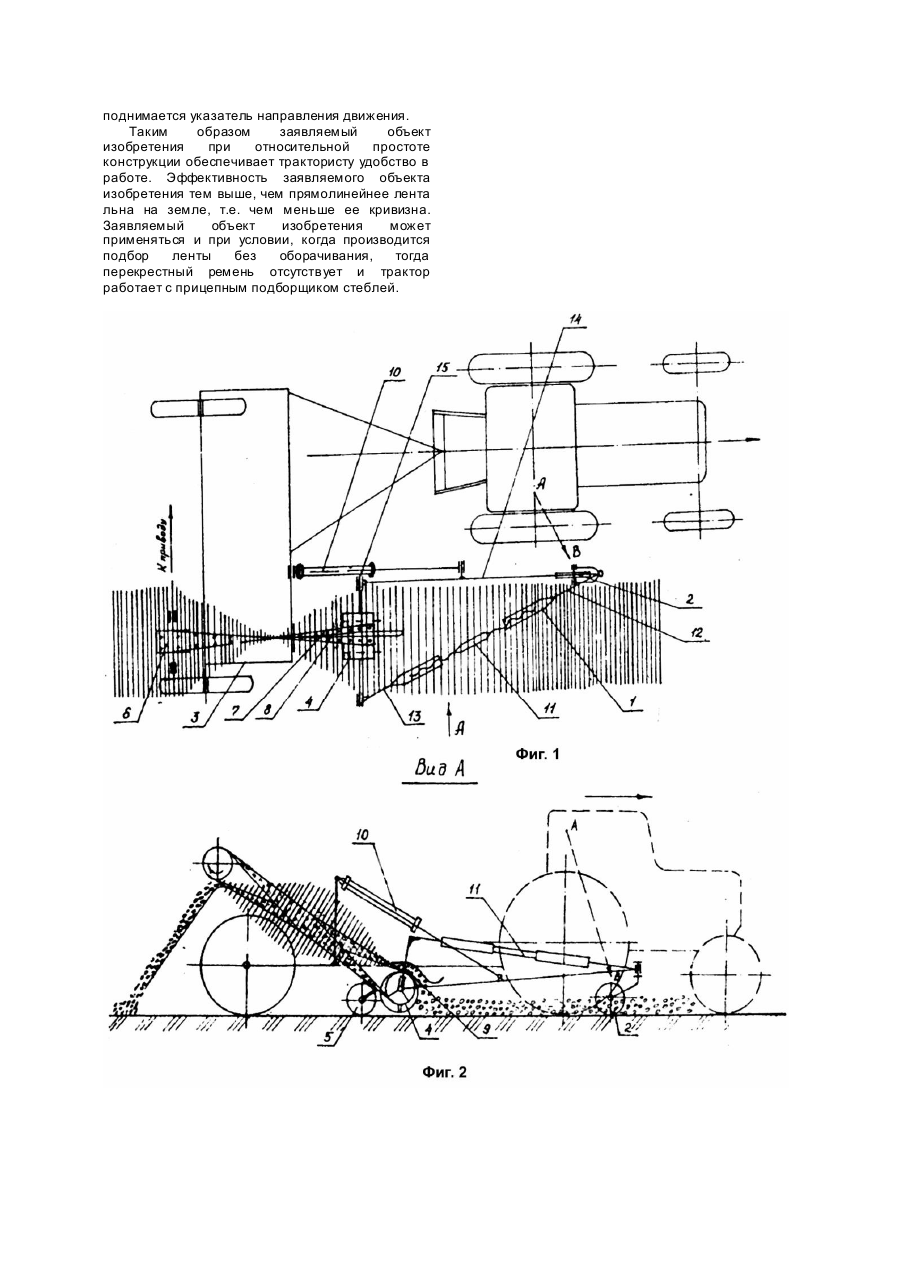

Изобретение относится к области сельскохозяйственного машиностроения и позволяет улучшить условия работы на прицепном льноуборочном агрегате. Наиболее близким по технической сущности и достигаемому результату к заявляемому объекту является подборщик-оборачиватель лент льна, содержащий установленные на поворотной раме подбирающий барабан, транспортер с перекрещивающимся ремнем и с выступами и винтообразными направляющими, которые вместе с ремнем образуют канал и расположены на предельной балке, при этом над транспортером с перекрещивающимся ремнем и выступами между винтообразными направляющими на продольной балке установлен дополнительный перекрестный ременной транспортер с возможностью контактирования с ним по всей длине винтового канала [4]. Существенным недостатком таких прицепных машин является их размещение сбоку и сзади от кабины тракториста, что затрудняет для него возможность правильно направить агрегатируемую с основной машиной часть, ведет к повышению его утомляемости, так как приходится постоянно поворачивать голову вправо и назад. Задача, решаемая настоящим изобретением, может быть сформулирована следующим образом: путем снабжения прицепного льноуборочного агрегата механизмом с указателем направления движения обеспечить удобство в работе тракториста при вождении агрегата по полю и направлении подбирающего устройства машины по лежащей на почве ленте из стеблей льна. Этого невозможно добиться при отсутствии в прицепном агрегате данного механизма, в этом случае тракторист при вождении агрегата вынужден постоянно оглядываться вправо и назад, что ведет к повышению его утомляемости, а следовательно, и к снижению выработки агрегата. Таким образом, применение предлагаемого нами механизма позволит улучши ть условия работы тракториста, обеспечить более качественный подъем стеблей и повысить выработку агрегата. Существенные признаки предлагаемого технического решения приводятся ниже. Ме ханизм направления движения и подъема ленты льна в прицепном льноуборочном агрегате, содержащий установленные на раме подбирающий барабан, перекрестный транспортер с ремнем с выступами, и опорнокопирующее колесо, согласно изобретению, механизм дополнительно снабжен поворотным в транспортное положение указателем направления движения, представляющим собой размещенную горизонтально и выполненную в виде остроугольного треугольника рамку, к нижней плоскости которой в остром по направлению движения углу присоединено самоустанавливающееся опорно-копирующее колесо, место крепления которого размещено в поле зрения тракториста, наименьшая сторона треугольной рамки шарнирно подсоединена к оси подбирающего барабана, а наибольшая сторона треугольной рамки выполнена регулируемой по длине, при этом один из концов наименьшей стороны рамки соединен с примыкающим к последней концом нерегулируемой по длине стороны рамки шарнирно. На фиг.1 изображен механизм направления движения и подъема ленты льна в прицепном льноуборочном агрегате, вид сверху; на фиг.2 - то же, вид сбоку. Ме ханизм направления движения и подъема ленты льна в прицепном льноуборочном агрегате содержит указатель направления движения 1, к нижней плоскости которого в остром переднем по направлению движения углу присоединено самоустанавливающееся опорно-копирующее колесо 2 и установленный на шарнирно смонтированной раме 3 механизм подъема ленты льна, включающий подбирающий барабан 4, опорно-копирующее колесо 5, транспортер 6 с перекрещивающимся ремнем 7, выступами 8 и поддерживающими прутками 9. Снабженный гидроцилиндром 10 подъема, указатель направления движения 1 включает треугольную рамку, наименьшая сторона которой шарнирно присоединена к оси подбирающего барабана 4, а наибольшая сторона 11 этой рамки выполнена регулируемой по длине, для чего составляющие ее тяги 12 и 13 соединены винтом 11, снабженным левой и правой резьбами, что необходимо для регулировки положения колеса 2 по отношению к подбираемой ленте льна. Один из концов нерегулируемой по длине стороны 14 треугольной рамки соединен с одним из концов наименьшей стороны этой же рамки шарниром 15, а середина нерегулируемой по длине стороны 14 треугольной рамки подсоединена к штоку гидроцилиндра 10 подъема указателя направления движения 1. К нижней плоскости указателя направления движения 1 в переднем по направлению движения углу прикреплено самоустанавливающееся опорно-копирующее колесо 2, место крепления которого размещено в поле зрения тракториста за счет подобранных типоразмеров элементов треугольной рамки соответственно мощности льноуборочного агрегата. Ме ханизм направления движения и подъема ленты льна в прицепном льноуборочном агрегате работает следующим образом. Гидроцилиндром 10 поворотную раму 1 опускают на поле, при этом опорно-копирующее колесо 5 опирается на почву и обеспечивает установку подбирающего барабана 4 на необходимую высоту по отношению к ленте льна. Передний конец указателя направления движения 1 устанавливают с помощью винта 11 так, чтобы самоустанавливающееся опорно-копирующее колесо 2 разместилось в поле зрения тракториста и оказалось слева от поднимав* мой ленты льна. Таким образом передний по направлению движения угол указателя направления движения оказывается всегда в поле зрения тракториста, обеспечивая удобство в работе. При включении привода транспортера 6 через перекрещивающийся ремень 7 с выступами 8 вращение передается подбирающему барабану 4. Подбирающий барабан 4 поднимает ленту льна и подает ее под поддерживающие прутки 9, где она попадает на транспортер 6. При этом лента поворачивается на 180 и спускается на поле в обернутом виде, В случае необходимости переезда с одного поля на другое с помощью гидроцилиндра (на чертеже не показан) поднимается транспортер 6 с колесом 5, а с помощью гидроцилиндра 10 поднимается указатель направления движения. Таким образом заявляемый объект изобретения при относительной простоте конструкции обеспечивает трактористу удобство в работе. Эффективность заявляемого объекта изобретения тем выше, чем прямолинейнее лента льна на земле, т.е. чем меньше ее кривизна. Заявляемый объект изобретения может применяться и при условии, когда производится подбор ленты без оборачивания, тогда перекрестный ремень отсутствует и трактор работает с прицепным подборщиком стеблей.
