Пристрій захисту від коротких замикань
Формула / Реферат
Пристрій захисту від коротких замикань, що містить транзисторний ключ, включений між джерелом живлення і навантаженням, вузол захисту, вихід якого зв'язаний з керуючим входом транзисторного ключа, вимикач запуску, який відрізняється тим, що для мінімізації втрат він додатково містить вузол тестування, що шунтує транзисторний ключ, а виходом підключений до входу вузла захисту, ланцюг, що диференціює, вихід якого зв'язаний із входом запуску вузла тестування, а вхід з вимикачем запуску.
Текст

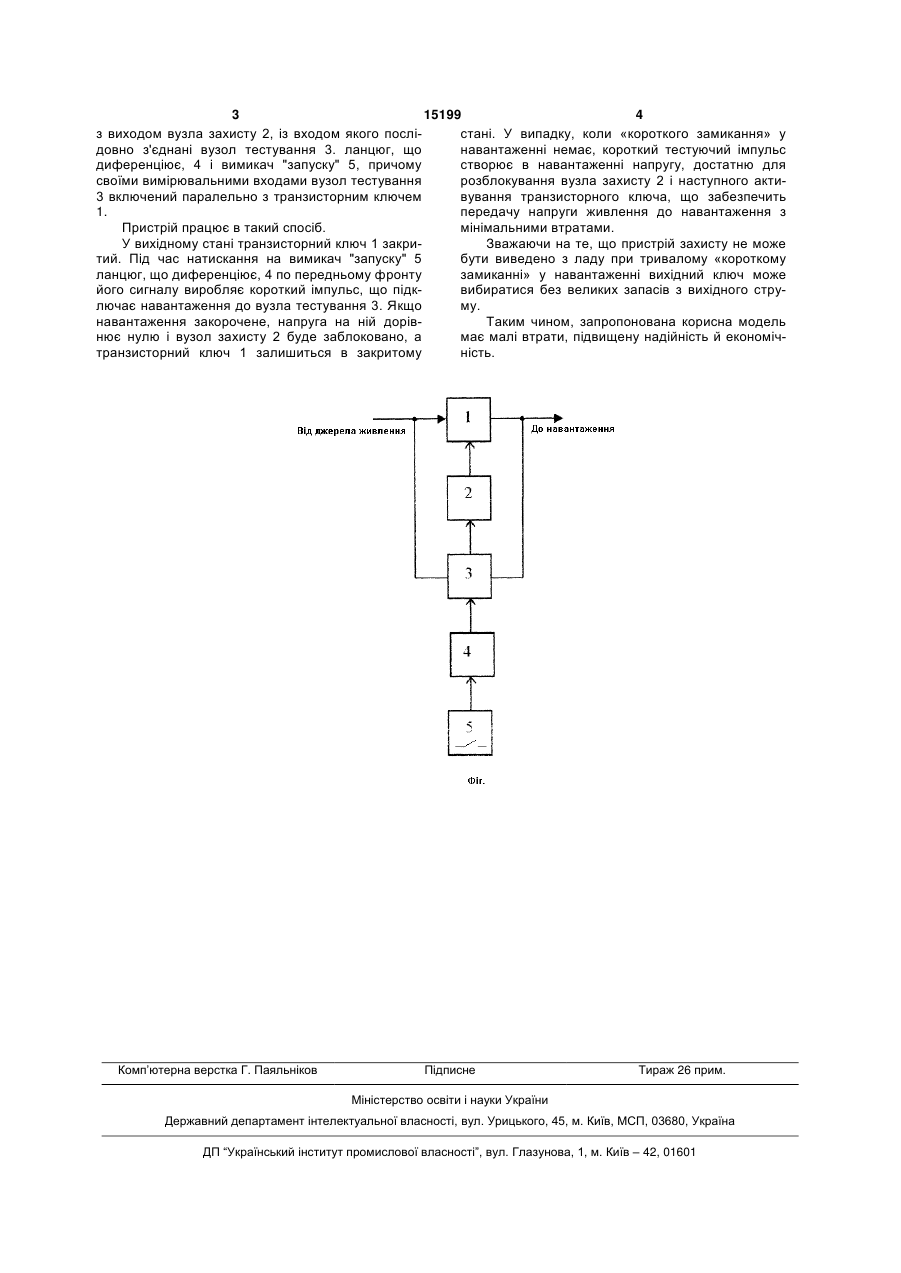

Пристрій захисту від коротких замикань, що містить транзисторний ключ, включений між дже 3 15199 4 з виходом вузла захисту 2, із входом якого послістані. У випадку, коли «короткого замикання» у довно з'єднані вузол тестування 3. ланцюг, що навантаженні немає, короткий тестуючий імпульс диференціює, 4 і вимикач "запуску" 5, причому створює в навантаженні напругу, достатню для своїми вимірювальними входами вузол тестування розблокування вузла захисту 2 і наступного акти3 включений паралельно з транзисторним ключем вування транзисторного ключа, що забезпечить 1. передачу напруги живлення до навантаження з Пристрій працює в такий спосіб. мінімальними втратами. У вихідному стані транзисторний ключ 1 закриЗважаючи на те, що пристрій захисту не може тий. Під час натискання на вимикач "запуску" 5 бути виведено з ладу при тривалому «короткому ланцюг, що диференціює, 4 по передньому фронту замиканні» у навантаженні вихідний ключ може його сигналу виробляє короткий імпульс, що підквибиратися без великих запасів з вихідного струлючає навантаження до вузла тестування 3. Якщо му. навантаження закорочене, напруга на ній дорівТаким чином, запропонована корисна модель нює нулю і вузол захисту 2 буде заблоковано, а має малі втрати, підвищену надійність й економічтранзисторний ключ 1 залишиться в закритому ність. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protecting electric circuits against short circuits
Автори англійськоюBezdieniezhnykh Ihor Borysovych
Назва патенту російськоюУстройство для защиты электрической цепи от коротких замыканий
Автори російськоюБезденежных Игорь Борисович
МПК / Мітки
МПК: H02H 7/20
Мітки: захисту, пристрій, коротких, замикань
