Hатяжhий пристрій лаhцюгових передач

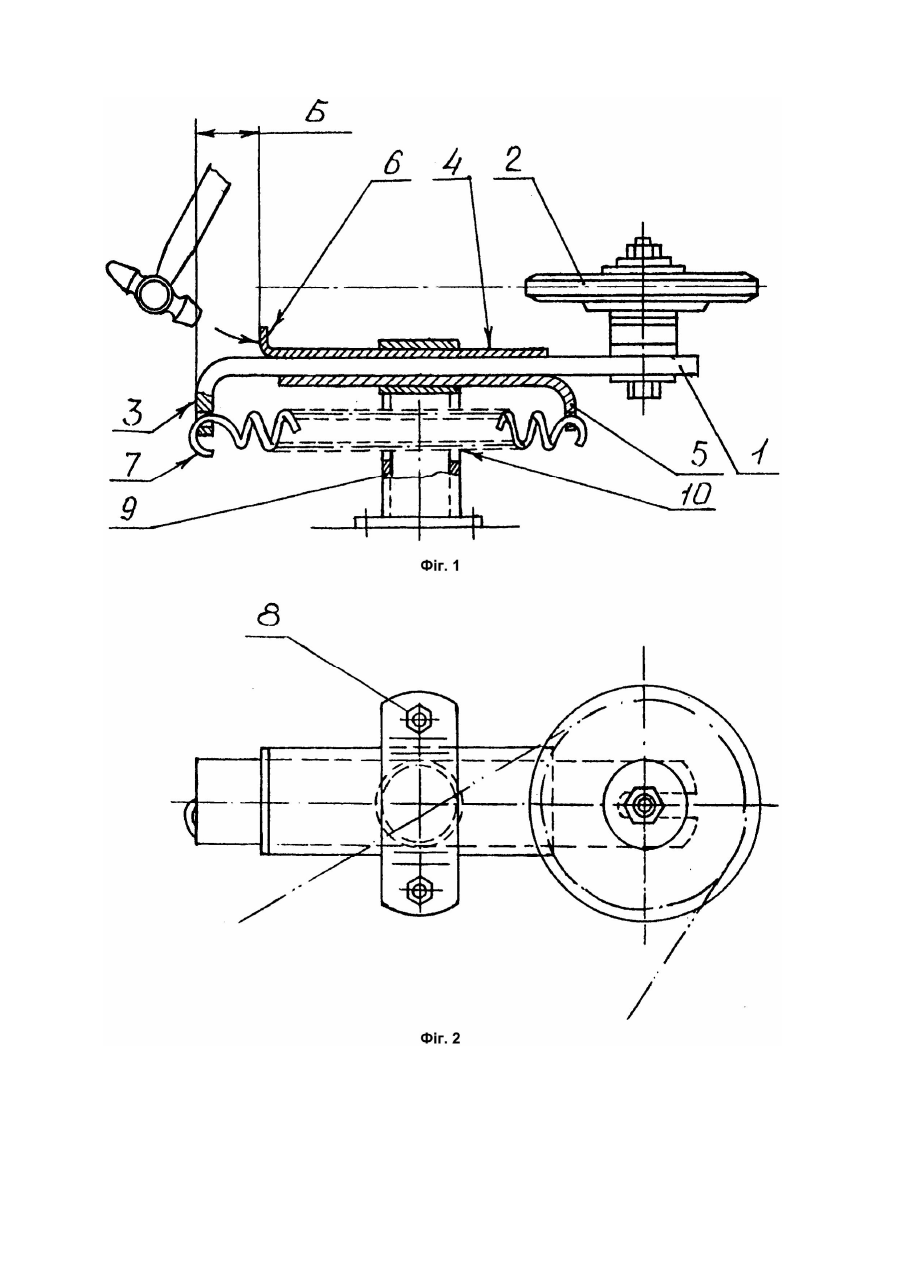

Винахід відноситься до сільськогосподарського машинобудування. Прототипом запропонованого натяжного пристрою е натяжний пристрій зірочки в "Руслі" (початковідділяючому апараті) кукурудзозбиральному самохідному комбайні КСКУ6 [1]. Натяжний пристрій прототипа складається з планки, на одному кінці якої закріплена зірочка, а на другому кінці деталь у вигляді шайби, через яку проходить натяжний гвинт 1, на яку спирається пружина, яка створює натягування. Планка з зірочкою розташована на поверхні рами русла, яка е направляючою для натяжного пристрою у вертикальній площі. Від горизонтальних поперекових переміщень натяжний пристрій утримується віссю зірочки, яка розташована в повздовжньому пазу направляючої площини рами русла. Натягування у ланцюговому контурі створюється під дією пружини, яка стискується обертанням гайки при допомозі гаєчного ключа. Це досить трудомістка операція з застосуванням інструменту і яка вимагає часу, зусиль і уваги. Прототип має такі недоліки, як наявність тривалої операції по загвинчуванню гайки (або гвинта), великий габарит по довжині та розміщення зірочки і пружини в одній площині. Останній недолік не дозволяє застосувати подібний натяжний пристрій у коротких ланцюгових контурах. Витрати часу на підтримання оптимального натягування існуючими пристроями, особливо у польових умовах (на комбайнах існує до 20 - 30 ланцюгових контурів), не сприяє якісному обслуговуванню ланцюгових передач, що в кінцевому підсумку знижує довговічність і надійність машини в цілому. В основу винаходу поставлено завдання створення натяжного пристрою ланцюгових передач, який забезпечує стабілізацію натягування в ланцюговому контурі і зменшує коливання ланцюга в контурі і за рахунок цього підвищується строк служби ланцюгів, скорочується час на відновлення натягування після витягування ланцюга і зменшуються габарити ланцюгових передач. Поставлене завдання вирішується тим, що у натяжному пристрої, який має зірочку, закріплену на планці, і пружину розтягування згідно винаходу, планка розташована у направляючому кожусі, який охоплює планку, а пружина закріплена одним кінцем на планці, а другим на кожусі. Пружина розташована під кожухом. Кожух у зборі з планкою, зірочкою і пружиною закріплений на стійці з допомогою прижима у вигляді скоби або хомута, жорстко, але при звільненні прижиму може переміщуватися вздовж своєї повздовжньої вісі по відношенню до непорушної стійки. Таким переміщенням створюється натягування в ланцюговому контурі. Стійка має отвір під пружину розтягування. У направляючому кожусі є відгиб для кріплення пружини і виступ з протилежної сторони для створення натягування. Розташування планки з зірочкою в замкнутому, охоплюючому планку, кожусі, та закріплення пружини розтягування одним кінцем на кожусі, а другим на планці дає змогу, перемішуючи кожух по нерухомій стійці в сторону ланцюга, створювати постійне стабільне натягування в ланцюговому контурі, відновлювати його після витягування ланцюга та зменшує коливання ланцюга під час роботи. Розташування пружини під кожухом у габаритах планки і кожуха не захаращує площину ланцюгового контура і дозволяє застосувати натяжний пристрій у коротких ланцюгових передачах. Кріплення кожуха у зборі з планкою, зірочкою і пружиною на стійці з допомогою прижиму дозволяє швидко створювати і відновлювати натягування у ланцюговому контурі. Наявність отвору у стійці дозволяє розташувати пружину під кожухом з планкою і зменшити габарити пристрою. Виконання кожуха з виступом для ударів по ньому молотком і відгибом з протилежної сторони для кріплення пружини дозволяють сумісно створювати і відновлювати стабільне натягування в ланцюговому контурі. На фіг.1 показано пристрій, вид збоку; на фіг.2 те ж, вид зверху. Натяжний пристрій ланцюгових передач складається з планки 1, з зірочкою 2 і відгибом 3, кожуха 4, який охоплює планку майже по всій її довжині з відгибом 5 і виступом 6, і пружини 7, яка закріплена під кожухом одним кінцем на відгибі 3 планки 1, а другим - на відгибі 5 кожуха 4. Кожух 4 закріплений прижимом 8 на стійці 9, яка має отвір 10 для проходження пружини 7. Розмір Б на фіг.1 - це відстань між торцями кожуха 4 і планки 1, який можливо візуально контролювати і зменшення якого свідчить про витягування ланцюга і необхідність відновлення натягування у контурі. Пунктиром на фіг.2 показано вірогідне положення ланцюга по відношенню до натяжного пристрою. Пристрій працює слідуючим чином. Під час роботи ланцюг витягується і натягування у контурі зменшується. Під дією пружини 6 зірочка 2 на планці 1. перемішується вправо у сторону послабленого ланцюга. Це візуально помітно по зменшенню відстані Б між відгибом 3 і виступом 6. Для відновлення натягування необхідно відпустити різьбове з'єднання на прижим) 8 так, щоб слідуючими ударами молотка по виступу 6 тертя між кожухом 4 і прижимом 8 було подолане і кожух перемістився вправо. Переміщуючись вправо, у сторону ланцюга, кожух 4 розтягує пружину 7, яка переміщує планку 3 з зірочкою 2 на послаблений ланцюг. Таким чином відновлюється оптимальне натягування у контурі. Після затягування гвинтового з'єднання на прижимі 8 ланцюговий контур готовий до роботи у оптимальному режимі з стабільним натягуванням ланцюга. Таким чином забезпечується стабілізація натягування у ланцюговому контурі і зменшується коливання ланцюга в контурі, і за рахунок цього, підвищується строк служби ланцюгів, скорочується час на відновлення натягування після витягування ланцюга і зменшуються габарити ланцюгових передач.
