Пристрій для живлення електролюмінесцентних ламп

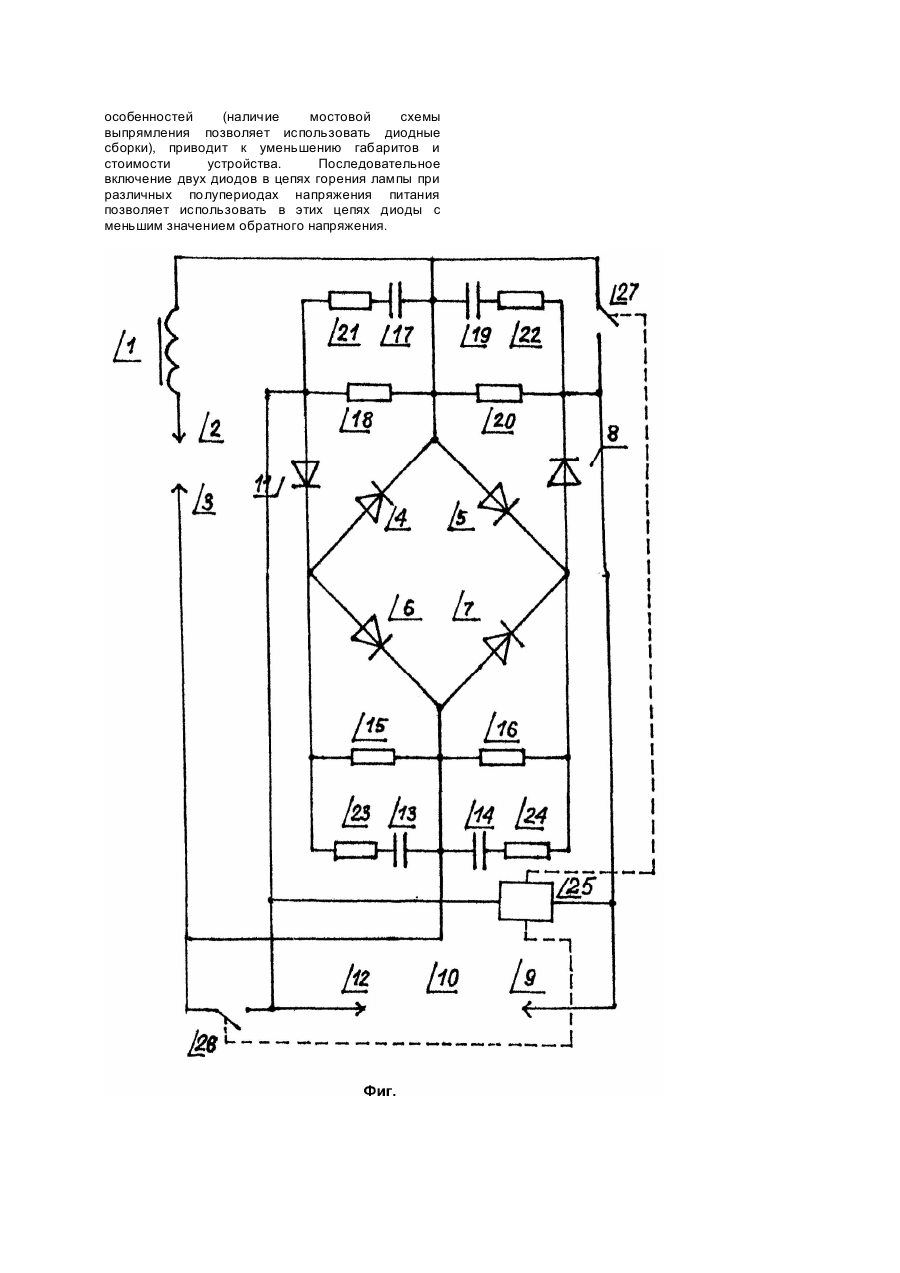

Изобретение относится к области электротехники и связано с бесстартерными устройствами питания (поджига) электролюминесцентных ламп. Известно устройство бесстартерного поджига электролюминесцентных ламп, содержащее мостовую схему выпрямителя. Одна из диагоналей моста посредством последовательного дросселя подключается к сети переменного тока, в другую диагональ параллельно люминесцентной лампе подключены соединенные последовательно два конденсатора, общая точка которых через резистор подключена к сети переменного тока. Однако это устройство не обеспечивает достаточной величины выпрямленного напряжения и надежного поджига ламп. Кроме того, в нем не предусмотрены цепи для разряда конденсаторов после выключения устройства, что противоречит требованиям техники безопасности и приводит к уменьшению срока службы устройства и ламп. Задачей изобретения является повышение надежности поджига и улучшение качества горения электролюминесцентных ламп, в том числе ламп, не отвечающих условиям поджига и горения в стандартных стартерных устройствах питания вследствие старения, а также ослабление эффекта катафореза, который может возникать при питании ламп постоянным током. Поставленная задача решается тем, что в устройстве питания электролюминесцентных ламп, содержащем реактивный балластный элемент, одним из выводов подключенный к одной клемме сети переменного тока, а другим - к соединенным между собой катодом первого и анодом второго диодов, третий и четвертый диоды, катод и анод которых подключены к другой клемме питающей сети, а анод третьего диода и катод четвертого диода соединены с анодом первого и катодом второго диода соответственно, пятый диод, катодом подключенный к аноду первого диода, и шестой диод, анодом подключенный к катоду второго диода, анод и катод пятого и шестого диодов подключены к клеммам электролюминесцентной лампы, согласно изобретению введены первый и второй резисторы, одним выводом соединенные между собой и подключенные к катоду первого диода, другими выводами подключенные к аноду пятого и катоду шестого диода соответственно, третий и четвертый резисторы, одними выводами соединенные между собой и подключенные к другой клемме питающей сети, другими выводами подключенные к аноду третьего и катоду четвертого диодов соответственно, первый конденсатор и пятый резистор, одними выводами соединенные между собой, а другими подключенные к аноду и катоду третьего диода, второй конденсатор и шестой резистор, одними выводами соединенные между собой, а другими подключенные к аноду и катоду четвертого диода, третий конденсатор и седьмого резистор, одними выводами соединенные между собой, а другими подключенные к аноду пятого и катоду первого диодов, четвертый конденсатор и восьмой резистор, одними выводами соединенные между собой, а другими подключенные к аноду второго и катоду шестого диодов, управляющее устройство, одним выводом подключенное к одной клемме, а другим к другой клемме электролюминесцентной лампы, первый переключатель, одним контактом подключенный к другому выводу балластного элемента, а другим контактом - к одной клемме электролюминесцентной лампы, второй переключатель, одним контактом подключенный к другой клемме электролюминесцентной лампы, а другим - к другой клемме сети переменного тока. Изобретение поясняется чертежом (фиг.), на котором показана схема устройства для питания электролюминесцентной лампы. Устройство содержит реактивный балластный элемент 1 (с индуктивным или емкостным характером полного комплексного сопротивления), подключенный одним выводом к одной 2 из двух (2 и 3) клемм питающей сети, другой вывод элемента 1 и клемма 3 питающей сети соединены с одной из диагоналей моста, образованного четырьмя диодами 4, 5, 6 и 7. К выводам другой диагонали моста последовательно подключены прямосмещенный диод 8, соединенный с клеммой 9 электролюминесцентной лампы 10, и прямосмещенный диод 11, соединенный с клеммой 12 электролюминесцентной лампы 10. Параллельно диоду 6 подключены последовательно соединенные конденсатор 13 и резистор 23, а параллельно диоду 7 подключены последовательно соединенные конденсатор 14 и резистор 24. Между анодом диода 11 и другим выводом элемента 1 подключены параллельно резистор 18, а также последовательно соединенные конденсатор 17 и резистор 21, между этой же точкой элемента 1 и катодом диода 8 подключены параллельно резистор 20, а также последовательно соединенные конденсатор 19 и резистор 22. Управляющее устройство 25 включено параллельно электролюминесцентной лампе, а переключатели 26 и 27 подключают ее к сети переменного тока после срабатывания управляющего устройства. Устройство питания электролюминесцентной лампы работает следующим образом. При подаче сетевого напряжения на клеммы 2 и 3 с небольшой задержкой, связанной с зарядом в первый полупериод емкостей 13 и 14, а во второй полупериод 17 и 19, на клеммах 9 и 12 электролюминесцентной лампы 10 появляется выпрямленное мостовой схемой и умноженное конденсаторами 13, 14, 17 и 19 примерно в четыре раза напряжение, достаточное для электрического пробоя газа в колбе лампы и ее поджига. Полученное на клеммах лампы повышенное напряжение пробоя позволяет поджигать в том числе лампы, не отвечающие по своим параметрам условиям поджига в стандартных стартерных устройствах питания. После поджига напряжение на лампе существенно уменьшается. При этом ток через управляющее устройство резко уменьшается, что приводит к замыканию контактов первого и второго переключателей и подключению лампы после пробоя к сети переменного тока. Таким образом, в рабочем режиме мостовая схема выпрямления и элементы схемы учетверения напряжения шунтируются. Питание лампы после пробоя от источника переменного тока существенно уменьшает вероятность возникновения эффекта катафореза. Балластный элемент 1 ограничивает ток диодов выпрямительной части устройства. Это устройство обеспечивает надежный поджиг ламп с большим разбросом параметров без жестких требований к используемым компонентам по рассеиваемой мощности, что, с учетом конструктивных особенностей (наличие мостовой схемы выпрямления позволяет использовать диодные сборки), приводит к уменьшению габаритов и стоимости устройства. Последовательное включение двух диодов в цепях горения лампы при различных полупериодах напряжения питания позволяет использовать в этих цепях диоды с меньшим значением обратного напряжения.
