Пристрій для виготовлення штапельного волокна з мінеральних розплавів

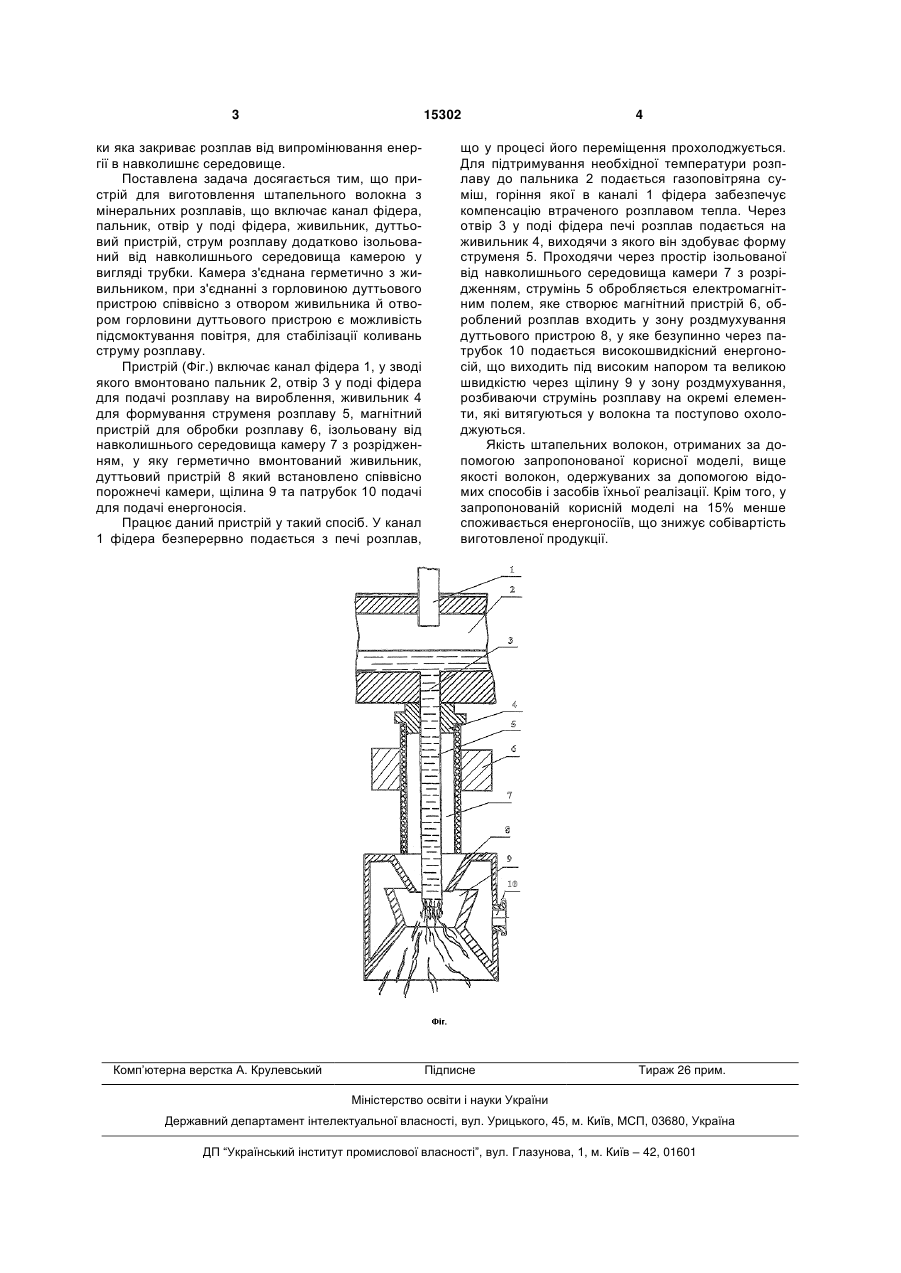

Пристрій для виготовлення штапельного волокна з мінеральних розплавів, що містить канал 3 15302 ки яка закриває розплав від випромінювання енергії в навколишнє середовище. Поставлена задача досягається тим, що пристрій для виготовлення штапельного волокна з мінеральних розплавів, що включає канал фідера, пальник, отвір у поді фідера, живильник, дуттьовий пристрій, струм розплаву додатково ізольований від навколишнього середовища камерою у вигляді трубки. Камера з'єднана герметично з живильником, при з'єднанні з горловиною дуттьового пристрою співвісно з отвором живильника й отвором горловини дуттьового пристрою є можливість підсмоктування повітря, для стабілізації коливань струму розплаву. Пристрій (Фіг.) включає канал фідера 1, у зводі якого вмонтовано пальник 2, отвір 3 у поді фідера для подачі розплаву на вироблення, живильник 4 для формування струменя розплаву 5, магнітний пристрій для обробки розплаву 6, ізольовану від навколишнього середовища камеру 7 з розрідженням, у яку герметично вмонтований живильник, дуттьовий пристрій 8 який встановлено співвісно порожнечі камери, щілина 9 та патрубок 10 подачі для подачі енергоносія. Працює даний пристрій у такий спосіб. У канал 1 фідера безперервно подається з печі розплав, Комп’ютерна верстка А. Крулевський 4 що у процесі його переміщення прохолоджується. Для підтримування необхідної температури розплаву до пальника 2 подається газоповітряна суміш, горіння якої в каналі 1 фідера забезпечує компенсацію втраченого розплавом тепла. Через отвір 3 у поді фідера печі розплав подається на живильник 4, виходячи з якого він здобуває форму струменя 5. Проходячи через простір ізольованої від навколишнього середовища камери 7 з розрідженням, струмінь 5 обробляється електромагнітним полем, яке створює магнітний пристрій 6, оброблений розплав входить у зону роздмухування дуттьового пристрою 8, у яке безупинно через патрубок 10 подається високошвидкісний енергоносій, що виходить під високим напором та великою швидкістю через щілину 9 у зону роздмухування, розбиваючи струмінь розплаву на окремі елементи, які витягуються у волокна та поступово охолоджуються. Якість штапельних волокон, отриманих за допомогою запропонованої корисної моделі, вище якості волокон, одержуваних за допомогою відомих способів і засобів їхньої реалізації. Крім того, у запропонованій корисній моделі на 15% менше споживається енергоносіїв, що знижує собівартість виготовленої продукції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
