Спосіб контролю складу феромагнітної пульпи

Номер патенту: 15303

Опубліковано: 30.06.1997

Автор: Опанасенко Олександр Павлович

Завантажити PDF файл.

Формула / Реферат

Способ контроля состава ферромагнитной пульпы, включающий оценку изменений индуктивности индуктивного датчика, в полость катушек которого осаждают предварительно отобранную пробу пульпы и измерение в конце осаждения величины индуктивного сигнала, отличающийся тем, что перед началом осаждения полость катушек индуктивного датчика заполняют жидкостью, например, водой, во время осаждения в полости, заполненной жидкостью производят измерения величин скоростей изменений индуктивного сигнала, и по измеренным величинам в одной пробе определяют содержание железа магнитного в осадке и его гранулометрический состав.

Текст

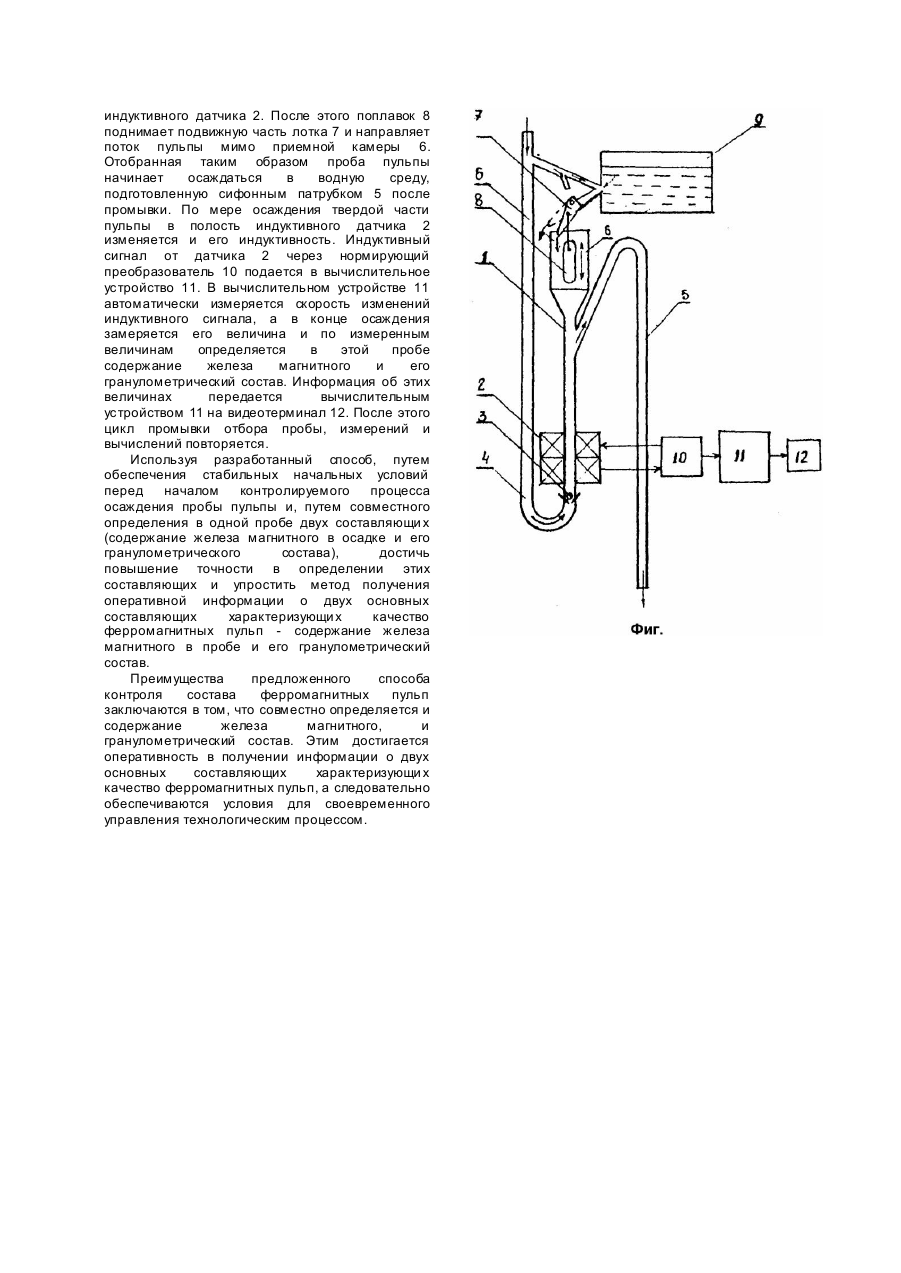

Изобретение относится к области горного дела и может быть использовано при контроле качества продуктов обогащения в системах оперативного контроля и управления технологическим процессом. Известен способ контроля состава ферромагнитной пульпы, основанный на оценке изменений индуктивности индуктивного датчика, в полость катушек которого осаждают предварительно отобранную пробу пульпы, включающий замер величины индуктивного сигнала в конце осаждения, в этом способе по замеренной величине сигнала определяют содержание железа магнитного в осадке. К недостаткам данного способа относятся: низкая точность определения содержания железа магнитного в осадке пробы, обусловленная отсутствием информации о гранулометрическом составе осадка этой пробы, что не позволяет учитывать плотность заполнения полости осадком и соответственно не вносится коррекция по гранулометрическому составу при определении железа магнитного. Причинами, препятствующими получению с высокой достоверностью технического результата заявленного способа, являются: нет предварительной подготовки жидкой среды в полости катушек индуктивного датчика для последующего контролируемого во времени процесса осаждения пульпы в эту жидкую среду, и определения гранулометрического состава пробы. Задачей изобретения является разработка способа контроля состава ферромагнитных пульп, в котором путем предварительной подготовки жидкой среды в полости катушек индуктивного датчика для последующего контролируемого во времени процесса осаждения пульпы в эту жидкую среду, а также путем совместного определения в одной пробе двух составляющих содержание железа магнитного в осадке и его гранулометрического состава, достигается повышение точности в определении этих составляющих и упрощается метод получения оперативной информации о двух основных составляющих характеризующи х качество ферромагнитных пульп - содержание железа магнитного в пробе и его гранулометрический состав. Поставленная задача решается тем, что в способе контроля состава ферромагнитных пульп, основанным на оценке измене* ний индуктивности индуктивного датчика, в полость катушек которого осаждают предварительно отобранную пробу пульпы, отличающимся тем, что перед началом осаждения полость катушек индуктивного датчика заполняют жидкостью, например, водой, во время осаждения в полости, заполненной жидкостью, производят измерения величин скоростей изменений индуктивного сигнала, а в конце осаждения замеряют величину сигнала и по измеренным величинам в одной пробе, определяют содержание железа магнитного в осадке и его гранулометрический состав. Благодаря тому, что перед началом осаждения полость катушек индуктивного датчика заполняют жидкостью, например водой, устанавливается стабильная физическая закономерность осаждения переменного состава осаждаемой пульпы в водную среду с постоянным составом. Это исключает погрешность от нестабильности этой среды и обеспечивает стабильность и однозначность начальных пульп, а соответственно повышает точность определения гранулометрического состава пульп. При этом, кроме воды могут применяться жидкости керосин, жидкие масла и другие жидкости со стабильной плотностью. Благодаря тому, что во время осаждения в полости, заполненной жидкостью, производят измерения величин скоростей изменений индуктивного сигнала, а в конце осаждения замеряют величину сигнала и по измеренным величинам в одной пробе определяют содержание железа магнитного в осадке него гранулометрический состав, устанавливается физическая закономерность между совокупными действиями во время контроля процесса осаждения пульпы в предварительно подготовленную жидкую среду и совместно определяемым составом в одной пробе содержание железа магнитного и гранулометрический состав. Совместное определение этих двух составляющи х в одной пробе обеспечивает возможность производить коррекцию по гранулометрическому составу осадка при определении в нем содержания железа, а соответственно повысить точность этого определения, кроме этого упрощается метод получения оперативной информации о двух основных составляющих характеризующи х качество ферромагнитных пульп. Сущность изобретения поясняется чертежом (фиг.), где показано устройство, реализующее предлагаемый способ. Устройство содержащее чувствительный элемент, состоящий из вертикально расположенного осадочного патрубка 1, на котором размещен индуктивный датчик 2. К нижней части осадочного патрубка 1 через обратный клапан 3 подсоединена промывочная магистраль 4. Выше индуктивного датчика сделан отсасывающий отвод 5 сифонного типа. В верхней части осадочного патрубка 1 расположена приемная камера 6, с подводящим пульпу лотком 7. Нижняя часть лотка 7 выполнена подвижной от действий поплавка 8, расположенного в приемной камере 6, а верхняя часть лотка 7 врезана в магистральный пульпопровод 9. От промывочной магистрали 4 сделаны промывочные отводы к месту врезки лотка 7 в пульпопровод 9, подвижным частям лотка 7 и месту врезки лотка 7 в пульпопровод 9. Индуктивный датчик 2 подключен через нормирующий преобразователь 10 к вычислительному устройству 11 с видеотерминалом 12. Устройство функционирует следующим образом. Из промывочной магистрали 4 водою промывается осадочный патрубок 1. приемная камера 6 с поплавком 8, место врезки лотка 6 в пульпопровод 9 и подвижные части лотка 6. После окончания промывки остатки воды отсасываются сифонным патрубкам 5 из приемной камеры 6 и верхней части осадочного патрубка 1. При этом действием поплавка 8 подвижная часть лотка переводит поток пульпы (все время текущий по лотку) в приемную камеру 6. Пульпа заполняет свободную от воды полость осадочного патрубка 1 и приемную камеру б до уровня, обеспечивающего заполнение осадком отобранной пробы полости индуктивного датчика 2. После этого поплавок 8 поднимает подвижную часть лотка 7 и направляет поток пульпы мимо приемной камеры 6. Отобранная таким образом проба пульпы начинает осаждаться в водную среду, подготовленную сифонным патрубком 5 после промывки. По мере осаждения твердой части пульпы в полость индуктивного датчика 2 изменяется и его индуктивность. Индуктивный сигнал от датчика 2 через нормирующий преобразователь 10 подается в вычислительное устройство 11. В вычислительном устройстве 11 автоматически измеряется скорость изменений индуктивного сигнала, а в конце осаждения замеряется его величина и по измеренным величинам определяется в этой пробе содержание железа магнитного и его гранулометрический состав. Информация об этих величинах передается вычислительным устройством 11 на видеотерминал 12. После этого цикл промывки отбора пробы, измерений и вычислений повторяется. Используя разработанный способ, путем обеспечения стабильных начальных условий перед началом контролируемого процесса осаждения пробы пульпы и, путем совместного определения в одной пробе двух составляющи х (содержание железа магнитного в осадке и его гранулометрического состава), достичь повышение точности в определении этих составляющих и упростить метод получения оперативной информации о двух основных составляющих характеризующи х качество ферромагнитных пульп - содержание железа магнитного в пробе и его гранулометрический состав. Преимущества предложенного способа контроля состава ферромагнитных пульп заключаются в том, что совместно определяется и содержание железа магнитного, и гранулометрический состав. Этим достигается оперативность в получении информации о двух основных составляющих характеризующи х качество ферромагнитных пульп, а следовательно обеспечиваются условия для своевременного управления технологическим процессом.

Дивитися

Додаткова інформація

Назва патенту англійською

Method for control of composition of ferromagnetic pulp

Автори англійською

Opanasenko Oleksandr Pavlovych

Назва патенту російською

Способ контроля состава ферромагнитной пульпы

Автори російською

Опанасенко Александр Павлович

МПК / Мітки

МПК: G01N 27/72

Мітки: контролю, спосіб, пульпи, складу, феромагнітної
