Формула / Реферат

Устройство для крепления распылителей, со­стоящее из двух скоб с отверстиями под крепежный элемент на одном конце и соответственно с двумя крайними и одной средней проушинами на другом конце, шарнирно соединенных осью, причем одна скоба снабжена штуцером, отличающееся тем, что, с целью повышения надежности крепления и упрощения-монтажа, ось в месте установки сред­ней проушины снабжена буртиком, а в средней и одной из крайних проушин выполнены пазы, сме­щенные один относительно другого в собранном положении устройства.

Текст

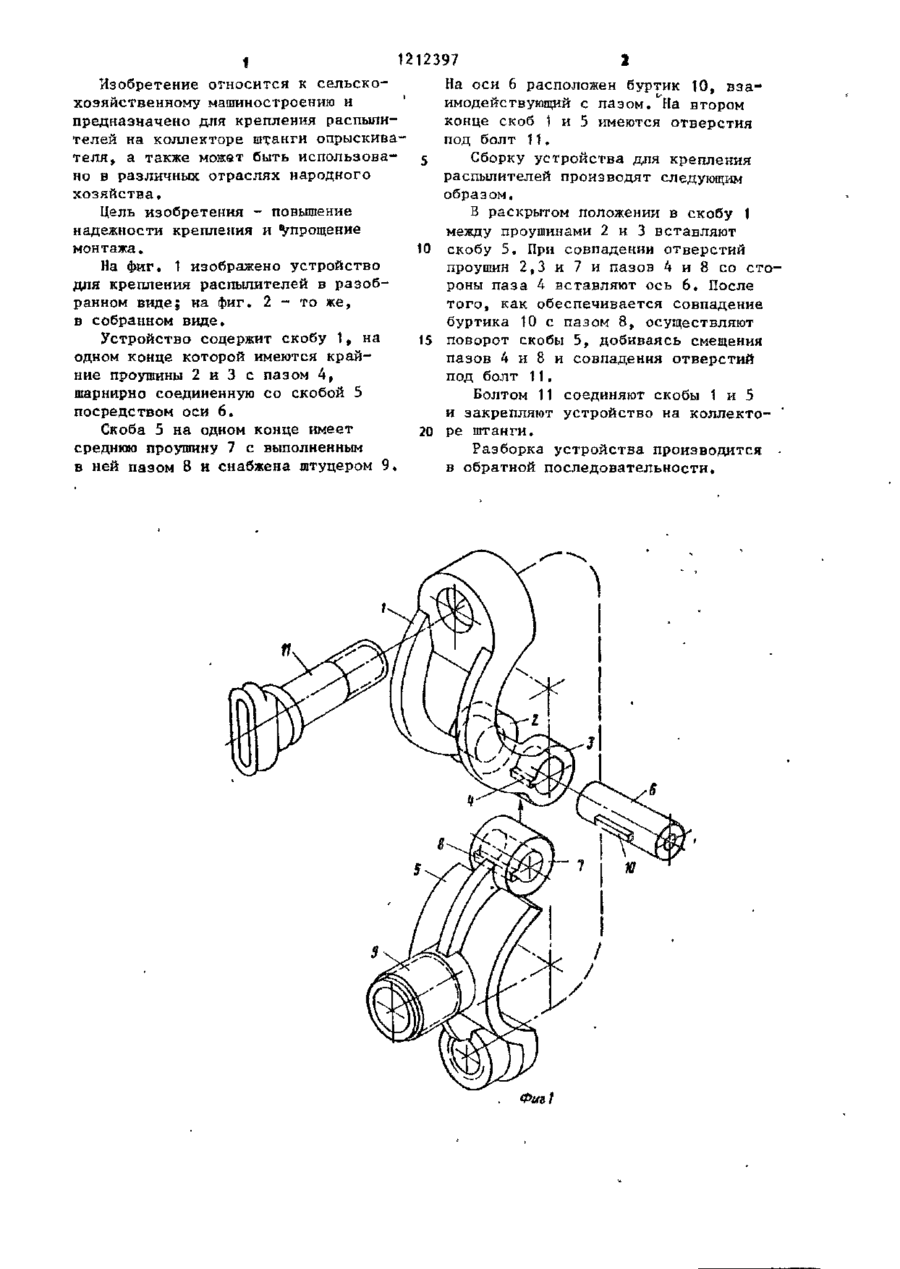

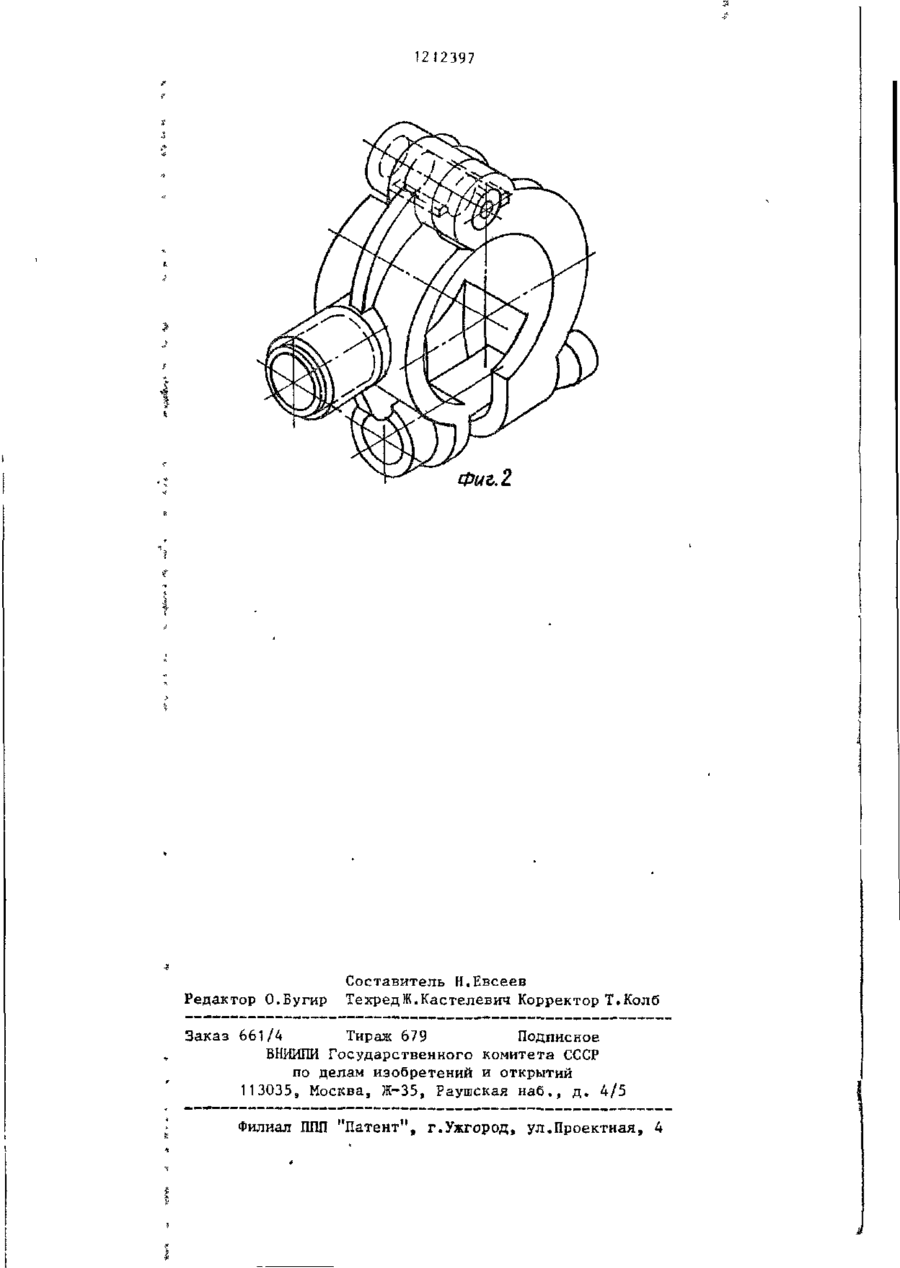

УСТРОЙСТВО ДНЯ КРЕПЛЕНИЯ РАСПЫЛИТЕЛЕЙ» состоящее из двук скоб с отверстиями под крепежный элемент на одном конце и соответст1 венно с двумя крайними и одной" средней проушинами на другом конце, шарнирно соединенных осью, причем одна скоба снабжена штуцером, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности крепления и упрощения монтажа, ось в месте установки средней проушины снабжена буртиком, а в средней и одной из крайних проушин выполнены пазы^ смещенные один относительно другого в собранном положении устройства. • со -si : -Ч 1212397 Изобретение относится к сельскоНа оси 6 расположен буртик 10, взахозяйственному машиностроению и имодействующий с пазом. "На втором предназначено для крепления распыликонце скоб 1 и 5 имеются отверстия телей на коллекторе штанги опрыскивапод болт 11. теля, а также может быть использова5 Сборку устройства для крепления но в различных отраслях народного распылителей производят следующим хозяйства. образом. Цель изобретения - повышение В раскрытом положении в скобу 1 надежности крепления и ^прощение между проушинами 2 и 3 вставляют монтажа. 10 скобу 5. При совпадении отверстий На фиг. 1 изображено устройство проушин 2,3 и 7 и пазов 4 и 8 со стодля крепления распылителей в разоброны паза 4 вставляют ось 6. После ранном виде; на фиг. 2 - то же, того, как обеспечивается совпадение в собранном виде. буртика 10 с пазом 8, осуществляют Устройство содержит скобу 1, на 15 поворот скобы 5, добиваясь смещения одном конце которой имеются крайпазов 4 и 8 и совпадения отверстий ние проушины 2 и 3 с пазом 4, под болт 11, шарнирно соединенную со скобой 5 Болтом 11 соединяют скобы 1 и 5 посредством оси 6. и закрепляют устройство на коллектоСкоба 5 на одном конце имеет 20 ре штанги. среднюю проушину 7 с выполненным Разборка устройства производится в ней пазом 8 и снабжена штуцером 9. в обратной последовательности. Фиг? 1212397 Фиг! Редактор О.Бугир Составитель Н.Евсеев ТехредЖ.Кастелевич Корректор Т.Колб Заказ 661/4 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1130359 Москва, Ж-35, Раушская наб,, д. 4/5 Филиал ГШП "Патент", г.Ужгород, ул,Проектная, 4
