Пристрій для кріплення контейнера

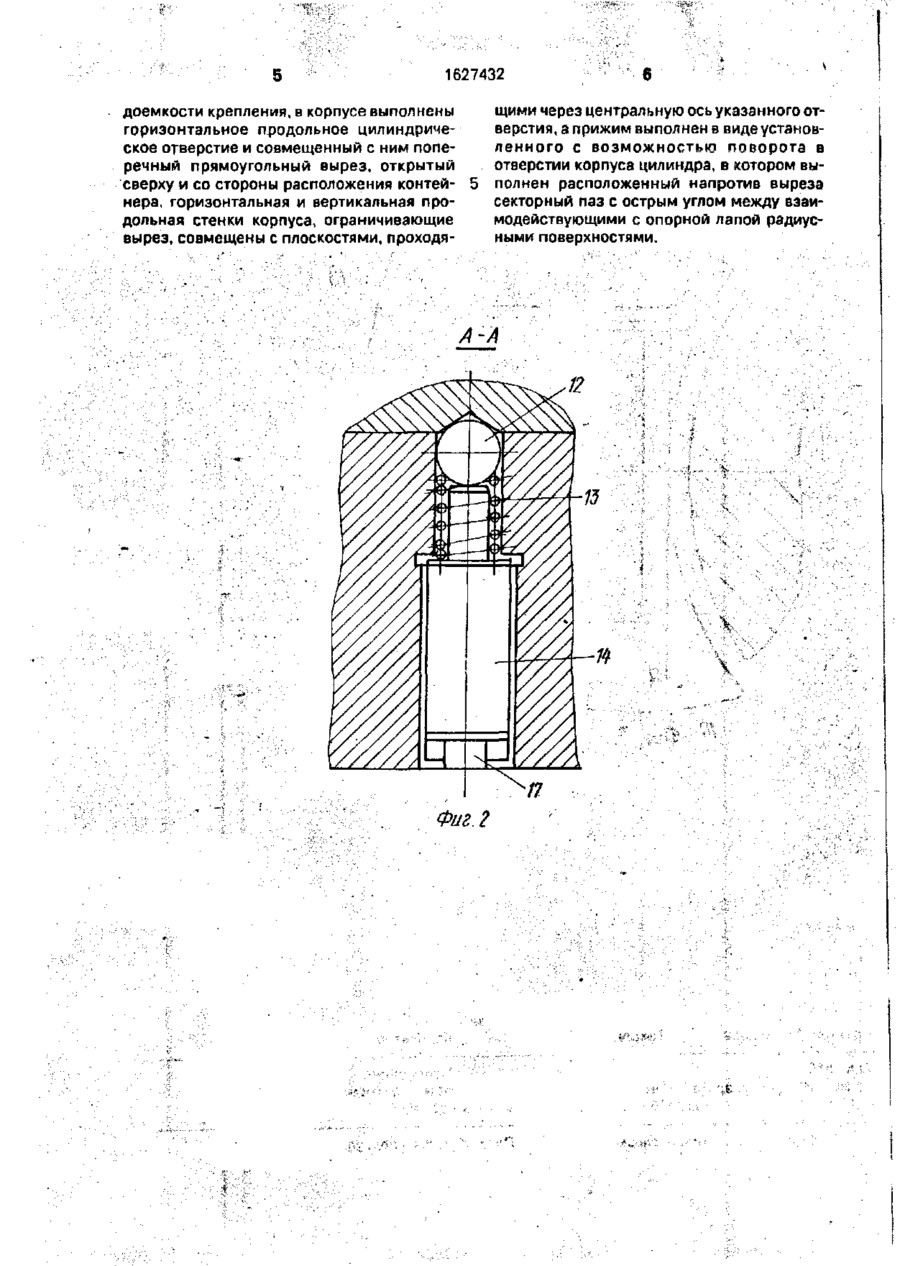

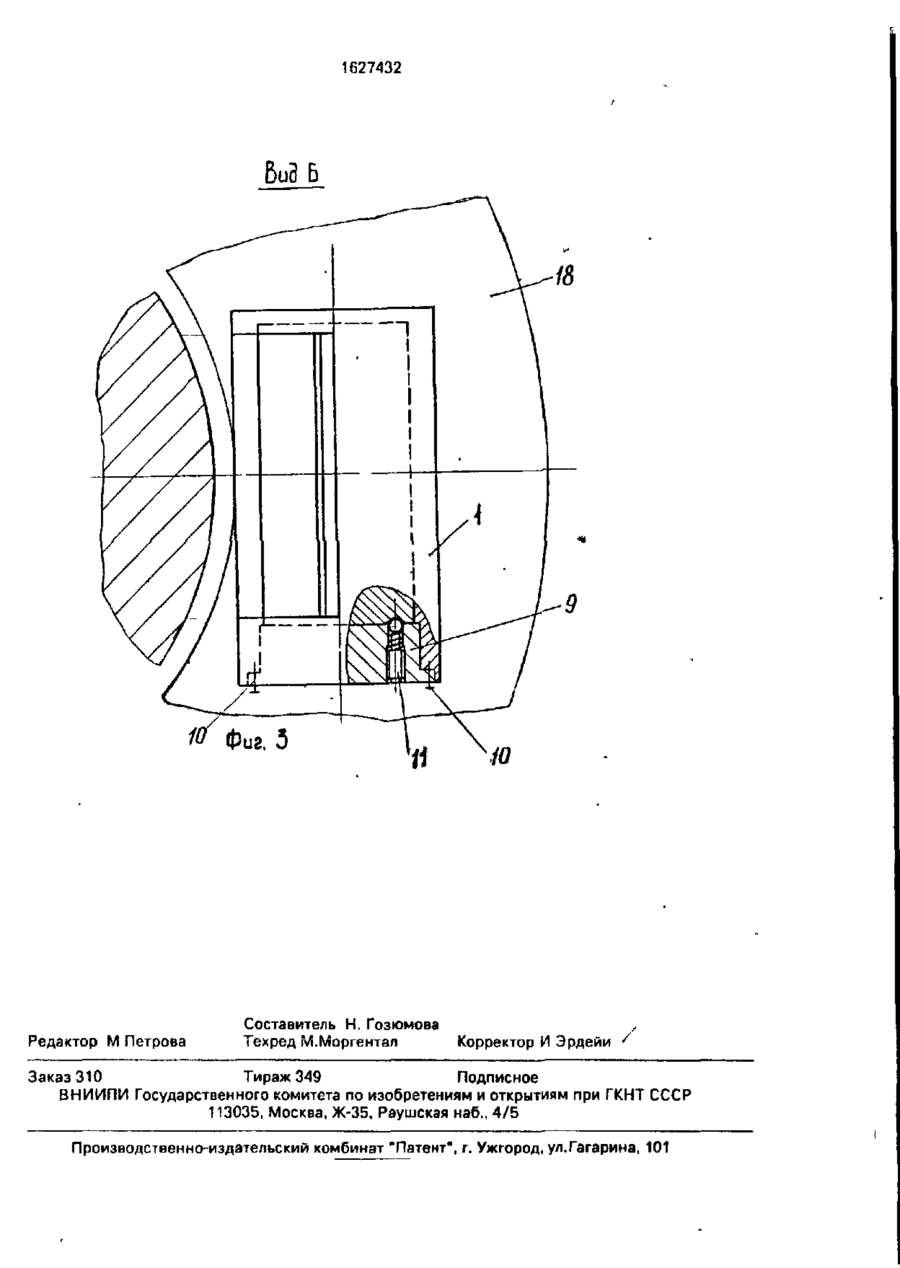

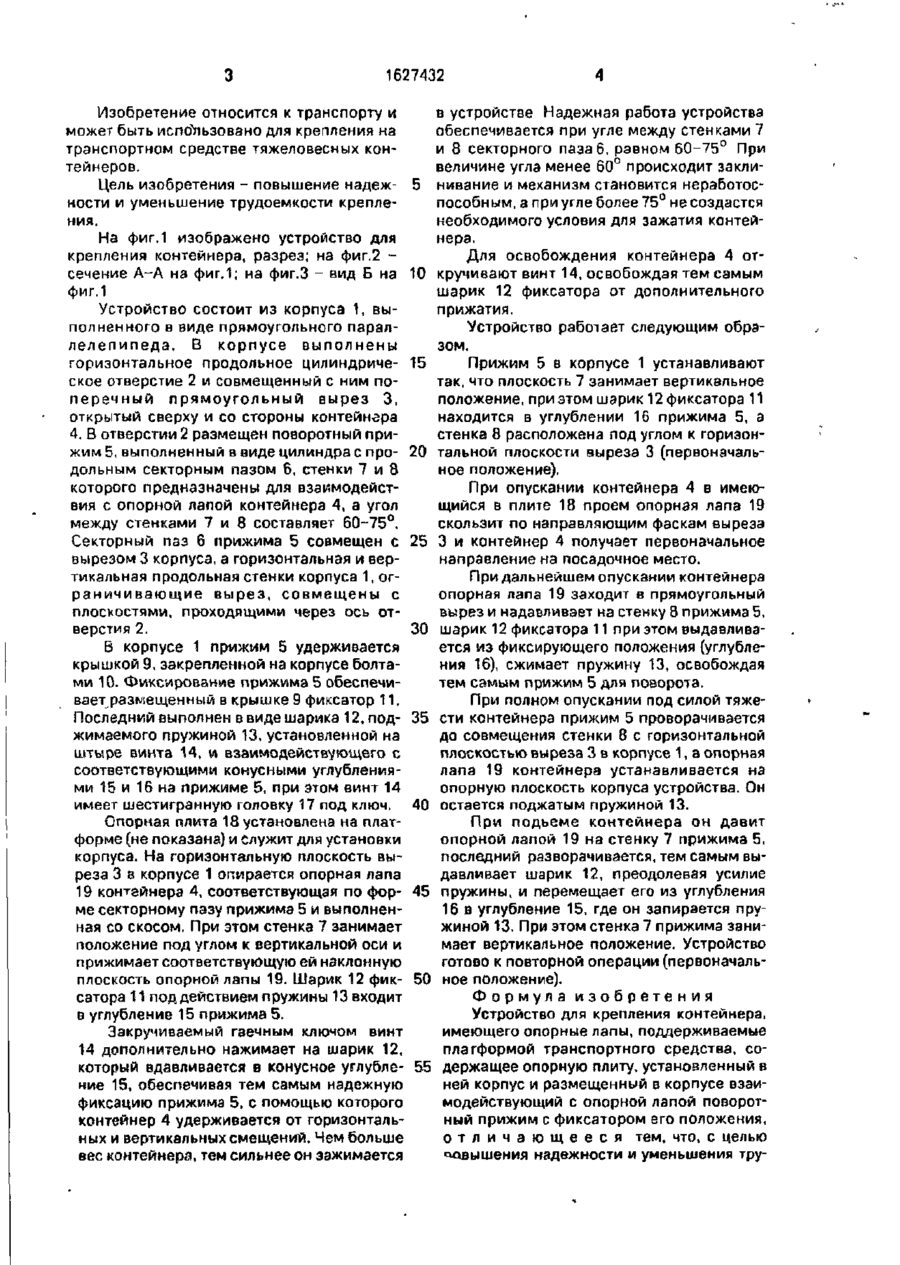

Изобретение относится к транспорту и может быть использовано для крепления на транспортном средстве тяжеловесных контейнеров. Цель изобретения - повышение надежности и уменьшение трудоемкости крепления. Устройство содержит корпус 1, выполненный в виде прямоугольного параллелепипеда с горизонтальным продольным цилиндрическим отверстием 2, в котором установлен поворотный прижим 5 в виде цилиндра с продольным секторным пазом 6, угол между стенками которого составляет 60-75°. Кроме того, в корпусе 1 выполнен поперечный прямоугольный вырез 3, совмещенный с отверстием 2 и открытый сверху и со стороны контейнера 4. Фиксирование прижима 5 обеспечивается размещенным в крышке фиксатором с помощью шарика, поджимаемого пружиной, установленной на штыре винта, и взаимодействующего с соответствующими конусными углублениями 15 и 16 на прижиме 5. 3 ил. 15 16 Ю СО ю 8 Фиг 1 '••> 1627432 Изобретение относится к транспорту и может быть использовано для крепления на транспортном средстве тяжеловесных контейнеров. Цель изобретения - повышение надежности и уменьшение трудоемкости крепления. На фиг.1 изображено устройство для крепления контейнера, разрез; на фиг.2 сечение А-А на фиг.1; на фиг.З - вид Б на фиг.1 Устройство состоит из корпуса 1, выполненного в виде прямоугольного параллелепипеда. В корпусе выполнены горизонтальное продольное цилиндрическое отверстие 2 и совмещенный с ним поперечный прямоугольный вырез 3, открытый сверху и со стороны контейнера 4. В отверстии 2 размещен поворотный прижим 5, выполненный в виде цилиндра с продольным секторным пазом 6, стенки 7 и 8 которого предназначены для взаимодействия с опорной лапой контейнера 4, а угол между стенками 7 и 8 составляет 60-75°. Секторный паз 6 прижима 5 совмещен с вырезом 3 корпуса, а горизонтальная и вертикальная продольная стенки корпуса 1, ограничивающие вырез, совмещены с плоскостями, проходящими через ось отверстия 2. в устройстве Надежная работа устройства обеспечивается при угле между стенками 7 и 8 секторного паза 6, равном 60-75° При величине угла менее 60° происходит закли5 нивание и механизм становится неработоспособным, а при угле более 75° не создастся необходимого условия для зажатия контейнера. Для освобождения контейнера 4 от10 кручивают винт 14, освобождая тем самым шарик 12 фиксатора от дополнительного прижатия. Устройство работает следующим образом. 15 Прижим 5 в корпусе 1 устанавливают так, что плоскость 7 занимает вертикальное положение, при этом шарик 12 фиксатора 11 находится в углублении 16 прижима 5, а стенка 8 расположена под углом к горизон20 тальной плоскости выреза 3 (первоначальное положение). При опускании контейнера 4 в имеющийся в плите 18 проем опорная лапа 19 скользит по направляющим фаскам выреза 25 3 и контейнер 4 получает первоначальное направление на посадочное место. При дальнейшем опускании контейнера опорная лапа 19 заходит в прямоугольный вырез и надавливает на стекку 8 прижима 5, 30 шарик 12 фиксатора 11 при этом выдавливается из фиксирующего положения (углублеВ корпусе 1 прижим 5 удерживается ния 16), сжимает пружину 13, освобождая крышкой 9, закрепленной на корпусе болтатем самым прижим 5 для поворота. ми 10. Фиксирование прижима 5 обеспечивает размещенный в крышке 9 фиксатор 11. При полном опускании под силой тяжеПоследний выполнен в виде шарика 12, под- 35 сти контейнера прижим 5 проворачивается жимаемого пружиной 13, установленной на до совмещения стенки 8 с горизонтальной штыре винта 14, w взаимодействующего с плоскостью выреза 3 в корпусе 1, а опорная соответствующими конусными углублениялапа 19 контейнера устанавливается на ми 15 и 16 на прижиме 5, при этом винт 14 опорную плоскость корпуса устройства. Он имеет шестигранную головку 17 под ключ. 40 остается поджатым пружиной 13. Опорная плита 18 установлена на платПри подьеме контейнера он давит форме (не показана) и служит для установки опорной лапой 19 на стенку 7 прижима 5, корпуса. На горизонтальную плоскость выпоследний разворачивается, тем самым выреза 3 в корпусе 1 опирается опорная лапа давливает шарик 12, преодолевая усилие 19 контейнера 4, соответствующая по фор- 45 пружины, и перемещает его из углубления ме секторному пазу прижима 5 и выполнен16 в углубление 15, где он запирается пруная со скосом. При этом стенка 7 занимает жиной 13. При этом стенка 7 прижима заниположение под углом к вертикальной оси и мает вертикальное положение. Устройство прижимает соответствующую ей наклонную готово к повторной операции (первоначальплоскость опорной лапы 19. Шарик 12 фик- 50 ное положение). сатора 11 под действием пружины 13 входит Формула изобретения в углубление 15 прижима 5. Устройство для крепления контейнера, имеющего опорные лапы, поддерживаемые Закручиваемый гаечным ключом винт платформой транспортного средства, со14 дополнительно нажимает на шарик 12, 55 держащее опорную плиту, установленный в который вдавливается в конусное углубленей корпус и размещенный в корпусе взаиние 15, обеспечивая тем самым надежную модействующий с опорной лапой поворотфиксацию прижима 5, с помощью которого ный прижим с фиксатором его положения, контейнер 4 удерживается от горизонтальо т л и ч а ю щ е е с я тем. что, с целью ных и вертикальных смещений. Чем больше повышения надежности и уменьшения трувес контейнера, тем сильнее он зажимается 6 1627432 щими через центральную ось указанного отверстия, з прижим выполнен в виде установленного с возможностью поворота в отверстии корпуса цилиндра, в котором выполнен расположенный напротив выреза секторный паз с острым углом между взаимодействующими с опорной лапой радиусными поверхностями. доемкости крепления, в корпусе выполнены горизонтальное продольное цилиндрическое отверстие и совмещенный с ним поперечный прямоугольный вырез, открытый сверху и со стороны расположения контейнера, горизонтальная и вертикальная продольная стенки корпуса, ограничивающие вырез, совмещены с плоскостями, проходя А-А 12 13 Фиг2 1627432 БиЗ Б 18 9 10 Редактор М Петрова Составитель Н, Гозюмова Техред М.Моргентал Корректор И Эрдейи Заказ 310 Тираж 349 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
