Водогрійний котел

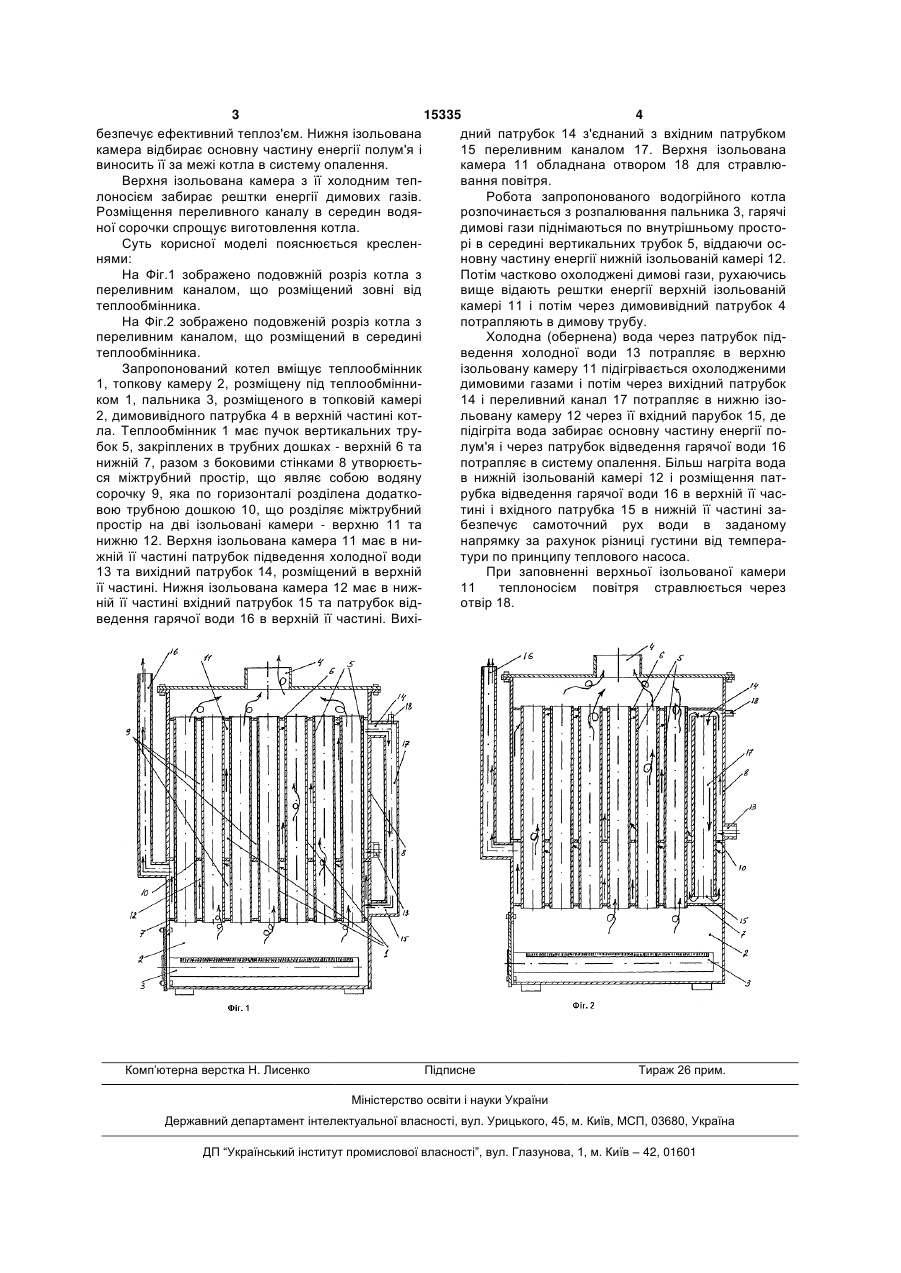

1. Водогрійний котел, який містить теплообмінник, виконаний трубчастим у вигляді вертикальних трубок, закріплених з обох кінців у трубних дошках, де міжтрубний простір утворює водяну сорочку, а внутрішня порожнина трубок з'єднана з порожниною топкової камери, що розміщена в нижній частині котла,та димовивідним патрубком, розміщеним над теплообмінником, який відрізняється тим, що водяна сорочка теплообмінника по горизонталі впоперек вертикальних трубок розді 3 15335 4 безпечує ефективний теплоз'єм. Нижня ізольована дний патрубок 14 з'єднаний з вхідним патрубком камера відбирає основну частину енергії полум'я і 15 переливним каналом 17. Верхня ізольована виносить її за межі котла в систему опалення. камера 11 обладнана отвором 18 для стравлюВерхня ізольована камера з її холодним тепвання повітря. лоносієм забирає рештки енергії димових газів. Робота запропонованого водогрійного котла Розміщення переливного каналу в середин водярозпочинається з розпалювання пальника 3, гарячі ної сорочки спрощує виготовлення котла. димові гази піднімаються по внутрішньому простоСуть корисної моделі пояснюється кресленрі в середині вертикальних трубок 5, віддаючи оснями: новну частину енергії нижній ізольованій камері 12. На Фіг.1 зображено подовжній розріз котла з Потім частково охолоджені димові гази, рухаючись переливним каналом, що розміщений зовні від вище відають рештки енергії верхній ізольованій теплообмінника. камері 11 і потім через димовивідний патрубок 4 На Фіг.2 зображено подовженій розріз котла з потрапляють в димову трубу. переливним каналом, що розміщений в середині Холодна (обернена) вода через патрубок підтеплообмінника. ведення холодної води 13 потрапляє в верхню Запропонований котел вміщує теплообмінник ізольовану камеру 11 підігрівається охолодженими 1, топкову камеру 2, розміщену під теплообміннидимовими газами і потім через вихідний патрубок ком 1, пальника 3, розміщеного в топковій камері 14 і переливний канал 17 потрапляє в нижню ізо2, димовивідного патрубка 4 в верхній частині котльовану камеру 12 через її вхідний парубок 15, де ла. Теплообмінник 1 має пучок вертикальних трупідігріта вода забирає основну частину енергії побок 5, закріплених в трубних дошках - верхній 6 та лум'я і через патрубок відведення гарячої води 16 нижній 7, разом з боковими стінками 8 утворюєтьпотрапляє в систему опалення. Більш нагріта вода ся міжтрубний простір, що являє собою водяну в нижній ізольованій камері 12 і розміщення патсорочку 9, яка по горизонталі розділена додаткорубка відведення гарячої води 16 в верхній її часвою трубною дошкою 10, що розділяє міжтрубний тині і вхідного патрубка 15 в нижній її частині запростір на дві ізольовані камери - верхню 11 та безпечує самоточний рух води в заданому нижню 12. Верхня ізольована камера 11 має в нинапрямку за рахунок різниці густини від темперажній її частині патрубок підведення холодної води тури по принципу теплового насоса. 13 та вихідний патрубок 14, розміщений в верхній При заповненні верхньої ізольованої камери її частині. Нижня ізольована камера 12 має в ниж11 теплоносієм повітря стравлюється через ній її частині вхідний патрубок 15 та патрубок відотвір 18. ведення гарячої води 16 в верхній її частині. Вихі Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
