Водогрійний котел
Формула / Реферат
Водогрійний котел, що виконаний у вигляді водяної камери, з розташованою в нижній частині топкою і димогарною трубою, яка має вихід у верхній частині камери, і відрізняється тим, що водяний бак має нахил у верхній передній частині, а в самому розміщена теплообмінна трубчаста батарея, яка має сферичні поверхні у верхній та нижній частині, у верхній частині якої, між трубами, приварені, послідовно, металічні прямокутні направляючі різної довжини, а вихідний димовий патрубок омивається водяною рубашкою, яка є продовженням водяного баку і в яку вмонтовано вихідний патрубок водяного баку.
Текст

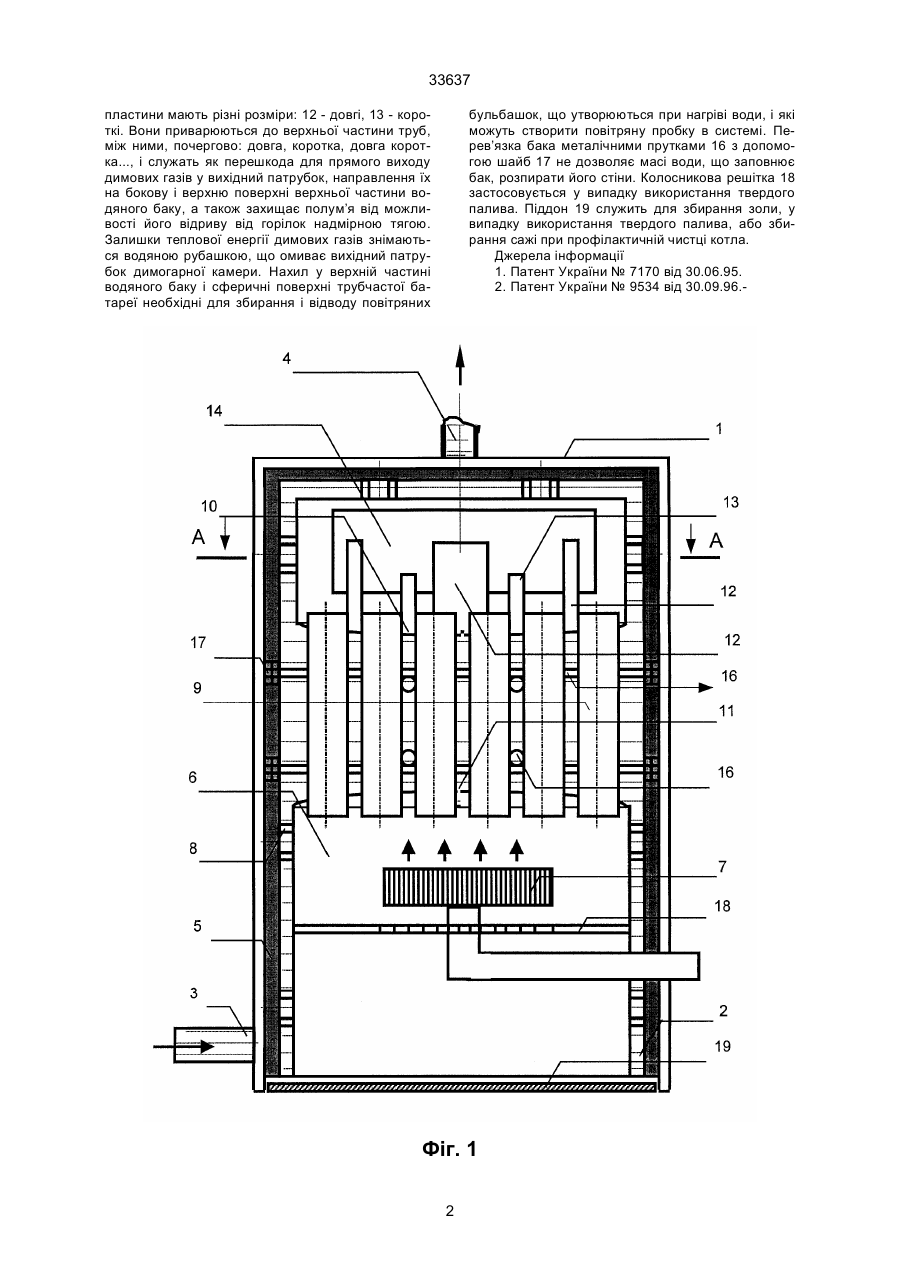

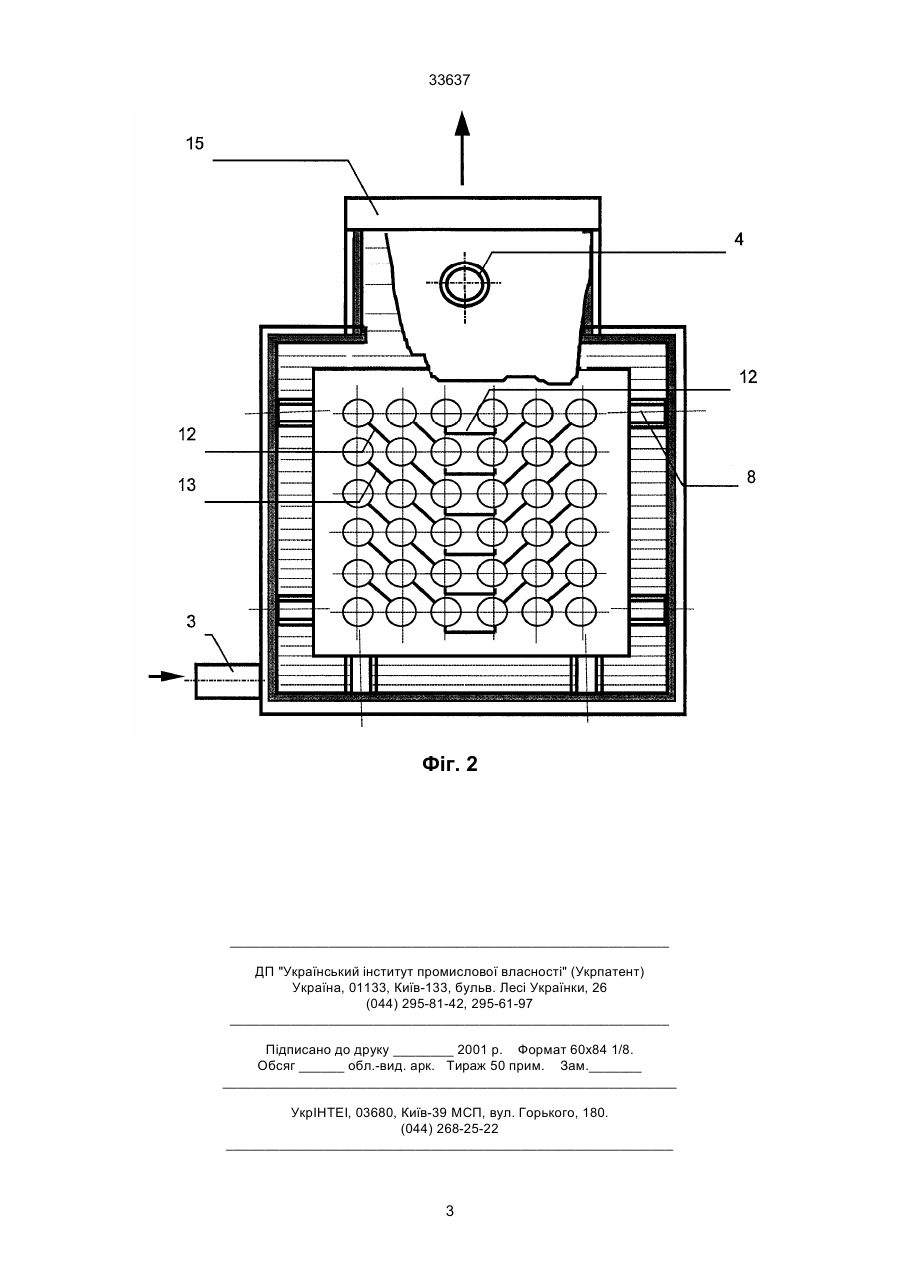

Водогрійний котел, що виконаний у вигляді водяної камери, з розташованою в нижній частині топкою і димогарною трубою, яка має вихід у вер 33637 пластини мають різні розміри: 12 - довгі, 13 - короткі. Вони приварюються до верхньої частини труб, між ними, почергово: довга, коротка, довга коротка..., і служать як перешкода для прямого виходу димових газів у вихідний патрубок, направлення їх на бокову і верхню поверхні верхньої частини водяного баку, а також захищає полум’я від можливості його відриву від горілок надмірною тягою. Залишки теплової енергії димових газів знімаються водяною рубашкою, що омиває вихідний патрубок димогарної камери. Нахил у верхній частині водяного баку і сферичні поверхні трубчастої батареї необхідні для збирання і відводу повітряних бульбашок, що утворюються при нагріві води, і які можуть створити повітряну пробку в системі. Перев’язка бака металічними прутками 16 з допомогою шайб 17 не дозволяє масі води, що заповнює бак, розпирати його стіни. Колосникова решітка 18 застосовується у випадку використання твердого палива. Піддон 19 служить для збирання золи, у випадку використання твердого палива, або збирання сажі при профілактичній чистці котла. Джерела інформації 1. Патент України № 7170 від 30.06.95. 2. Патент України № 9534 від 30.09.96. Фіг. 1 2 33637 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюWater-heating boiler
Автори англійськоюKalarash Ivan Vasyliovych
Назва патенту російськоюВодогрейный котел
Автори російськоюКалараш Иван Васильевич
МПК / Мітки
МПК: F24H 1/08
Мітки: котел, водогрійний
