Пристрій для пуску потужних електромеханічних систем на базі асинхронних електродвигунів з фазним ротором

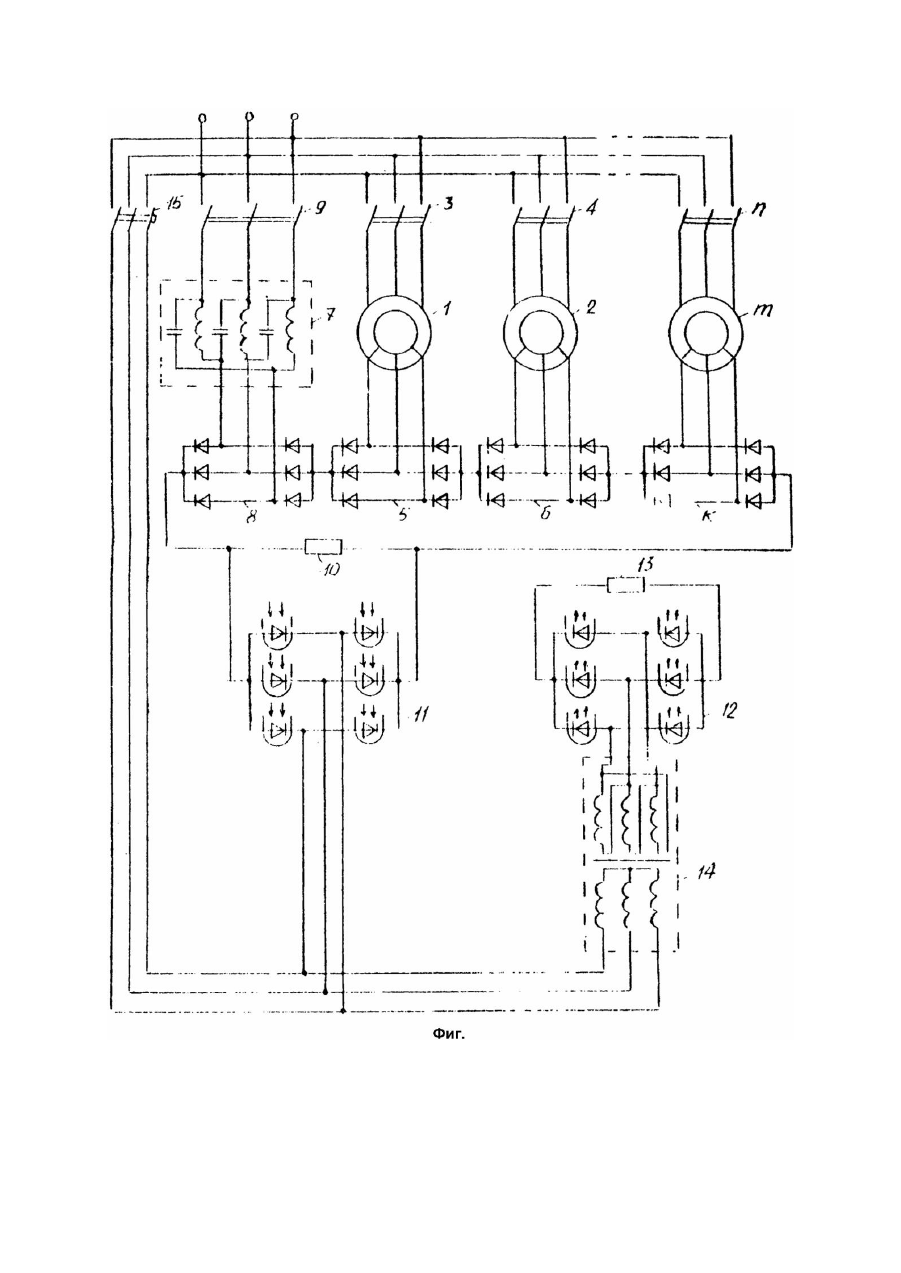

Изобретение относится к электротехнике и предназначено для группового электропривода переменного тока различных отраслей промышленности, например, для транспортных рольгангов в металлургии. Наиболее близким является устройство для пуска асинхронного двигателя с фазным ротором, содержащее параметрический источник тока с вентильным комплектом на выходе, асинхронный электродвигатель с вентильным комплектом в роторной цепи, пусковое сопротивление и коммутационную аппаратуру [1]. Недостаток устройства - невозможность обеспечения инверторного режима для рекуперации энергии скольжения ротора в питающую сеть, и, вследствие этого, повышенный расход электроэнергии. Технической задачей является осуществление инверторного режима для рекуперации энергии скольжения ротора и за счет этого обеспечение энергосбережения. Поставленная техническая задача решается тем, что в устройство для равноускоренного пуска мощных электромеханических систем согласно изобретению дополнительно введены оптотиристорный вентильный комплект, включенный согласно-последовательно с роторными вентильными комплектами и вентильным комплектом параметрического источника тока, включенным параллельно пусковому сопротивлению, маломощный трансформатор со схемой соединения обмоток питающий вентильный комплект светодиодов оптотиристоров через ограничительный резистор в цепи постоянного тока, при этом параметрический источник тока и статорные обмотки электродвигателей связаны с сетью через соответствующие контакторы, а первичная обмотка маломощного трансформатора и клеммы переменного тока оптотиристорного вентильного комплекта сфазированы и пофазно связаны с той же сетью через автоматический выключатель. На чертеже (фиг.) представлена принципиальная схема устройства для пуска электродвигателей статорные обмотки которых связаны с сетью переменного напряжения через контакторы а роторные - подключены ко входу переменного тока соответствующи х роторных вентильных комплектов Параметрический источник тока 7 с вентильным комплектом 8 на выходе подключается к той же сети посредством контактора 9. Указанные вентильные комплекты включены согласно-последовательно по отношению друг к друг и замкнуты на пусковое сопротивление 10, параллельно которому подключен энергосберегающий оптотиристорный вентильный комплект 11. При этом его светодиодная часть собрана в виде вентильного комплекта 12 с ограничительным резистором 13 в цепи постоянного тока. Светодиодный вентильный комплект 12 получает питание от маломощного трансформатора 14, обмотки которого соединены по схеме Оптотиристорный вентильный комплект 11 и трансформатор 14 подключены к сети через автоматический выключатель 15. Устройство для равноускоренного пуска работает следующим образом. Включают автоматический выключатель 15, после чего для пуска, например, электродвигателя 1 включают посредством системы управления (на чертеже не показанной), контакторы 3 и 9. Параметрический источник тока 7 преобразует систему неизменного напряжения сети в систему неизменного тока на своем выходе и, следовательно, на выходе вентильного комплекта 8. Неизменный постоянный ток коммутируе тся вентильным комплектом 5, при этом в фазах ротора электродвигателя 1 будет существова ть неизменное действующее значение переменного тока. Происходит равноускоренный пуск электродвигателя. При пуске энергия скольжения ротора электродвигателя инвертируется в питающую сеть оптотиристорным вентильным комплектом 11, работающим с постоянным углом управления, равным 150эл.град. Указанный угол обеспечивается маломощным трансформатором 14, а синхронизация импульсов управления осуществляется светодиодным вентильным комплектом 12, нагруженным на режимный резистор 13. После завершения пуска двигателя 1, системой управления включается очередной электродвигатель в любой произвольной последовательности. При стопорении какого-либо электропривода ток в роторе его электродвигателя не превышает расчетного значения выходного тока источника 7 и при этом энергия скольжения ротора этого электродвигателя инвертируется в питающую сеть оптотиристорным комплектом 11. Пусковое сопротивление 10 защищает параметрический источник тока 7 и вентильные комплекты от перенапряжений, в случае нарушений в работе инверторной части. Если источник тока снабжен быстродействующими защитными элементами, то сопротивление 10 может отсутствовать. Таким образом, устройство обеспечивает равноускоренный пуск электроприводов, защищает электродвигатели при работе "на упор", инвертируя при этом энергию скольжения в сеть, а также компенсирует реактивную энергию индуктивного характера, потребляемую асинхронными электродвигателями. Указанные обстоятельства обуславливают энергоснабжение.
