Гідроагрегат сифонного типу
Номер патенту: 15382
Опубліковано: 15.06.2006
Автори: Дець Юрій Миколайович, Бухаров Ігор Володимирович, Кульматицький Сергій Олегович, Нікіторович Олександр Володимирович
Формула / Реферат
1. Гідроагрегат сифонного типу, що містить турбіну, генератор, відсмоктувальну трубу, який відрізняється тим, що воду з водосховища подають у відсмоктувальну трубу за допомогою асинхронного двигуна, який в подальшому використовують як генератор.
2. Гідроагрегат за п.1, який відрізняється тим, що як генератор використовують асинхронний двигун, який в момент включення працює в режимі насоса, а після заповнення водяного тракту водою роботу агрегата автоматично переключають на турбінний режим, в якому асинхронний двигун працює як генератор.
3. Гідроагрегат за п.1, який відрізняється тим, що для зупинки агрегата використовують електромагнітний повітряний клапан, який підводить повітря у сифон і розриває потік води.
4. Гідроагрегат за п.1, який відрізняється тим, що в турбіні застосовують робоче колесо з чотирма лопатями, які виготовляють з нержавіючої сталі, з можливістю змінювати кут їх установки залежно від напору і витрати води.
Текст

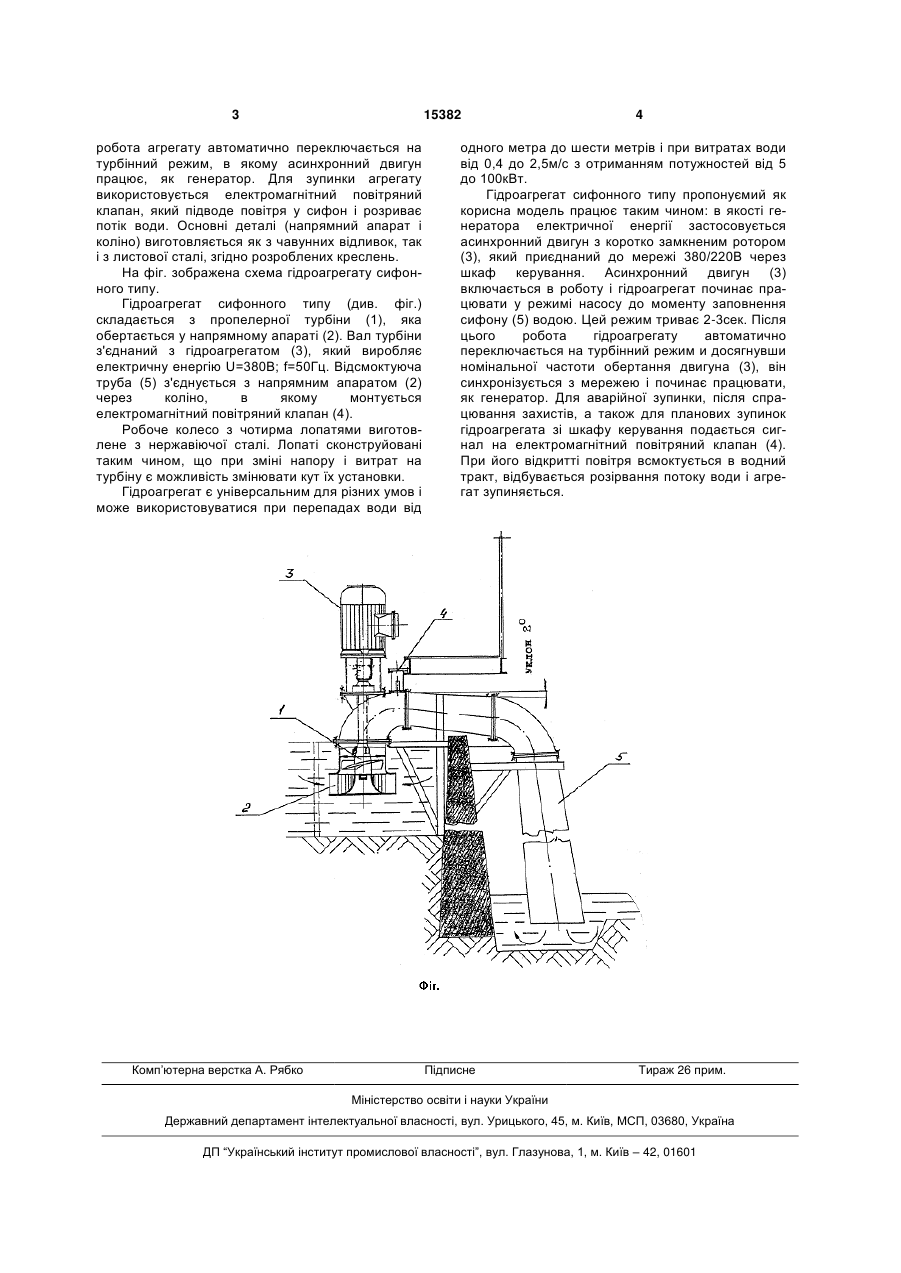

1. Гідроагрегат сифонного типу, що містить турбіну, генератор, відсмоктувальну трубу, який відрізняється тим, що воду з водосховища подають у відсмоктувальну трубу за допомогою асинхронного двигуна, який в подальшому використовують як генератор. 3 15382 робота агрегату автоматично переключається на турбінний режим, в якому асинхронний двигун працює, як генератор. Для зупинки агрегату використовується електромагнітний повітряний клапан, який підводе повітря у сифон і розриває потік води. Основні деталі (напрямний апарат і коліно) виготовляється як з чавунних відливок, так і з листової сталі, згідно розроблених креслень. На фіг. зображена схема гідроагрегату сифонного типу. Гідроагрегат сифонного типу (див. фіг.) складається з пропелерної турбіни (1), яка обертається у напрямному апараті (2). Вал турбіни з'єднаний з гідроагрегатом (3), який виробляє електричну енергію U=380B; f=50Гц. Відсмоктуюча труба (5) з'єднується з напрямним апаратом (2) через коліно, в якому монтується електромагнітний повітряний клапан (4). Робоче колесо з чотирма лопатями виготовлене з нержавіючої сталі. Лопаті сконструйовані таким чином, що при зміні напору і витрат на турбіну є можливість змінювати кут їх установки. Гідроагрегат є універсальним для різних умов і може використовуватися при перепадах води від Комп’ютерна верстка А. Рябко 4 одного метра до шести метрів і при витратах води від 0,4 до 2,5м/с з отриманням потужностей від 5 до 100кВт. Гідроагрегат сифонного типу пропонуємий як корисна модель працює таким чином: в якості генератора електричної енергії застосовується асинхронний двигун з коротко замкненим ротором (3), який приєднаний до мережі 380/220В через шкаф керування. Асинхронний двигун (3) включається в роботу і гідроагрегат починає працювати у режимі насосу до моменту заповнення сифону (5) водою. Цей режим триває 2-3сек. Після цього робота гідроагрегату автоматично переключається на турбінний режим и досягнувши номінальної частоти обертання двигуна (3), він синхронізується з мережею і починає працювати, як генератор. Для аварійної зупинки, після спрацювання захистів, а також для планових зупинок гідроагрегата зі шкафу керування подається сигнал на електромагнітний повітряний клапан (4). При його відкритті повітря всмоктується в водний тракт, відбувається розірвання потоку води і агрегат зупиняється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-unit of siphon type
Назва патенту російськоюГидроагрегат сифонного типа
МПК / Мітки
МПК: F03B 3/02
Мітки: сифонного, типу, гідроагрегат
