Пристрій для сифонного розливу сталі

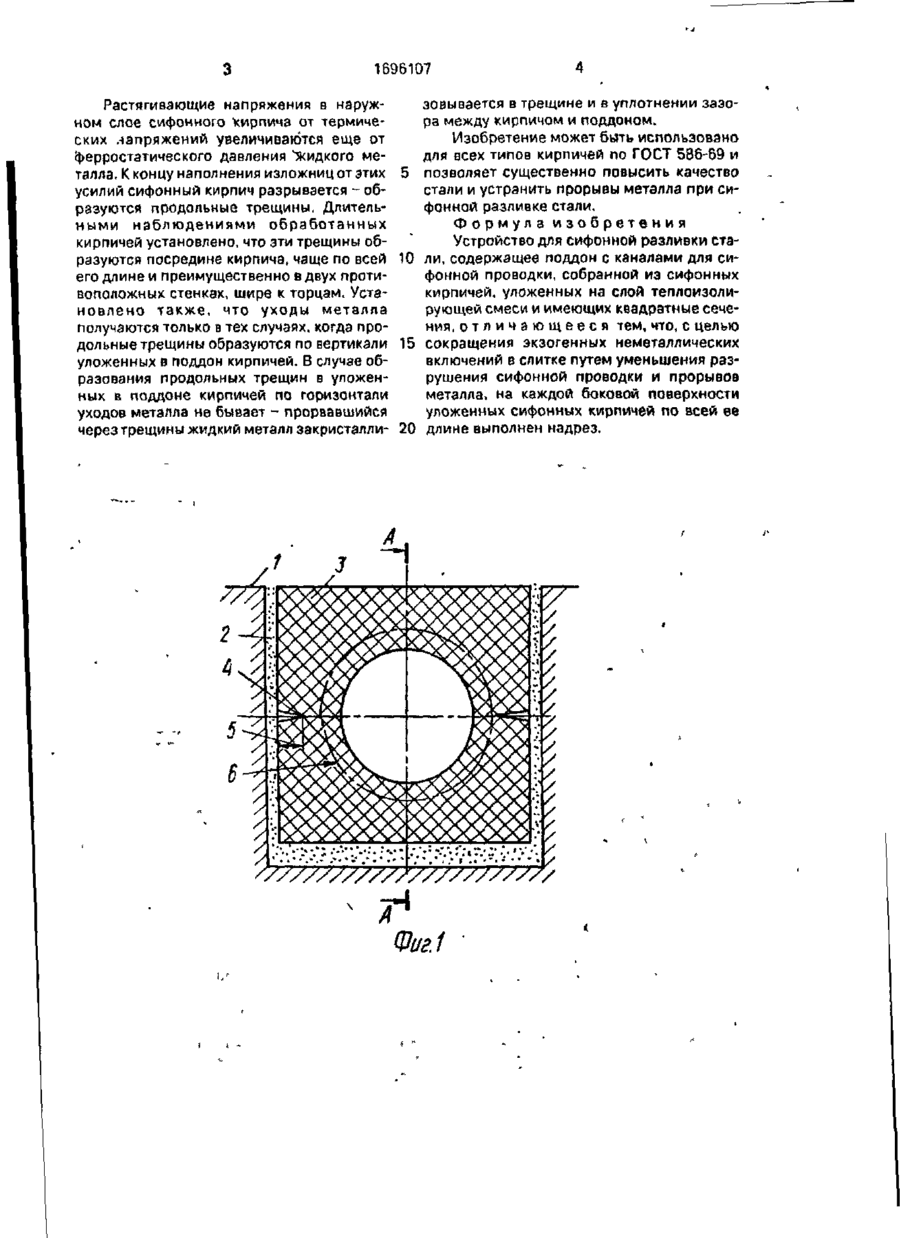

Изобретение относится к металлургии Цель изобретения - сокращение экзогенных неметаллических включений в слитке путем уменьшения разрушения сифонной проводки и прорывов металла. По всей длине боковых поверхностей сифонного кирпича квадратного поперечного сечения, уложенного а каналы поддона, выполнены клинообразные надрезы. 2 ил. Изобретение относится к металлургии, в частности к разливке стали сифоном. Цель изобретения - сокращение экзогенных неметаллических включений в слитке путем уменьшения разрушения сифонной проводки и прорывов металла. На фиг.1 изображено устройство, поперечное сечение; на фиг.2 - разрез А-А на фиг.1. Устройство состоит из поддона 1, уложенного на слой песка 2 сифонного кирпича 3, на котором выполнены надрезы 4 глубиной 5, и рабочей зоны 6 корпуса. Устройство работает следующим образом. В начале разливки резкого разогрева рабочего слоя 6 в нем возникнут сжимающие напряжения, а в поверхностном - растягивающие. Причем растягивающие напряжения в продольном сечении вызовут изгиб проводки по дугам (показаны в увеличенном масштабе), что и обусловит образование сквозных трещин е начале в торцах проводки, а затем по всей ее длине. С этого момента резко уменьшатся термические напряжения в проводке: в поперечном сечении за счет некоторого развода слоя б (увеличения радиуса), а в продольном сечении за счет остаточного изгиба половинок по дугам. При этом прекратится растрескивание рабочей поверхности слоя 6 и не будет загрязнения металла отколовшимися неметаллическими включениями, а в образовавшиеся сквозные трещины (по надрезам 4) проникнет жидкий металл и немедленно затвердеет в уплотнении 2 (песок) в зазоре между кирпичом 3 и поддоном 1. Прорывы металла при этом через сифонную проводку невозможны. Выполнять надрез 4 можно при изготовлении (прессовании) Для этого на входе в матрицу дополнительно крепят (с двух ее сторон) резцы известной конструкции. Проводку укладывать в поддон необходимо так. чтобы продольные надрезы оказывались в горизонтальной плоскости, т.е. надрезы должны упираться в уплотнения. Глубина этих надрезов для устранения прорывов металла достаточна в пределах 3-5 мм, позволяющая за счет понижения механической прочности стенки сквозные продольные трещины образовывать только па надрезам і с* 1696107 Растягивающие напряжения в наружном слое сифонного чирпичз от термических напряжений увеличиваются еще от ферростатического давления Жидкого металла. К концу наполнения изложниц от этих усилий сифонный кирпич разрывается - образуются продольные трещины. Длительными наблюдениями обработанных кирпичей установлено, что эти трещины образуются посредине кирпича, чаще по всей его длине и преимущественно в двух противоположных стенках, шире к торцам. Установлено также, что уходы металла получаются только в тех случаях, когда продольные трещины образуются по вертикали уложенных в поддон кирпичей. В случае образования продольных трещин в уложенных в поддоне кирпичей по горизонтали уходов металла не бывает - прорвавшийся через трещины жидкий металл закристалли 5 10 15 20 зовывается в трещине и в уплотнении зазора между кирпичом и поддоном. Изобретение может быть использовано для всех типов кирпичей по ГОСТ 586-69 и позволяет существенно повысить качество стали и устранить прорывы металла при сифонной разливке стали. Формула изобретения Устройство для сифонной разливки стали, содержащее поддон с каналами для сифонной проводки, собранной из сифонных кирпичей, уложенных на слой теплоизолирующей смеси и имеющих квадратные сечения, о т л и ч а ю щ е е с я тем, что, с целью сокращения экзогенных неметаллических включений в слитке путем уменьшения разрушения сифонной проводки и прорывов металла, на каждой боковой поверхности уложенных сифонных кирпичей по всей ее длине выполнен надрез. Шиг.1 • 1696107 A-A Фиг 2 Редактор Н, Тупица Составитель Е. Скиданова Те/ред М.Моргентал Корректор Э.Лончакова Заказ 4258 Тираж. Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
