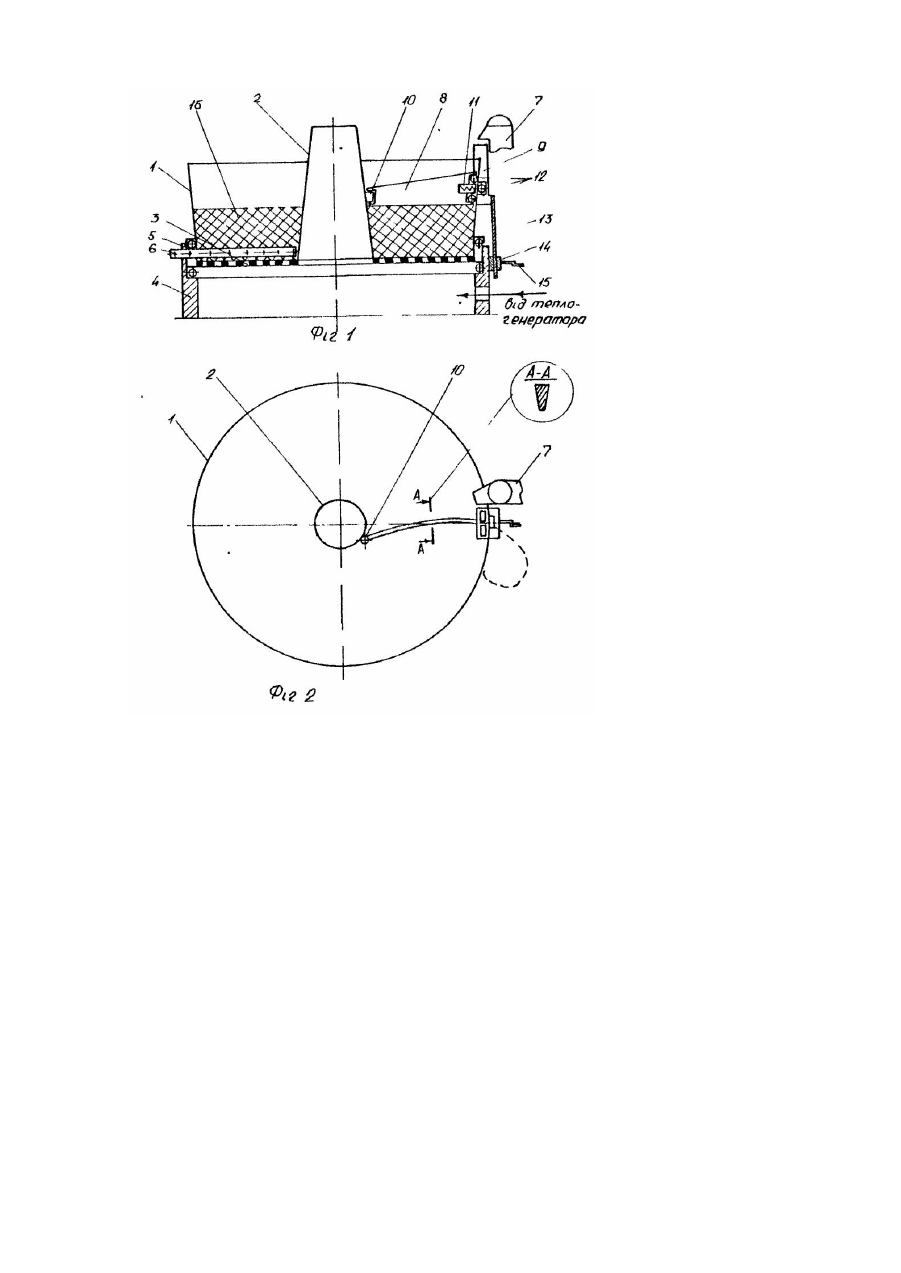

Карусельна сушарка

Винахід відноситься до сушильної техніки і може бути використаний для сушки сипких і малосипких сільськогосподарських матеріалів. Відома сушарка для сільськогосподарських продуктів, яка складається з нерухомої кільцевої камери, утвореної зовнішньою стінкою, перфорованим днищем і внутрішньою стінкою з ущільнювачем, нижньої кільцевої порожнини з патрубком, теплогенератора, радіального канала з транспортером і лотком, розвантажувального пристрою, розподілювача і завантажувального транспортера. Крім того, для регулювання швидкості завантаження і розвантаження, платформа розподілювача має механізм регулювання швидкості, а розвантажувальний пристрій - кожух, що утворює з лотком розвантажувальний канал. Ме ханізм регулювання швидкості має варіатор з управляючим механізмом, виконаним у вигляді штока, і встановлену на платформі розподільчу кулісу з повзуном, шарнірно зв'язану з штоком. Лоток складається з горизонтальної і похилої ділянок. Недоліком такої сушарки є складність конструкції і громіздкість завантажувального пристрою і розподілювача, велика метало- і матеріалоємкість [Авт.св. СРСР № 922462, кл. F 26 В 9/06, 1982]. Найбільш близькою за технічною сутністю до сушарки, яка пропонується є карусельна сушарка. Вона складається з утвореної зовнішнім огородженням 1, внутрішнім огородженням 2 і перфорованим днищем 3 камери, нерухомого цоколя, вивантажувального пристрою 6, транспортера, живильника, норії, телескопічних трубопроводів. Крім того живильник має бункери і формувач потому матеріалу, зліва по напрямку руху матеріалу живильник має пристрій для піднімання, а справа опорний ролик [Авт.св. СРСР № 1620793, кл. F 26 В 15/04, 1988]. Істотним недоліком такої сушарки є складність конструкції завантажувального пристрою та механізму його переміщення, велика метало- і матеріалоємкість завантажувального пристрою. В основу винаходу поставлено завдання у карусельній сушарці шля хом зміни її конструкції отримати новий технічний результат, який полягає в спрощені конструкції, зменшенні метало- і матеріалоємкості карусельної сушарки. Поставлене завдання вирішується таким чином. У відомій карусельній сушарці, яка містить утворену зовнішньою і внутрішньою огорожею і перфорованим днищем сушильну камеру, встановлену з можливістю обертання на нерухомій основі, вивантажувальний пристрій і розміщений над боковою стінкою сушильної камери завантажувальний пристрій, під яким встановлений формувач потоку матеріалу, відповідно до винаходу, який пропонується, формувач потоку матеріалу виконаний у вигляді пластини, що являє собою частину витка спіралі Архімеда, причому один кінець пластини закріплено у механізмі вертикального переміщення формувача потоку матеріалу, а на Ін шому кінці встановлено конічний опорний ролик, закріплений на осі з можливістю обертання і своєю робочою поверхнею контактує з вн утрішньою огорожою сушильної камери. Крім того, пластина формувача потоку матеріалу виконана у формі прямокутної трапеції, причому вісь конічного опорного ролика розташована на меншій основі трапеції, а бічна сторона трапеції, яка з меншою основою утворює прямий кут, розміщена паралельно площині днища сушильної камери, а у поперечному перерізі пластина виконана трапецієвидної форми. На кресленнях схематично зображена карусельна сушарка; на фіг. 1 - вертикальний розріз, на фіг.2 - вид зверху. Сушарка містить утворену зовнішньою огорожею 1, внутрішньою огорожею 2 і перфорованим днищем 3 камеру, встановлену з можливістю обертання на нерухомій основі 4. В нерухомій основі 4 зроблено вікно для вводу теплоносія від теплогенератора (на кресленнях не показано), вікно 5 для вводу вивантажувального пристрою 6. Для завантаження матеріалу використано завантажувальний пристрій, наприклад, норія 7. Формувач потоку матеріалу містить консольно закріплену пластину 8 з механізмом переміщення 9 пластини 8. Робоча поверхня пластини 8 виконана у вигляді частини витка спіралі Архімеда, оскільки така форма спіралі забезпечує найбільш рівномірне сходження матеріалу по всій довжині пластини 8 в процесі роботи та мінімальне зусилля переміщення частинок матеріалу по поверхні пластини. Трапецієвидна форма пластини 8 забезпечує оптимальні умови роботи формувача потоку матеріалу. Один кінець пластини 8 закріплено у механізмі переміщення 9 формувача потоку матеріалу, інший кінець має конічний опорний ролик 10, який спирається на внутрішню огорожу 2 сушарки, причому вісь опорного ролика 10 розміщена на меншій основі трапеції пластини 8. Для забезпечення постійного притиснення опорного ролика 10 незалежно від положення пластини 8 по висоті встановлено пружину 11, а для забезпечення рівномірного переміщення пластини 8 по зовнішній огорожі сушарки, у корпусі механізму переміщення 9 розміщено три самовстановлюючих ролики 12. Переміщення вгор-вниз здійснено за допомогою передачі гвинт-гайка, гвинт 13 нерухомо закріплено в корпусі механізму переміщення 9, а гайку 14 нерухомо закріплено на основі 4. Регулювання товщини шару матеріалу здійснено обертанням рукоятки 15. Карусельна сушарка працює таким чином. Матеріал, призначений для сушіння, норією 7 подають в сушильну камеру 16. При обертанні перфорованого дна 3 сушильної камери 16, матеріал входить в контакт з нерухомою пластиною 8 формувача потоку матеріалу, і сходячи по її бічній поверхні до краю, рівномірно заповнює сушильну камеру 16. Регулювання заповнення по висоті сушильної камери матеріалом в залежності від фізико-механічних властивостей здійснюється за допомогою вертикального переміщення пластини 8. Одночасно з початком обертання сушильної камери 16 подають теплоносій, який проходить через перфороване днище 3 сушильної камери 16. По мірі висихання матеріалу, у вікно 5 вводять вивантажувальний пристрій 6. Нижній шар матеріалу вивантажують, одночасно включаючи подачу матеріалу в сушильну камеру. Висоту шару матеріалу в сушильній камері регулюють в залежності від вологості, густини і фізика-механічних властивостей матеріалу.
