Розподільчий пристрій

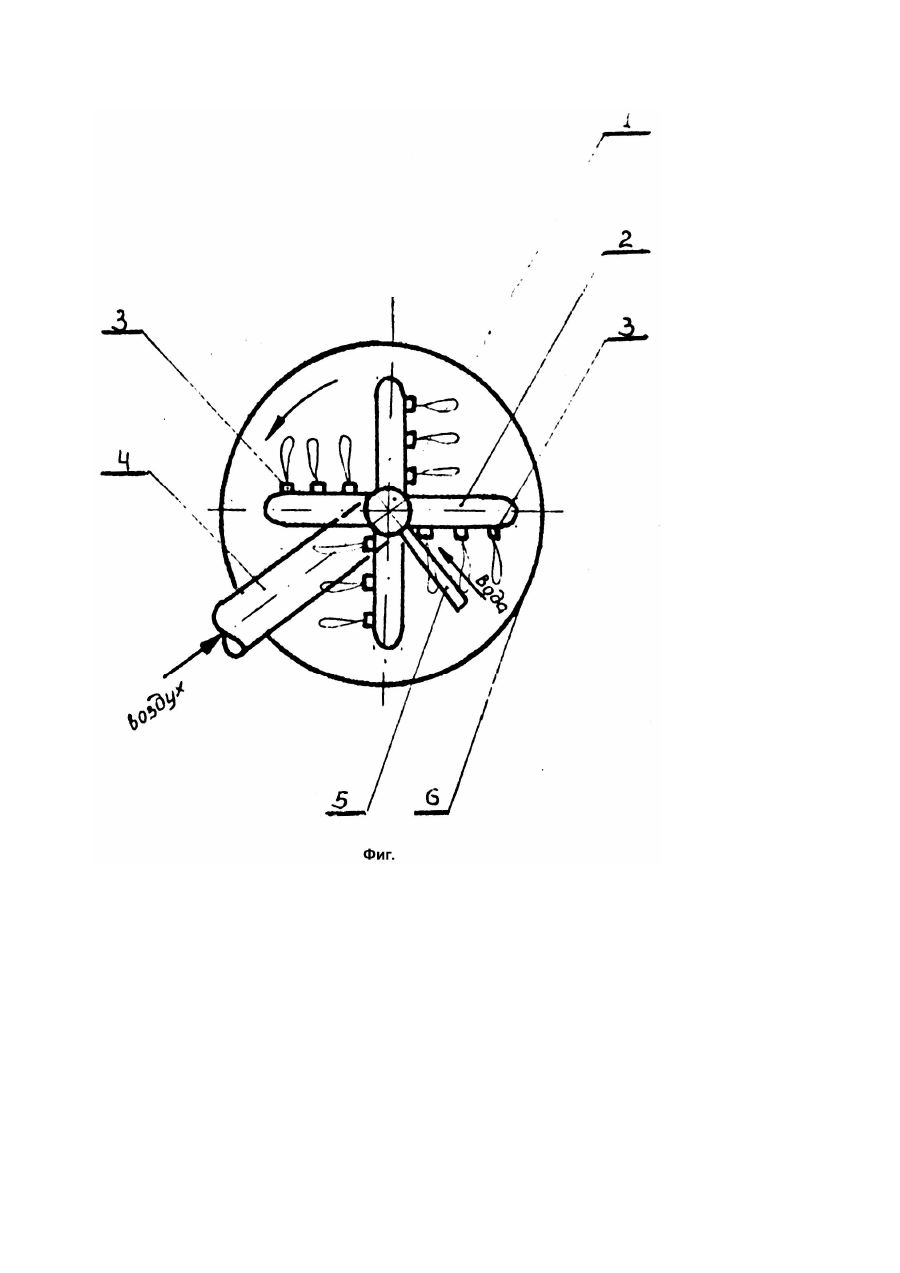

Предлагаемое изобретение относится к области распределительных устройств и может быть применено в энергетике, химии, нефтехимии для проведения гетерогенных технологических процессов, Известны устройства аналогичного назначения для аппаратов кипящего слоя, содержащие распределительную решетку с рядами продольных и поперечных щелей [1]. Их недостатком является неравномерное распределение газа. Наиболее близким к предлагаемому является распределительное устройство для аппаратов гетерогенного типа, содержащее подъемный стояк ввода газа и расположенные в нижней части аппарата распределительные элементы в виде кольцевых трубных и пауковидных распределителей воздуха [2]. Однако у известного решения недостаточно равномерное распределение газа, что ухудшает контактирование фаз. Кроме того, конструкция сложна и металлоемка из-за множества узлов и деталей. В основу настоящего изобретения была положена задача создания распределительного устройства, в котором было бы такое выполнение подъемного стояка и распределительных элементов, которые обеспечили бы более равномерное распределение газа и интенсификацию процесса. Это достигается в предлагаемом распределительном устройстве для аппаратов гетерогенного типа, содержащем подъемный стояк ввода газа и расположенные в нижней части аппарата распределительные элементы, согласно изобретению к стояку ввода газа подключена радиальная крестовина из труб, снабженных соплами, ориентированными в одном направлении, и расположенными на трубах симметрично относительно оси аппарата. При этом стояк отдельно может быть подключен также к водоводу после, например, флотатора. Таким образом, такое выполнение распределительного устройства способствует более равномерному распределению газа за счет обеспечения вращения распределительных элементов под действием истекающих струй, обеспечивает улучшение контактирования газа, и, в итоге, интенсифицирует процесс. На чертеже (фиг.) схематично представлено устройство, вид сверху. Устройство содержит: подъемный стояк 1, радиальную крестовину 2 из труб, на которых смонтированы сопла 3, ориентированные в одном направлении, например, по часовой стрелке, патрубок 4 подачи воздуха к стояку, трубопровод 5 для подачи жидкой фазы (воды) в стояк, корпус 6 аппарата, в котором устанавливается устройство. Устройство работает следующим образом. В подъемный стояк 1 по патрубку 1 подают воздух под избыточным давлением от вентилятора или компрессора. По трубопроводу 5 в стояк подают жидкую фазу, например, воду, если она требуется по технологии. Для некоторых аппаратов воду не подают, например, в аппаратах кипящего слоя. Воздух, а в ряде случаев и вода, из стояка затем поступают о радиальную крестовину 1 и далее в сопла 3. При этом за счет истечения потоков из сопл создаются реактивные силы, и крестовина начинает вращаться со скоростью 0,2 5об/с в зависимости от расхода газа и жидкости. Для обеспечения аэрогидродинамических реактивных сил сопла ориентированы в одном направлении, например, по часовой стрелке, и расположены на трубах симметрично относительно оси аппарата, т.е. каждому соплу на одном луче крестовины противостоит на таком же расстоянии от оси другое сопло на противоположном луче крестовины. За счет вращения трубной крестовины с соплами улучшается контактирование фаз, так как обеспечивается более равномерное распределение газа. В результате гетерогенные процессы идут более полно. По сравнению с известными решениями предложенная конструкция проще и менее металлоемка за счет компактности и меньшего количества деталей и узлов. По предложению создан опытный образец, его испытания с кипящим слоем полистирола, диаметром частиц 2 - 3мм, выявили указанную выше скорость вращения распределителя 0,2 - 5об/с. Аналогичный образец внедряется применительно к флотатору Херсонского НПЗ для очистки сточных вод от нефтепродуктов, где предусмотрено его промышленное применение.
