Привід круглов’язальної машини
Номер патенту: 15538
Опубліковано: 17.07.2006
Автори: Павленко Георгій Іванович, Піпа Борис Федорович, Марченко Анатолій Іванович, Володін Сергій Олексійович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та передачу, ведучий елемент якої жорстко встановлений на валу електродвигуна, а ведений елемент встановлений на механізмі товароприйому, який за допомогою двох розташованих діаметрально протилежно водил зв'язаний з голковим циліндром механізму в'язання, який відрізняється тим, що як передачу вибрано ланцюгову передачу.
Текст

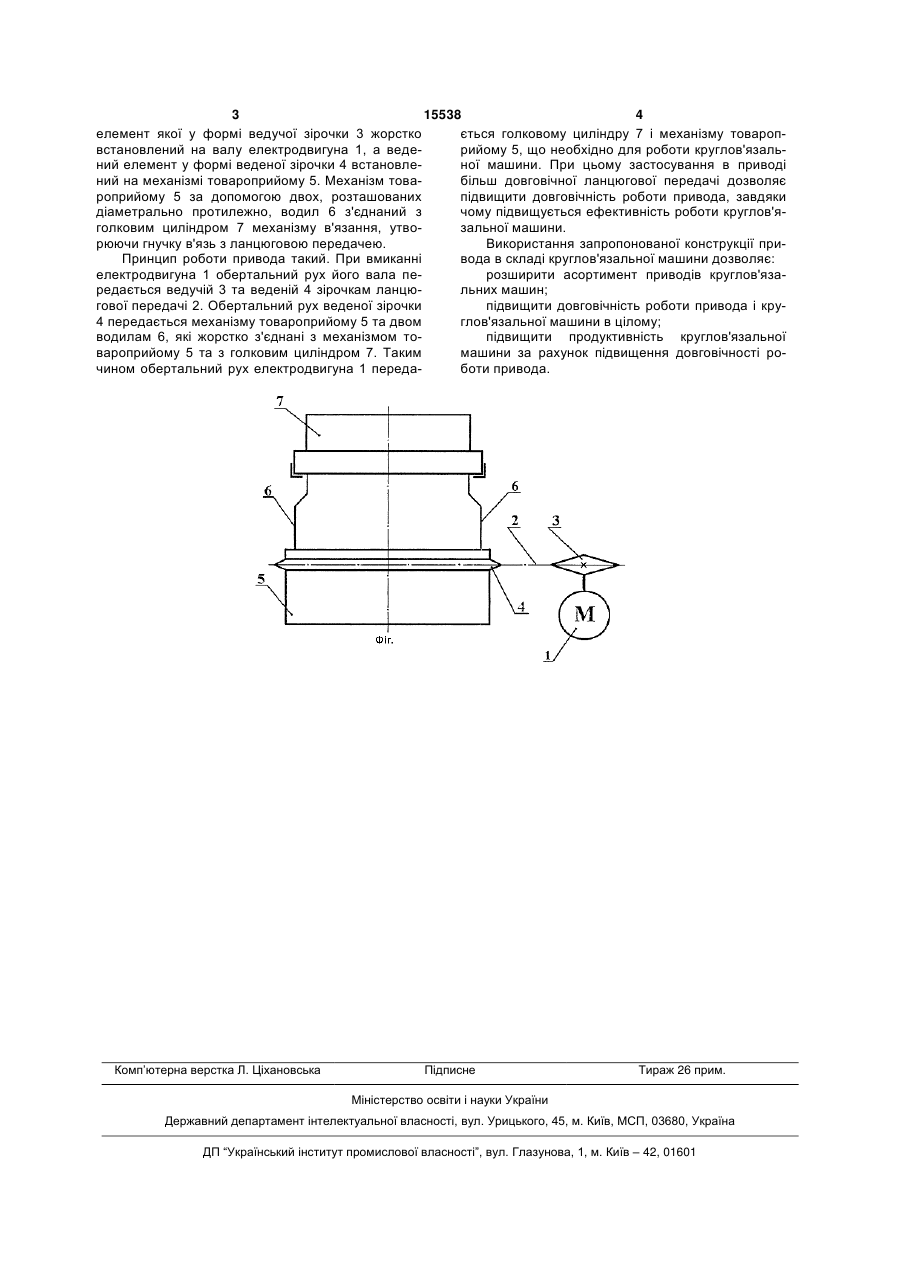

Привід круглов'язальної машини, що містить електродвигун та передачу, ведучий елемент якої жорстко встановлений на валу електродвигуна, а ведений елемент встановлений на механізмі товароприйому, який за допомогою двох розташованих діаметрально протилежно водил зв'язаний з голковим циліндром механізму в'язання, який відрізняється тим, що як передачу вибрано ланцюгову передачу. (19) (21) u200511476 (22) 02.12.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Піпа Борис Федорович, Марченко Анатолій Іванович, Павленко Георгій Іванович, Володін Сергій Олексійович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 15538 4 елемент якої у формі ведучої зірочки 3 жорстко ється голковому циліндру 7 і механізму товаропвстановлений на валу електродвигуна 1, а ведерийому 5, що необхідно для роботи круглов'язальний елемент у формі веденої зірочки 4 встановленої машини. При цьому застосування в приводі ний на механізмі товароприйому 5. Механізм товабільш довговічної ланцюгової передачі дозволяє роприйому 5 за допомогою двох, розташованих підвищити довговічність роботи привода, завдяки діаметрально протилежно, водил 6 з'єднаний з чому підвищується ефективність роботи круглов'яголковим циліндром 7 механізму в'язання, утвозальної машини. рюючи гнучку в'язь з ланцюговою передачею. Використання запропонованої конструкції приПринцип роботи привода такий. При вмиканні вода в складі круглов'язальної машини дозволяє: електродвигуна 1 обертальний рух його вала перозширити асортимент приводів круглов'язаредається ведучій 3 та веденій 4 зірочкам ланцюльних машин; гової передачі 2. Обертальний рух веденої зірочки підвищити довговічність роботи привода і кру4 передається механізму товароприйому 5 та двом глов'язальної машини в цілому; водилам 6, які жорстко з'єднані з механізмом топідвищити продуктивність круглов'язальної вароприйому 5 та з голковим циліндром 7. Таким машини за рахунок підвищення довговічності рочином обертальний рух електродвигуна 1 передаботи привода. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych, Volodin Serhii Oleksiiovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович, Володин Сергей Алексеевич
МПК / Мітки
МПК: D04B 15/94
Мітки: привід, машини, круглов'язальної
