Сито грохота

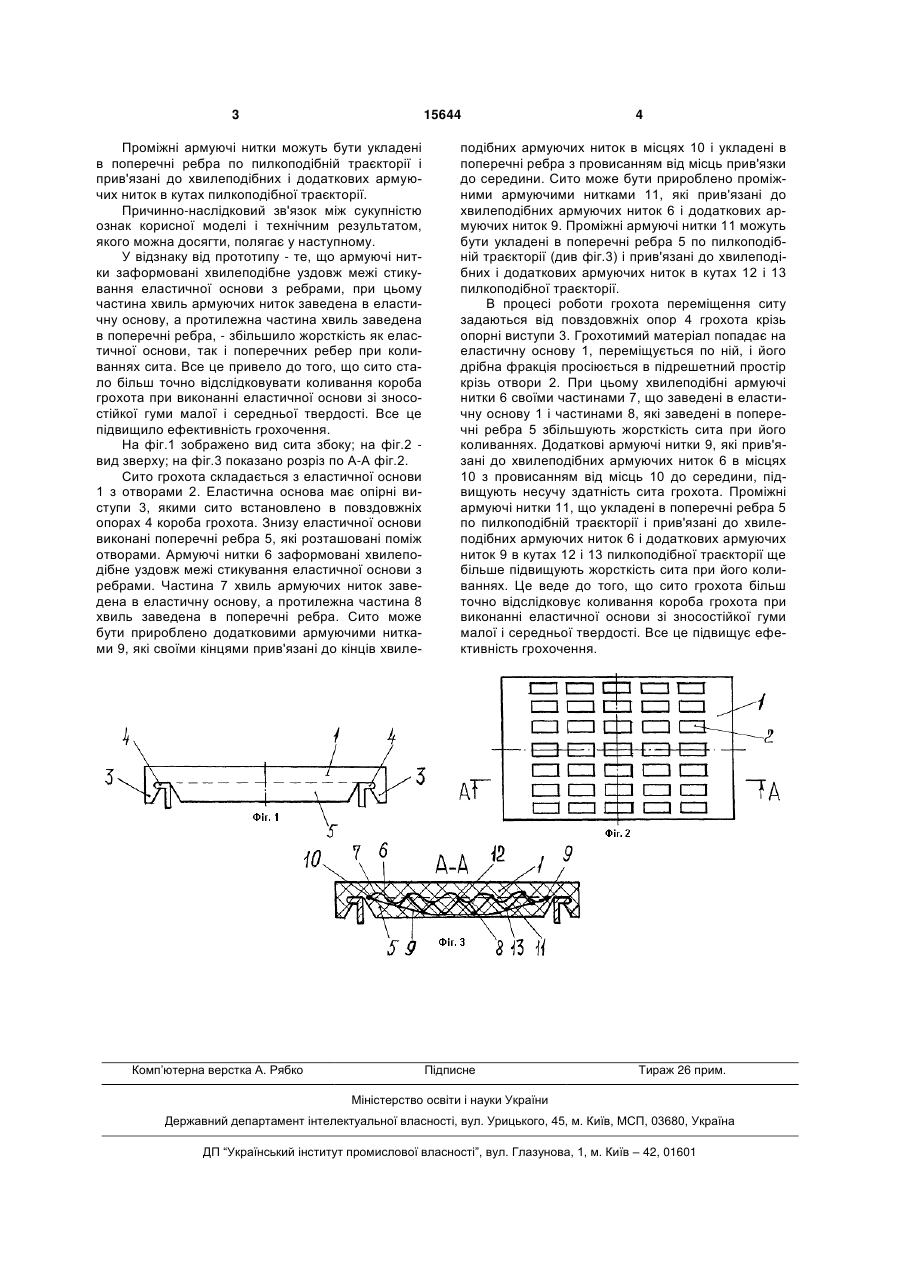

1. Сито грохота, що містить еластичну основу з отворами, поперечні ребра знизу еластичної основи, розташовані поміж отворами, армуючі нитки, яке відрізняється тим, що армуючі нитки заформовані хвилеподібно уздовж межі стикування еластичної основи з ребрами, при цьому частина хвиль армуючих ниток заведена в еластичну основу, а протилежна частина хвиль заведена в поперечні ребра. 3 15644 Проміжні армуючі нитки можуть бути укладені в поперечні ребра по пилкоподібній траєкторії і прив'язані до хвилеподібних і додаткових армуючих ниток в кутах пилкоподібної траєкторії. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу - те, що армуючі нитки заформовані хвилеподібне уздовж межі стикування еластичної основи з ребрами, при цьому частина хвиль армуючих ниток заведена в еластичну основу, а протилежна частина хвиль заведена в поперечні ребра, - збільшило жорсткість як еластичної основи, так і поперечних ребер при коливаннях сита. Все це привело до того, що сито стало більш точно відслідковувати коливання короба грохота при виконанні еластичної основи зі зносостійкої гуми малої і середньої твердості. Все це підвищило ефективність грохочення. На фіг.1 зображено вид сита збоку; на фіг.2 вид зверху; на фіг.3 показано розріз по А-А фіг.2. Сито грохота складається з еластичної основи 1 з отворами 2. Еластична основа має опірні виступи 3, якими сито встановлено в повздовжніх опорах 4 короба грохота. Знизу еластичної основи виконані поперечні ребра 5, які розташовані поміж отворами. Армуючі нитки 6 заформовані хвилеподібне уздовж межі стикування еластичної основи з ребрами. Частина 7 хвиль армуючих ниток заведена в еластичну основу, а протилежна частина 8 хвиль заведена в поперечні ребра. Сито може бути прироблено додатковими армуючими нитками 9, які своїми кінцями прив'язані до кінців хвиле Комп’ютерна верстка А. Рябко 4 подібних армуючих ниток в місцях 10 і укладені в поперечні ребра з провисанням від місць прив'язки до середини. Сито може бути прироблено проміжними армуючими нитками 11, які прив'язані до хвилеподібних армуючих ниток 6 і додаткових армуючих ниток 9. Проміжні армуючі нитки 11 можуть бути укладені в поперечні ребра 5 по пилкоподібній траєкторії (див фіг.3) і прив'язані до хвилеподібних і додаткових армуючих ниток в кутах 12 і 13 пилкоподібної траєкторії. В процесі роботи грохота переміщення ситу задаються від повздовжніх опор 4 грохота крізь опорні виступи 3. Грохотимий матеріал попадає на еластичну основу 1, переміщується по ній, і його дрібна фракція просіюється в підрешетний простір крізь отвори 2. При цьому хвилеподібні армуючі нитки 6 своїми частинами 7, що заведені в еластичну основу 1 і частинами 8, які заведені в поперечні ребра 5 збільшують жорсткість сита при його коливаннях. Додаткові армуючі нитки 9, які прив'язані до хвилеподібних армуючих ниток 6 в місцях 10 з провисанням від місць 10 до середини, підвищують несучу здатність сита грохота. Проміжні армуючі нитки 11, що укладені в поперечні ребра 5 по пилкоподібній траєкторії і прив'язані до хвилеподібних армуючих ниток 6 і додаткових армуючих ниток 9 в кутах 12 і 13 пилкоподібної траєкторії ще більше підвищують жорсткість сита при його коливаннях. Це веде до того, що сито грохота більш точно відслідковує коливання короба грохота при виконанні еластичної основи зі зносостійкої гуми малої і середньої твердості. Все це підвищує ефективність грохочення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
