Сито грохота

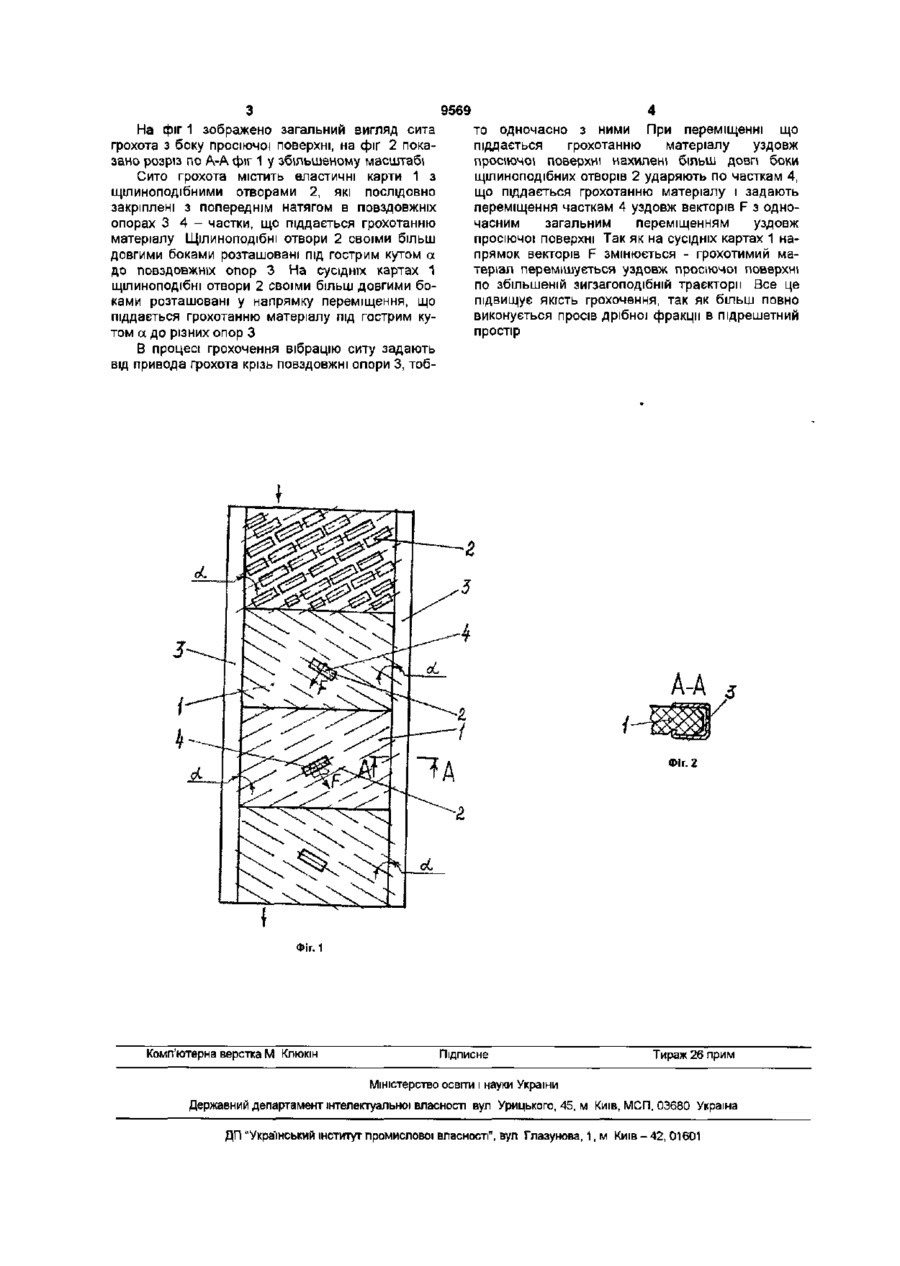

Сито грохота, яке містить еластичні карти з щілиноподібними отворами які послідовно Корисна модель відноситься до техніки розділення сипких матеріалів і може бути використана в гірничодобувній металургійній та інших галузях промисловості В існуючому в теперішній час рівні техніки є відомим аналог - сито грохота за а с СРСР № 1039587 В07В 1/46 від 16 02 82р Це сито містить еластичні карти з отворами, які послідовно закріплені з попереднім натягом в повздовжніх опорах Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі Крім того отвори в цьому ситі виконані круглими Недолік цього сита складається у тому, що в процесі роботи воно забезпечує переміщення, що піддається грохотанию матеріалу по найкоротшому напрямку уздовж повздовжніх опор Короткий напрямок переміщення, що піддається грохотанию матеріалу знижує якість грохочення Прототипом корисноґ моделі є сито грохота за патентом України № 67355, В07В 1/46 від 03 09 2003 р Це сито містить еластичні карти з щілиноподібними отворами, які послідовно закріплені з попереднім натягом в повздовжніх опорах Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі Крім того в прототипі щілиноподібні отвори своїми більш довгими боками розташовані під прямим кутом до повздовжніх опор Недолік сита що є прототипом також полягає в тому, що в процесі роботи воно забезпечує переміщення, що піддається грохотанию матеріалу по найкоротшому шляху - уздовж повздовжніх опор Короткий шлях переміщення, що піддається закріплені з попереднім натягом в повздовжніх опорах, яке відрізняється тим, що щілиноподібні отвори своїми більш довгими боками розташовані під гострим кутом до повздовжніх опор, причому на сусідніх картах щілиноподібні отвори своїми більш довгими боками розташовані у напрямку переміщення матеріалу, що піддається грохоченню, під гострим кутом до різних опор грохотанию матеріалу знижує якість грохочення В основу корисної моделі покладено задачу підвищити якість грохочення за рахунок збільшення шляху переміщення, що піддається грохотанию матеріалу без збільшення розмірів карт Поставлена задача вирішується тим, що в ситі грохота, яке містить еластичні карти з щілиноподібними отворами, які послідовно закріплені з попереднім натягом в повздовжніх опорах - у відзнаку від прототипу - щілиноподібні отвори своїми більш довгими боками розташовані під гострим кутом до повздовжніх опор, причому на сусідніх картах щілиноподібні отвори своїми більш довгими боками розташовані у напрямку переміщення, що піддається грохотанию матеріалу під гострим кутом до різних опор Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному У відзнаку від прототипу внаслідок того, що щілиноподібні отвори своїми більш довгими боками надсилають грохотимий матеріал зі зміщенням вбік повздовжніх опор, тобто по більш довгому шляху Те що на сусідніх картах щілиноподібні отвори своїми більш довгими боками розташовані у напрямку переміщення, що піддається грохотанню матеріалу під гострим кутом до різних опор задає те, що грохоти мий матеріал не накопичується біля повздовжніх опор, а перемішується поміж ними по зигзагоподібній траєкторії, тобто - по збільшеному шляху Все це підвищує якість грохочення О) (О ю 9569 На фіг 1 зображено загальний вигляд сита грохота з боку просіючої поверхні, на фіг 2 показано розріз по А-А фіг 1 у збільшеному масштабі Сито грохота містить еластичні карти 1 з щілиноподібними отворами 2, які послідовно закріплені з попереднім натягом в повздовжніх опорах 3 4 - частки, що піддається грохотанию матеріалу Щілиноподібні отвори 2 своїми більш довгими боками розташовані під гострим кутом а до повздовжніх опор 3 На сусідніх картах 1 щілиноподібні отвори 2 своїми більш довгими боками розташовані у напрямку переміщення, що піддається грохотанию матеріалу під гострим кутом а до різних опор З то одночасно з ними При переміщенні що піддається грохотанию матеріалу уздовж просіючої поверхні нахилені більш довгі боки щілиноподібних отворів 2 ударяють по часткам 4, що піддається грохотанию матеріалу і задають переміщення часткам 4 уздовж векторів F з одночасним загальним переміщенням уздовж просіючої поверхні Так як на сусідніх картах 1 напрямок векторів F змінюється - грохотимий матеріал перемішується уздовж просіючої поверхні по збільшеній зигзагоподібній траєкторії Все це підвищує якість грохочення, так як більш повно виконується просів дрібної фракції в підрешетний простір В процесі грохочення вібрацію ситу задають від привода грохота крізь повздовжні опори 3, тоб Фіг. 2 Фіг. 1 Комп'ютерна верстка М Клкжш Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
