Пристрій для автоматичного балансування коліс автомобіля (автобалансир)
Номер патенту: 15697
Опубліковано: 17.07.2006
Автори: Чоловський Роман Геннадійович, Ройзман Вілен Петрович, Ткачук Віталій Павлович, Драч Ілона Володимирівна
Формула / Реферат
Пристрій для автоматичного балансування коліс автомобіля (автобалансир), що виконаний у вигляді корпусу-оболонки, всередині якої вільно переміщується корегувальний вантаж (кульки та рідина), який відрізняється тим, що складається із двох жорстко з'єднаних між собою за допомогою пружних пластин торів, один із яких частково заповнений металічними кулями, а інший - частково заповнений рідиною.
Текст

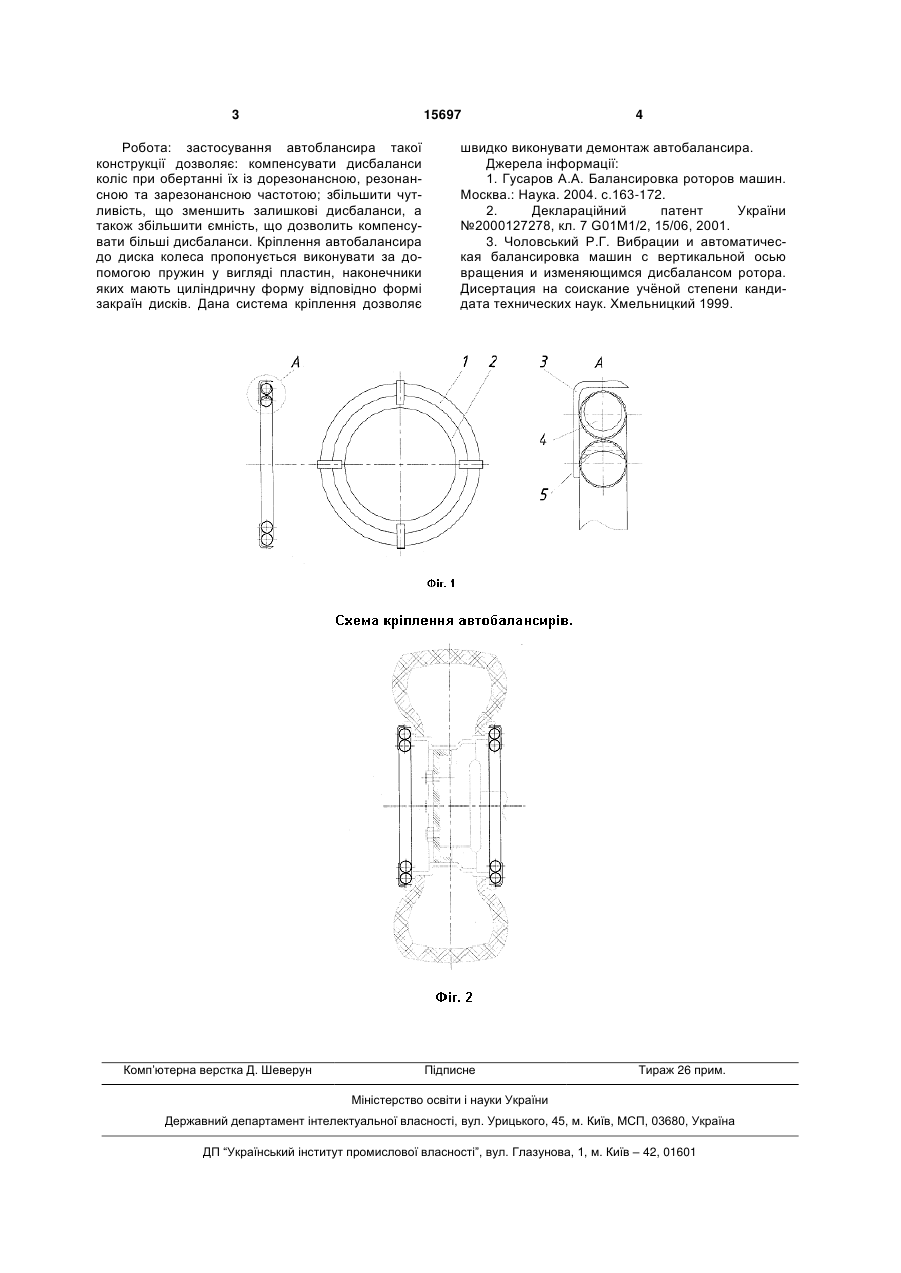

Пристрій для автоматичного балансування коліс автомобіля (автобалансир), що виконаний у вигляді корпусу-оболонки, всередині якої вільно переміщується корегувальний вантаж (кульки та рідина), який відрізняється тим, що складається із двох жорстко з'єднаних між собою за допомогою пружних пластин торів, один із яких частково заповнений металічними кулями, а інший - частково заповнений рідиною. (19) (21) u200600100 (22) 03.01.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Ройзман Вілен Петрович, Ткачук Віталій Павлович, Драч Ілона Володимирівна, Чоловський Роман Геннадійович (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 15697 Робота: застосування автоблансира такої конструкції дозволяє: компенсувати дисбаланси коліс при обертанні їх із дорезонансною, резонансною та зарезонансною частотою; збільшити чутливість, що зменшить залишкові дисбаланси, а також збільшити ємність, що дозволить компенсувати більші дисбаланси. Кріплення автобалансира до диска колеса пропонується виконувати за допомогою пружин у вигляді пластин, наконечники яких мають циліндричну форму відповідно формі закраїн дисків. Дана система кріплення дозволяє Комп’ютерна верстка Д. Шеверун 4 швидко виконувати демонтаж автобалансира. Джерела інформації: 1. Гусаров А.А. Балансировка роторов машин. Москва.: Наука. 2004. с.163-172. 2. Деклараційний патент України №2000127278, кл. 7 G01M1/2, 15/06, 2001. 3. Чоловський Р.Г. Вибрации и автоматическая балансировка машин с вертикальной осью вращения и изменяющимся дисбалансом ротора. Дисертация на соискание учѐной степени кандидата технических наук. Хмельницкий 1999. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatically balancing motor car wheels
Автори англійськоюRoyzman Vilen Petrovych, Tkachuk Vitalii Pavlovych, Drach Ilona Volodymyrivna, Cholovskyi Roman Hennadiiovych
Назва патенту російськоюУстройство для автоматического балансирования колес автомобиля
Автори російськоюРойзман Вилен Петрович, Ткачук Виталий Павлович, Драч Илона Владимировна, Чоловский Роман Геннадиевич
МПК / Мітки
МПК: G01M 1/00
Мітки: автобалансир, автомобіля, автоматичного, балансування, пристрій, коліс
