G01M 1/38 — комбіновані машини або пристрою для одночасного визначення та корекції дисбалансу

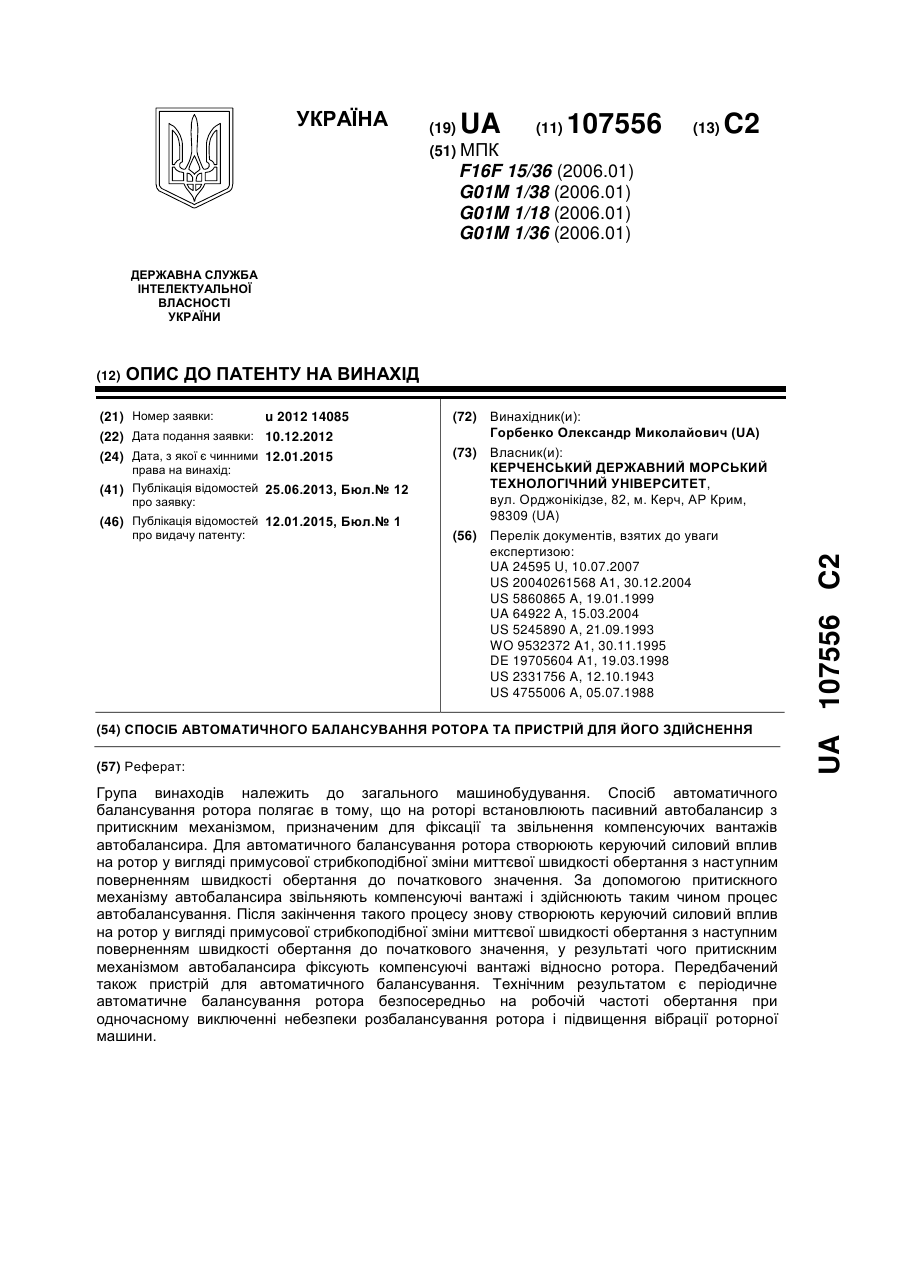

Номер патенту: 107556

Опубліковано: 12.01.2015

Автор: Горбенко Олександр Миколайович

МПК: G01M 1/36, F16F 15/36, G01M 1/18 ...

Мітки: пристрій, спосіб, ротора, здійснення, автоматичного, балансування

Формула / Реферат:

1. Спосіб автоматичного балансування ротора, що полягає в тому, що на роторі встановлюють пасивний автобалансир з притискним механізмом, призначеним для фіксації та звільнення компенсуючих вантажів автобалансира, причому при нерухомому роторі компенсуючі вантажі зафіксовані відносно ротора, який відрізняється тим, що для автоматичного балансування ротора, що обертається із сталою частотою обертання, створюють керуючий силовий вплив на ротор...

Номер патенту: 60848

Опубліковано: 25.06.2011

Автори: Резнік Руслан Юрійович, Задольський Аркадій Миколайович

МПК: G01M 1/38

Мітки: пристрій, балансування, універсальний, автоматичного

Формула / Реферат:

Пристрій для автоматичного балансування, що містить диск з радіальними отворами, де пружини притиснуті гвинтами і з'єднані з металевими кульками, що рухаються при обертанні вала, який відрізняється тим, що балансуючі кульки кріпляться на пружинах.

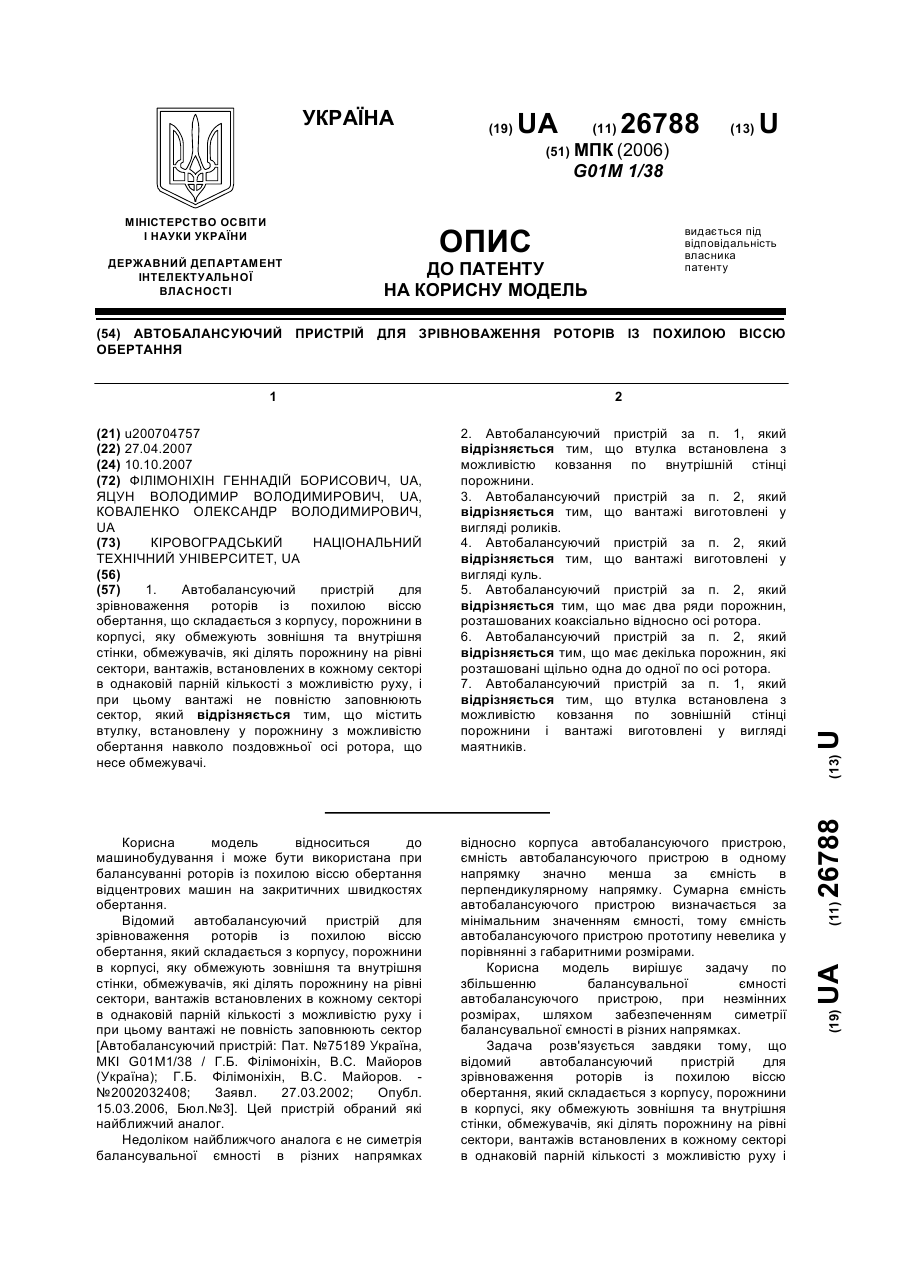

Номер патенту: 26788

Опубліковано: 10.10.2007

Автори: Яцун Володимир Володимирович, Філімоніхін Геннадій Борисович, Коваленко Олександр Володимирович

МПК: G01M 1/38

Мітки: пристрій, похилою, зрівноваження, роторів, автобалансуючий, обертання, віссю

Формула / Реферат:

1. Автобалансуючий пристрій для зрівноваження роторів із похилою віссю обертання, що складається з корпусу, порожнини в корпусі, яку обмежують зовнішня та внутрішня стінки, обмежувачів, які ділять порожнину на рівні сектори, вантажів, встановлених в кожному секторі в однаковій парній кількості з можливістю руху, і при цьому вантажі не повністю заповнюють сектор, який відрізняється тим, що містить втулку, встановлену у порожнину з можливістю...

Номер патенту: 24595

Опубліковано: 10.07.2007

Автори: Яцун Володимир Володимирович, Філімоніхін Геннадій Борисович

МПК: G01M 1/38

Мітки: пристрій, обертання, роторів, зрівноваження, похилою, віссю, автобалансуючий

Формула / Реферат:

1. Автобалансуючий пристрій для зрівноваження роторів із похилою віссю обертання, який складається з корпусу, порожнини в корпусі, зовнішньої та внутрішньої стінки порожнини, вантажів, встановлених в порожнину з можливістю руху, який відрізняється тим, що містить пази, виконані в стінці порожнини, в яких розміщуються дві пари підпружинених уловлювачів з можливістю руху, які встановлені одна пара навпроти іншої симетрично відносно осі ротора,...

Номер патенту: 75189

Опубліковано: 15.03.2006

Автори: Майоров Володимир Сергійович, Філімоніхін Генадій Борисович

МПК: G01M 1/38, F16F 15/00

Мітки: автобалансуючий, пристрій

Формула / Реферат:

1. Автобалансуючий пристрій для зрівноваження роторів на закритичних швидкостях обертання, що має корпус з біговою доріжкою, розміщеною на поверхні внутрішнього кільцевого отвору корпуса, обмежувачі, які ділять бігову доріжку на сектори, та вантажі, які розміщені з можливістю руху по секторах на біговій доріжці і при цьому не повністю заповнюють кожний сектор, який відрізняється тим, що сектори рівні і в кожному секторі розташовано однакову...

Номер патенту: 58675

Опубліковано: 15.08.2003

Автори: Філімоніхін Геннадій Борисович, Майоров Володимир Сергійович

МПК: G01M 1/38

Мітки: пристрій, автобалансуючий

Формула / Реферат:

Автобалансуючий пристрій, що працює на закритичній швидкості обертання, містить корегуючі вантажі, насаджені на осі, перпендикулярні валу, який відрізняється тим, що осі корегуючих вантажів виконуються з різзю на кінці і встановлюються у втулки з ексцентриситетним отвором.

Номер патенту: 55446

Опубліковано: 15.04.2003

Автор: Філімоніхін Геннадій Борисович

МПК: G01M 1/38, G01M 1/32

Мітки: пристрій, ротора, автобалансувальний

Формула / Реферат:

1. Автобалансувальний пристрій ротора, що містить дві з'єднані корегувальні маси, вектори дисбалансів яких, що проведені з точки з’єднання мас, утворюють прямий кут, який відрізняється тим, що корегувальні маси закріплені у сферичному тілі з центром у точці з'єднання мас і встановлені в сферичну порожнину ротора з можливістю вільного обертання навколо точки на осі вала.2. Автобалансувальний пристрій за п. 1, який відрізняється тим, що...

Номер патенту: 52321

Опубліковано: 16.12.2002

Автор: Філімоніхін Геннадій Борисович

МПК: G01M 1/00, G01M 1/38

Мітки: автобалансир-демпфер

Формула / Реферат:

Автобалансир-демпфер, що містить коригувальний вантаж, встановлений з можливістю здійснювати сферичний рух навколо точки на повздовжній осі ротора, який відрізняється тим, що коригувальному вантажу сферичний рух надається сферичним шарніром.

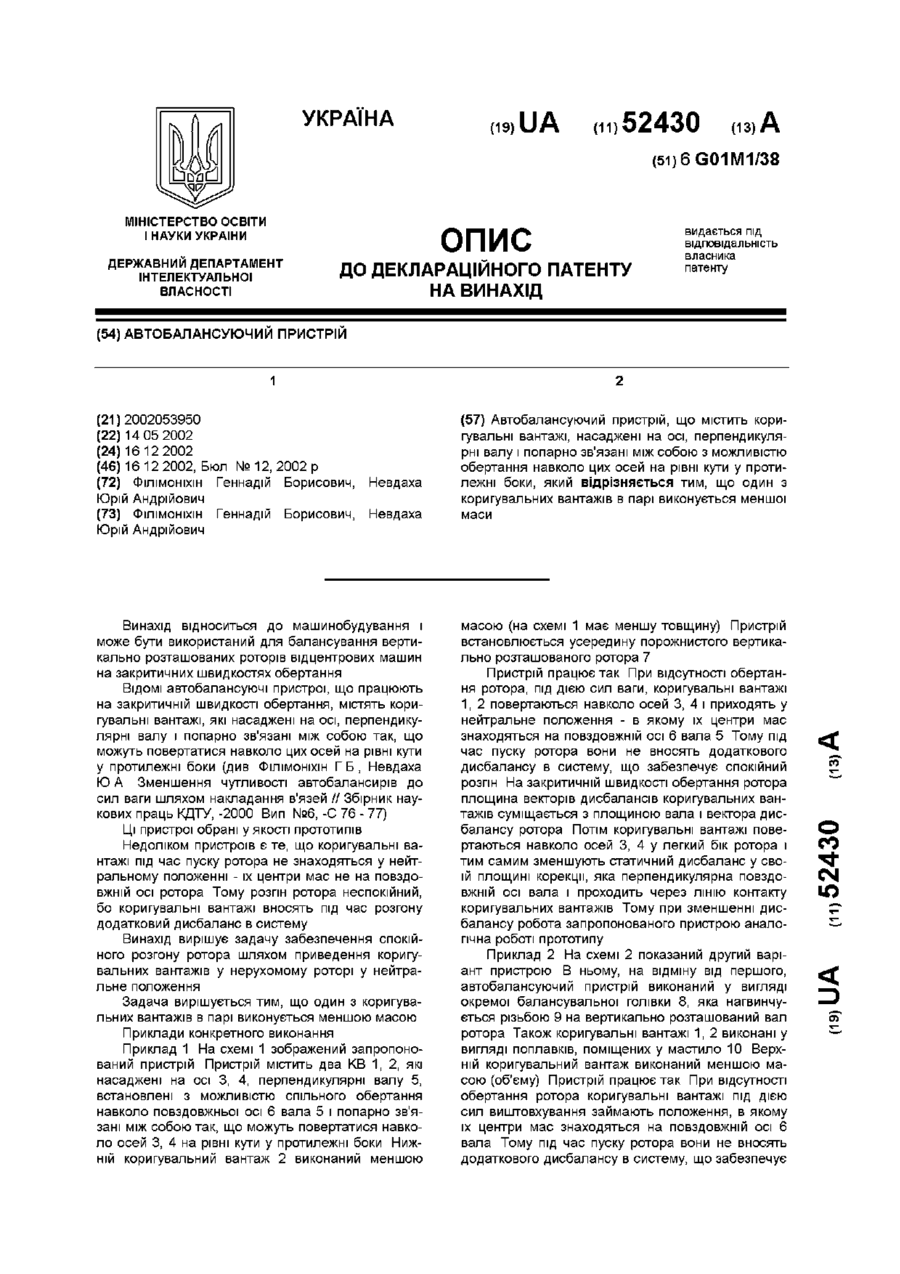

Номер патенту: 52430

Опубліковано: 16.12.2002

Автори: Філімоніхін Геннадій Борисович, Невдаха Юрій Андрійович

МПК: G01M 1/38

Мітки: автобалансуючий, пристрій

Формула / Реферат:

Автобалансуючий пристрій, що містить коригувальні вантажі, насаджені на осі, перпендикулярні валу і попарно зв'язані між собою з можливістю обертання навколо цих осей на рівні кути у протилежні боки, який відрізняється тим, що один з коригувальних вантажів в парі виконується меншої маси.

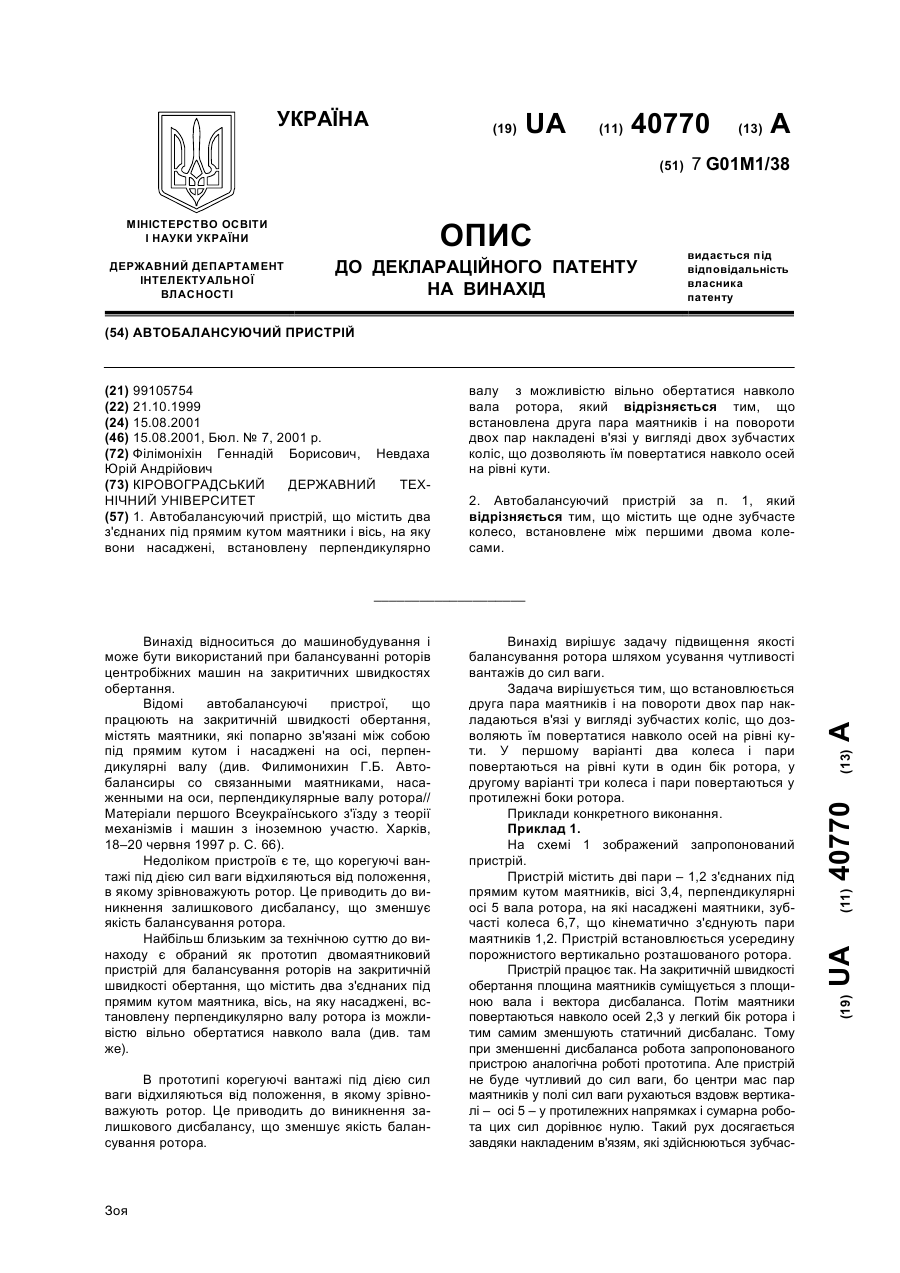

Номер патенту: 40770

Опубліковано: 15.08.2001

Автори: Філімоніхін Геннадій Борисович, Невдаха Юрій Андрійович

МПК: G01M 1/38

Мітки: автобалансуючий, пристрій

Формула / Реферат:

1. Автобалансуючий пристрій, що містить два з'єднаних під прямим кутом маятники і вісь, на яку вони насаджені, встановлену перпендикулярно валу  з можливістю вільно обертатися навколо вала ротора, який відрізняється тим, що встановлена друга пара маятників і на повороти двох пар накладені в'язі у вигляді двох зубчастих коліс, що дозволяють їм повертатися навколо осей на рівні кути.2. Автобалансуючий пристрій за п. 1, який відрізняється...

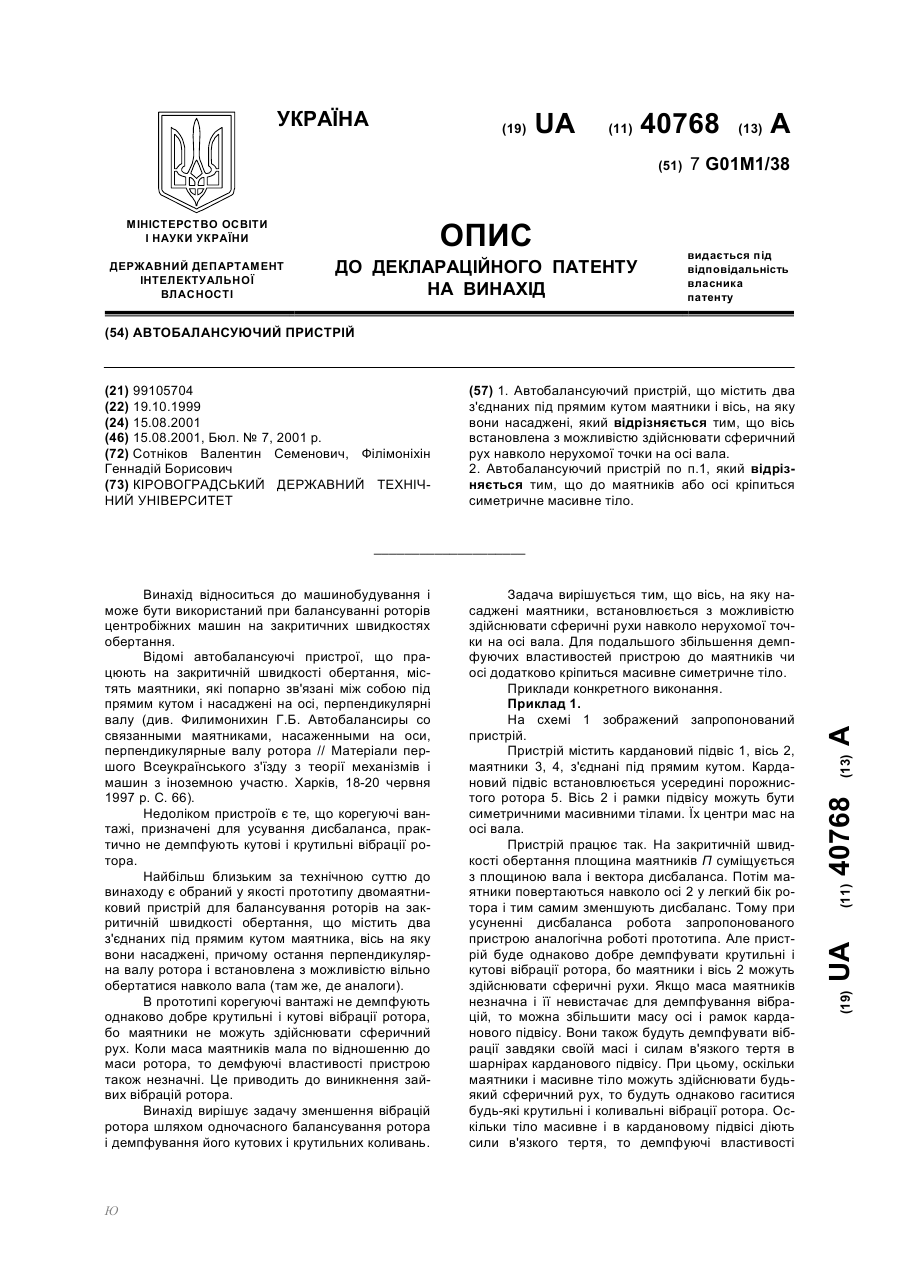

Номер патенту: 40768

Опубліковано: 15.08.2001

Автори: Сотніков Валентин Семенович, Філімоніхін Геннадій Борисович

МПК: G01M 1/38

Мітки: пристрій, автобалансуючий

Формула / Реферат:

1. Автобалансуючий пристрій, що містить два з'єднаних під прямим кутом маятники і вісь, на яку вони насаджені, який відрізняється тим, що вісь встановлена з можливістю здійснювати сферичний рух навколо нерухомої точки на осі вала.2. Автобалансуючий пристрій по п.1, який відрізняється тим, що до маятників або осі кріпиться симетричне масивне тіло.

Номер патенту: 36294

Опубліковано: 16.04.2001

Автор: Філімоніхін Геннадій Борисович

МПК: G01M 1/38

Мітки: автобалансуючий, пристрій

Текст:

...Тому вона є головною віссю інерції другого корегуючого вантажу. Тому поведінка цього вантажу аналогічна поведінці півсфери і площина корекції вантажу також проходить через точку О. Отже, площини корекції корегуючих вантажів співпадають. Описаній ідеальній роботі пристрою заважають сили ваги, але їх вплив на великих швидкостях обертання ротора незначний. Виконання першого корегуючого вантажу у вигляді півсфери і розміщення його осі обертання...

Номер патенту: 36244

Опубліковано: 16.04.2001

Автор: Філімоніхін Геннадій Борисович

МПК: G01M 1/38

Мітки: автобалансуючий, пристрій

Текст:

...корегуючого вантажу до зміни кутової швидкості обертання ротора з'являється після його повороту навколо осі, що весь час перпендикулярна валу, бо після цього друга вісь перестає бу ти перпендикулярною до осі обертання ротора. Чим більший цей кут повороту, тим більша чутливість корегуючого вантажу до зміни кутової швидкості обертання ротора Тому пристрій найменш чутливий до зміни кутової швидкості обертання ротора при незначних...

Номер патенту: 24227

Опубліковано: 07.07.1998

Автори: Сахно Євгеній Юрійович, Сахно Юрій Олексійович

МПК: G01M 1/16, G01M 1/38

Мітки: автоматичного, балансування, пристрій

Формула / Реферат:

1. Устройство для автоматической балансировки, содержащее корректирующие диски, установленные на шпинделе станка, находящиеся в контакте с симметричной гидростатической опорой и устройства фиксации корректирующих дисков, отличающееся тем, что на шпинделе станка установлен дополнительный корректирующий диск, неуравновешенность которого равна, как минимум, величине остаточного дисбаланса после балансировки основными дисками.2. Устройство...

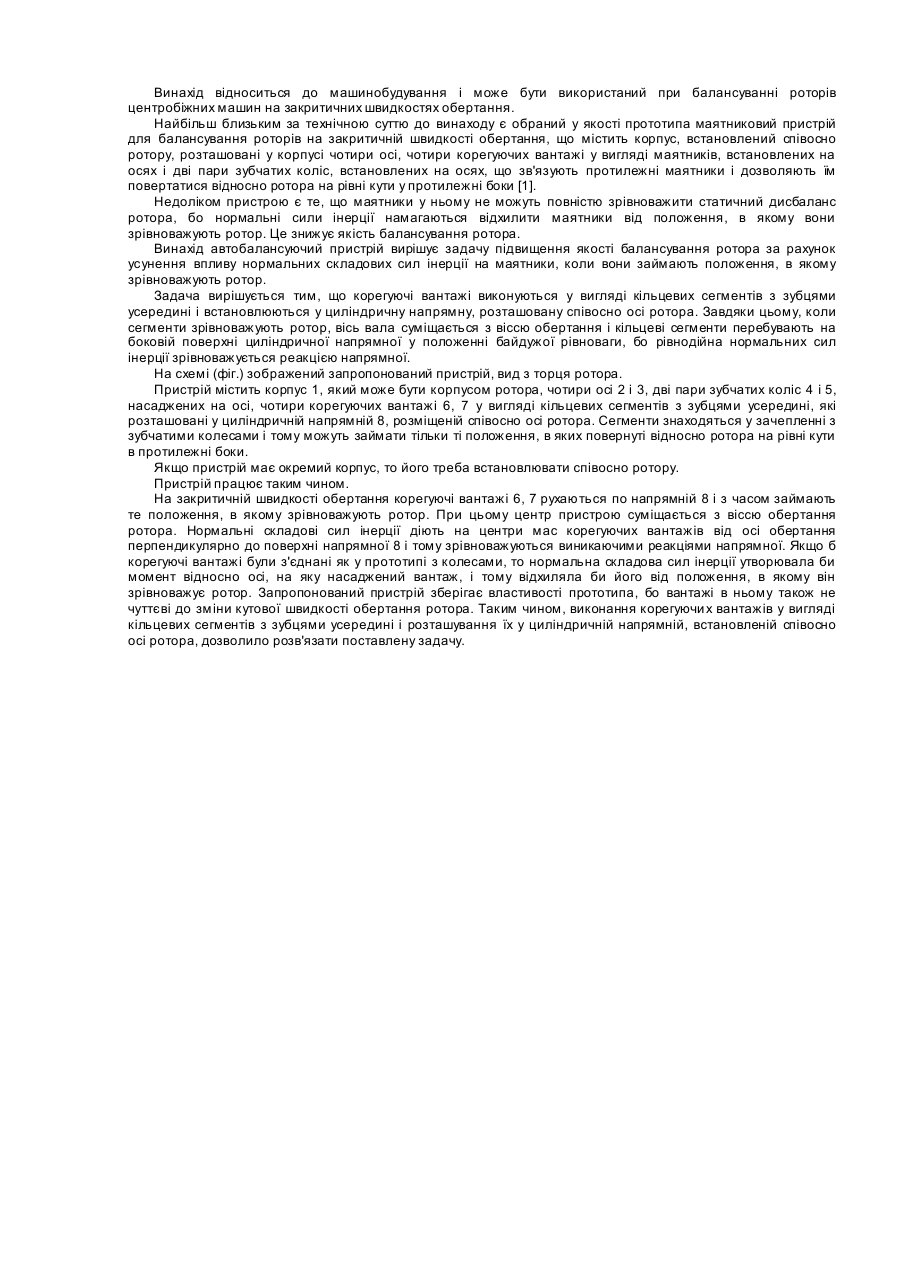

Номер патенту: 21797

Опубліковано: 30.04.1998

Автор: Філімоніхін Геннадій Борисович

МПК: G01M 1/38

Мітки: автобалансуючий, пристрій

Формула / Реферат:

Автобалайсуючий пристрій, що містить кор­пус, встановлений співосно ротору, розташовані у корпусі чотири осі, дві пари зубчатих коліс, вста­новлених на осях і чотири корегуючі вантажі, кінематично з'єднані колесами, який відрізня­ється тим, що корегуючі вантажі виконані у виг­ляді кільцевих сегментів з зубцями усередині і встановлені у циліндричну напрямну, розміщену співосно осі ротора.

Номер патенту: 22692

Опубліковано: 07.04.1998

Автори: Єрошин Сергій Сергійович, Муслімов Дмитро Олександрович

МПК: G01M 1/14, G01M 1/38, G01M 1/30 ...

Мітки: спосіб, балансування, роторів, жорстких

Формула / Реферат:

1. Способ балансировки жестких роторов, состоящий в установке ротора на шпиндель, имеющий измерительные опоры, преобразующие динамические реакции, вызванные дисбалансом, в электрические сигналы; в выборе из постоянного запоминающего устройства информации, соответствующей геометрическим параметрам балансируемого ротора; в автоматическом вводе этой информации в измерительно-вычислительную систему (ИВС), предварительно настроенную аппаратными...

Номер патенту: 9632

Опубліковано: 30.09.1996

Автори: Пузанов Геннадій Михайлович, Папінов Володимир Миколайович

МПК: G01M 1/02, G01M 1/38

Мітки: гранувальних, динамічного, балансування, верстат, дисків

Формула / Реферат:

Станок для динамической балансировки ограночных дисков, состоящий из основания, на ко­тором установлены верхняя и нижняя опоры вращения ограничного диска в сборе со шпинделем и привод вращения, причем верхняя опора выпол­нена в виде механической колебательной системы, отличающийся тем, что станок содержит измери­тельный блок с тензодатчиком перемещения и стробоскопом и устройство удаления дисбаланса с отсчетным блоком.
