Пристрій для збирання моделей з легкоплавкого матеріалу в блоки

Номер патенту: 30380

Опубліковано: 25.02.2008

Автор: Яковишин Олег Анатолійович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для збирання моделей з легкоплавкого матеріалу в блоки, що виконаний у вигляді порожнистого металевого стрижня зі сферичним закінченням і державкою, який відрізняється тим, що в стрижні виконані наскрізні поздовжні прорізи шириною 0,3-0,5 мм і довжиною від державки до округлення закінчення.

2. Пристрій за п. 1, який відрізняється тим, що на внутрішній поверхні стрижня нарізана різь для утворення рухомого з'єднання з фіксуючим гвинтом.

Текст

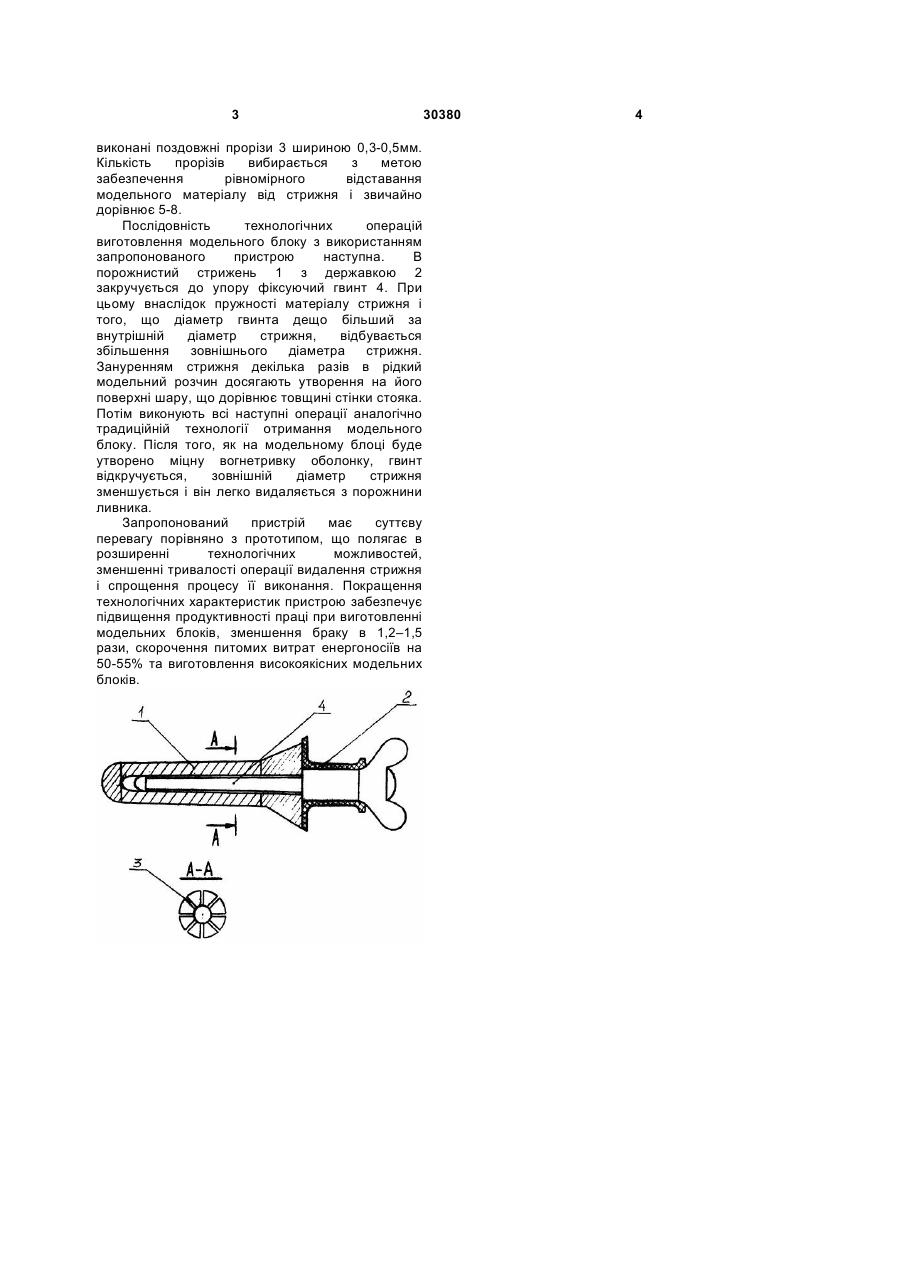

1. Пристрій для збирання моделей з легкоплавкого матеріалу в блоки, що виконаний у вигляді порожнистого металевого стрижня зі 3 виконані поздовжні прорізи 3 шириною 0,3-0,5мм. Кількість прорізів вибирається з метою забезпечення рівномірного відставання модельного матеріалу від стрижня і звичайно дорівнює 5-8. Послідовність технологічних операцій виготовлення модельного блоку з використанням запропонованого пристрою наступна. В порожнистий стрижень 1 з державкою 2 закручується до упору фіксуючий гвинт 4. При цьому внаслідок пружності матеріалу стрижня і того, що діаметр гвинта дещо більший за внутрішній діаметр стрижня, відбувається збільшення зовнішнього діаметра стрижня. Зануренням стрижня декілька разів в рідкий модельний розчин досягають утворення на його поверхні шару, що дорівнює товщині стінки стояка. Потім виконують всі наступні операції аналогічно традиційній технології отримання модельного блоку. Після того, як на модельному блоці буде утворено міцну вогнетривку оболонку, гвинт відкручується, зовнішній діаметр стрижня зменшується і він легко видаляється з порожнини ливника. Запропонований пристрій має суттєву перевагу порівняно з прототипом, що полягає в розширенні технологічних можливостей, зменшенні тривалості операції видалення стрижня і спрощення процесу її виконання. Покращення технологічних характеристик пристрою забезпечує підвищення продуктивності праці при виготовленні модельних блоків, зменшення браку в 1,2–1,5 рази, скорочення питомих витрат енергоносіїв на 50-55% та виготовлення високоякісних модельних блоків. 30380 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for assembling of models from fusible material into blocks

Автори англійською

Yakovyshyn Oleh Anatoliiovych

Назва патенту російською

Устройство для сборки моделей из легкоплавкого материала в блоки

Автори російською

Яковишин Олег Анатольевич

МПК / Мітки

МПК: B22C 9/04

Мітки: збирання, матеріалу, пристрій, блоки, моделей, легкоплавкого
