Оправка для профілювання секцій гнучкого гвинтового робочого органа
Формула / Реферат
Оправка для профілювання секцій гнучкого гвинтового робочого органа, що виконана у вигляді ступінчастого вала, на якому жорстко закріплена секція гвинтового робочого органа, що містить гвинтову спіраль, ліву і праву крайні втулки, лівий торець якої взаємодіє з ступінчастим виступом ступінчастого вала, а другий правий торець секції гвинтового робочого органа взаємодіє з затиснутим механізмом, яка відрізняється тим, що секція гвинтового робочого органа взаємодіє з торцем шліцьової втулки, яка встановлена на правий шліцьовий кінець ступінчастого вала з можливістю осьового переміщення, крім цього з правого вільного кінця гвинтова спіраль жорстко взаємодіє з виступом шліцьової втулки, а з правого кінця ступінчастий вал підтиснутий заднім центром верстата, а лівий кінець ступінчастого вала жорстко закріплено в патроні токарного верстата, крім цього гвинтова спіраль секції взаємодіє з фасонним різцем з поперечною подачею.
Текст

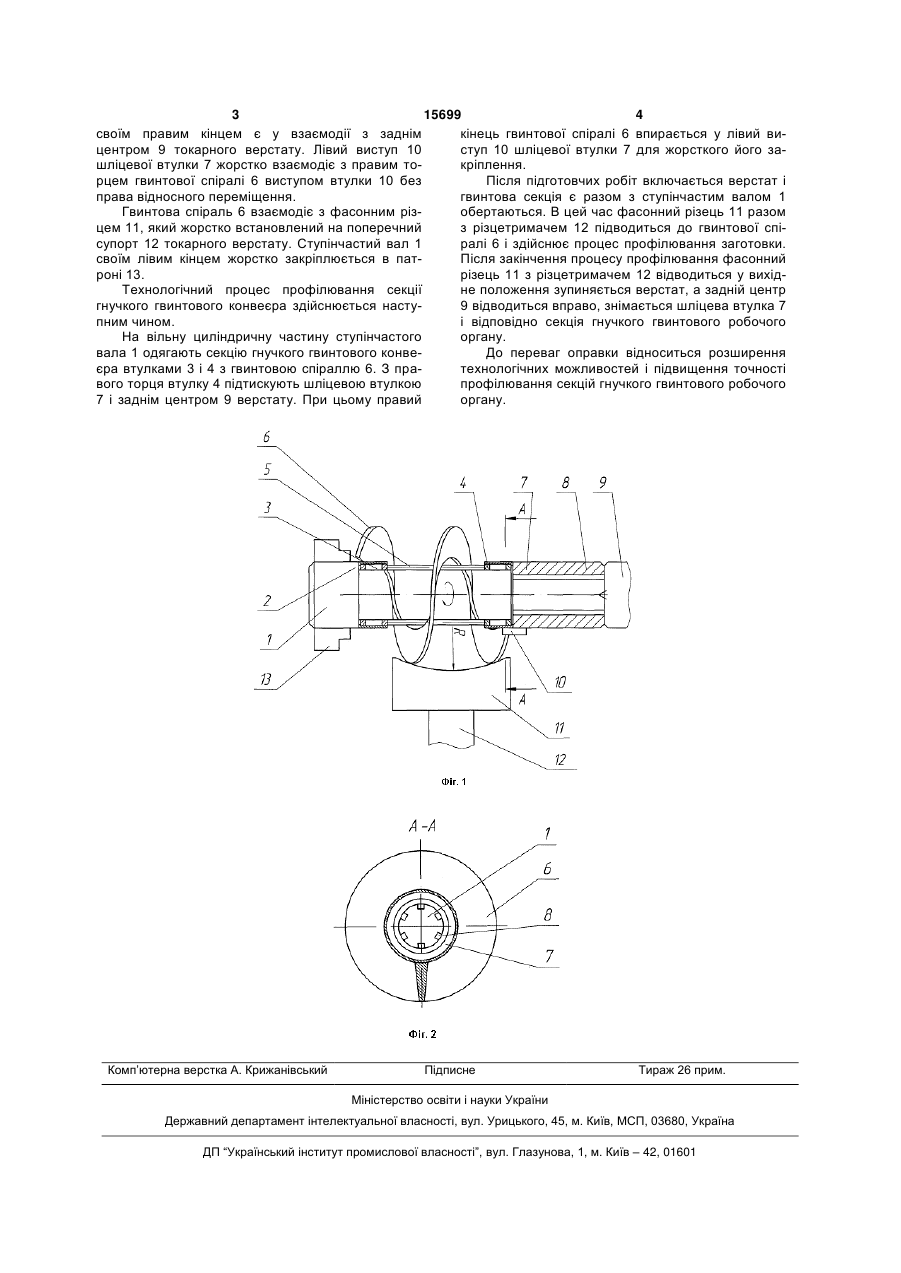

Оправка для профілювання секцій гнучкого гвинтового робочого органа, що виконана у вигляді ступінчастого вала, на якому жорстко закріплена секція гвинтового робочого органа, що містить гвинтову спіраль, ліву і праву крайні втулки, лівий торець якої взаємодіє з ступінчастим виступом ступінчастого вала, а другий правий торець секції 3 15699 4 своїм правим кінцем є у взаємодії з заднім кінець гвинтової спіралі 6 впирається у лівий вицентром 9 токарного верстату. Лівий виступ 10 ступ 10 шліцевої втулки 7 для жорсткого його зашліцевої втулки 7 жорстко взаємодіє з правим токріплення. рцем гвинтової спіралі 6 виступом втулки 10 без Після підготовчих робіт включається верстат і права відносного переміщення. гвинтова секція є разом з ступінчастим валом 1 Гвинтова спіраль 6 взаємодіє з фасонним різобертаються. В цей час фасонний різець 11 разом цем 11, який жорстко встановлений на поперечний з різцетримачем 12 підводиться до гвинтової спісупорт 12 токарного верстату. Ступінчастий вал 1 ралі 6 і здійснює процес профілювання заготовки. своїм лівим кінцем жорстко закріплюється в патПісля закінчення процесу профілювання фасонний роні 13. різець 11 з різцетримачем 12 відводиться у вихідТехнологічний процес профілювання секції не положення зупиняється верстат, а задній центр гнучкого гвинтового конвеєра здійснюється насту9 відводиться вправо, знімається шліцева втулка 7 пним чином. і відповідно секція гнучкого гвинтового робочого На вільну циліндричну частину ступінчастого органу. вала 1 одягають секцію гнучкого гвинтового конвеДо переваг оправки відноситься розширення єра втулками 3 і 4 з гвинтовою спіраллю 6. З пратехнологічних можливостей і підвищення точності вого торця втулку 4 підтискують шліцевою втулкою профілювання секцій гнучкого гвинтового робочого 7 і заднім центром 9 верстату. При цьому правий органу. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMount for shaping of the sections of flexible screw operating unit
Автори англійськоюNovosad Ivan Yaroslavovych
Назва патенту російськоюОправка для профилирования секции гибкого винтового рабочего органа
Автори російськоюНовосад Иван Ярославович
МПК / Мітки
МПК: B23B 5/00
Мітки: профілювання, гвинтового, органа, секцій, гнучкого, робочого, оправка
