Розподільник потоків

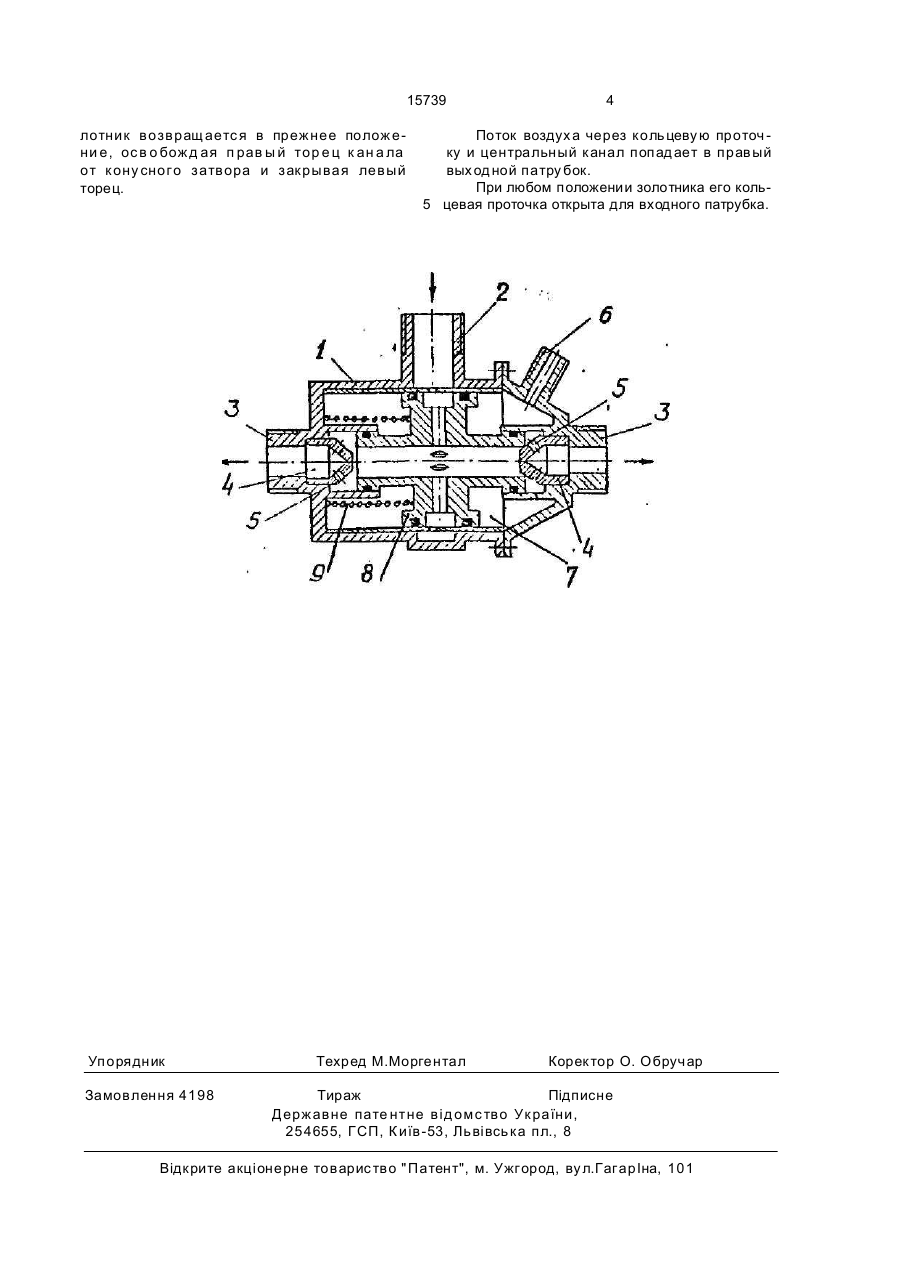

Распределитель потоков, содержащий корпус с двумя выходными линиями, распо Изобретение относится к распределительным устройствам, задачей которых является распределение газовой среды по различным независимым магистралям. Цель изобретения - повышение герметичности и эксплуатационной надежности. На чертеже изображена конструкция распределителя потоков. Распределитель потоков состоит из корпуса 1, имеющего один входной патрубок 2, выполненный на цилиндрической части корпуса, и два выходных патрубка 3, расположенных с противоположных торцов корпуса на общей оси, перпендикулярной входному патрубку. Каждая выходная линия снабжена конусным насадком 4 с отверстиями 5. В корпусе имеется патрубок 6 для подачи воздуха под давлением в управляющую камеру 7. ложенными на общей оси и одной входной линией, ось которой перпендикулярна общей оси выходных линий, установленный в нем с возможностью возвратно-поступательного перемещения золотник с осевым каналом и радиальными отверстиями и узел управления, о т л и ч а ю щ и й с я тем, что осевой канал золотника выполнен сквозным, а в каждой выходной линии установлена полая конусная насадка с отверстиями на ее конической поверхности, поочередно взаимодействующей со сквозным каналом золотника, на наружной поверхности которого выполнена кольцевая проточка, постоянно сообщенная с входной линией и указанным сквозным каналом. Во внутренней полости корпуса установлен золотник 8, имеющий возможность возвратно-поступательного перемещения, и пружина 9. Распределитель потоков работает следующим образом. При подаче воздуха в камеру управления 7 под воздействием давления золотник 8 перемещается, снимая пружину, освобождая торец золотника от конусного насадка 4 со стороны управляющей камеры и закрывая противоположный торец золотника соответствующими конусным насадком. Таким образом поток воздуха из входного патрубка подается в левый выходной патрубок 3 через кольцевую проточку и центральный канал золотника. При сбросе давления из управляющей камеры 7 под воздействием пружины 9 зо С > ел со о 15739 лотник возвращаетс я в прежнее положени е, ос в о божд ая п рав ы й тор е ц к ан а ла от кону сного затвора и закрывая левый торец. Упорядник Замовлення 4198 4 Поток воздух а через кольцеву ю проточ ку и центральный канал попад ает в правый вых од ной патру бок. При любом положении золотника его коль5 цевая проточка открыта для входного патрубка. Техред М.Моргентал Коректор О. Обручар Тираж Підписне Державне пате нтне від омс тво України, 254655, ГСП, К иїв-53, Львівсь ка пл., 8 Відкрите акціонерне товарис тво " Патент", м. Ужгород, ву л.ГагарІна, 101
