Гідравлічний розподільник з електромагнітним приводом для гірничих машин

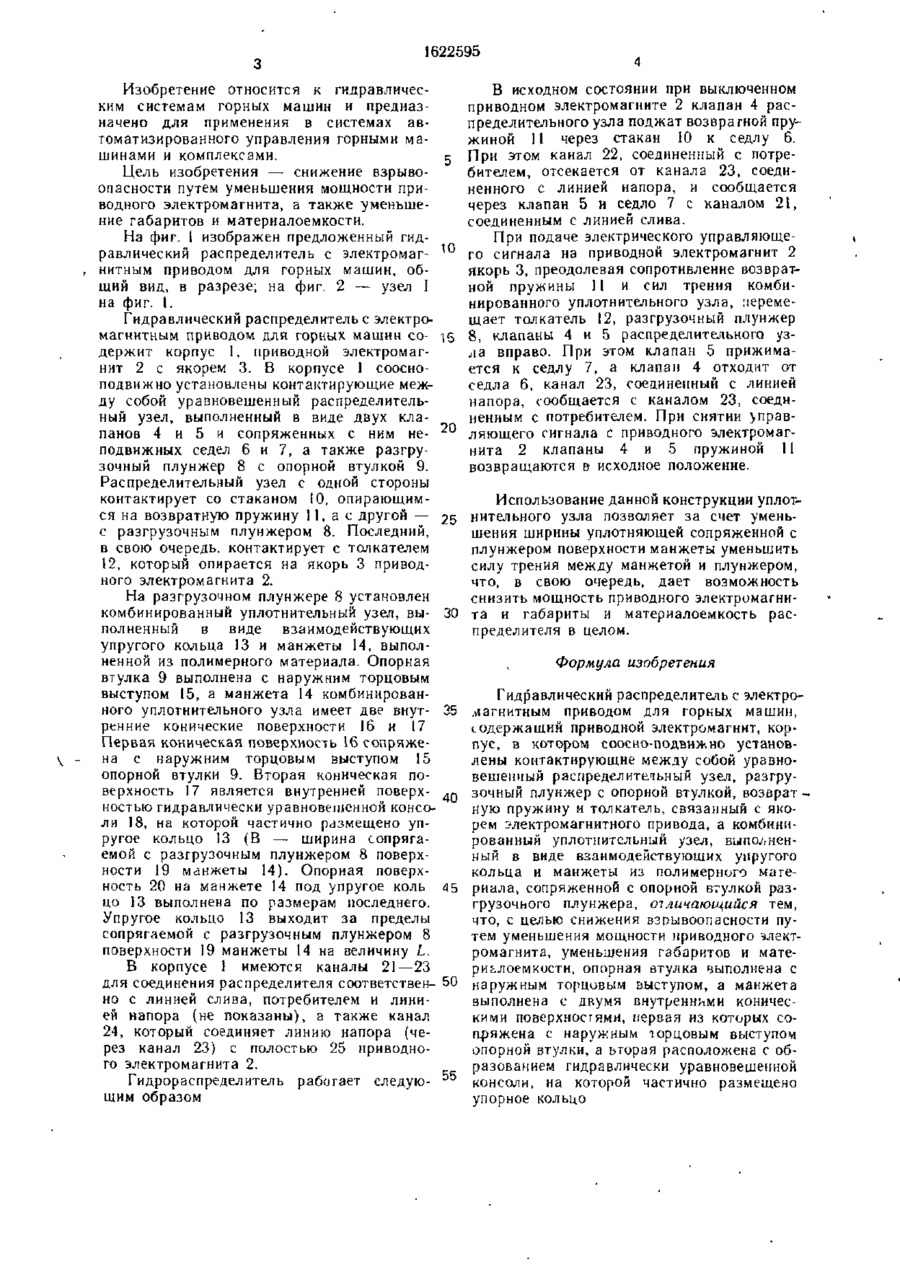

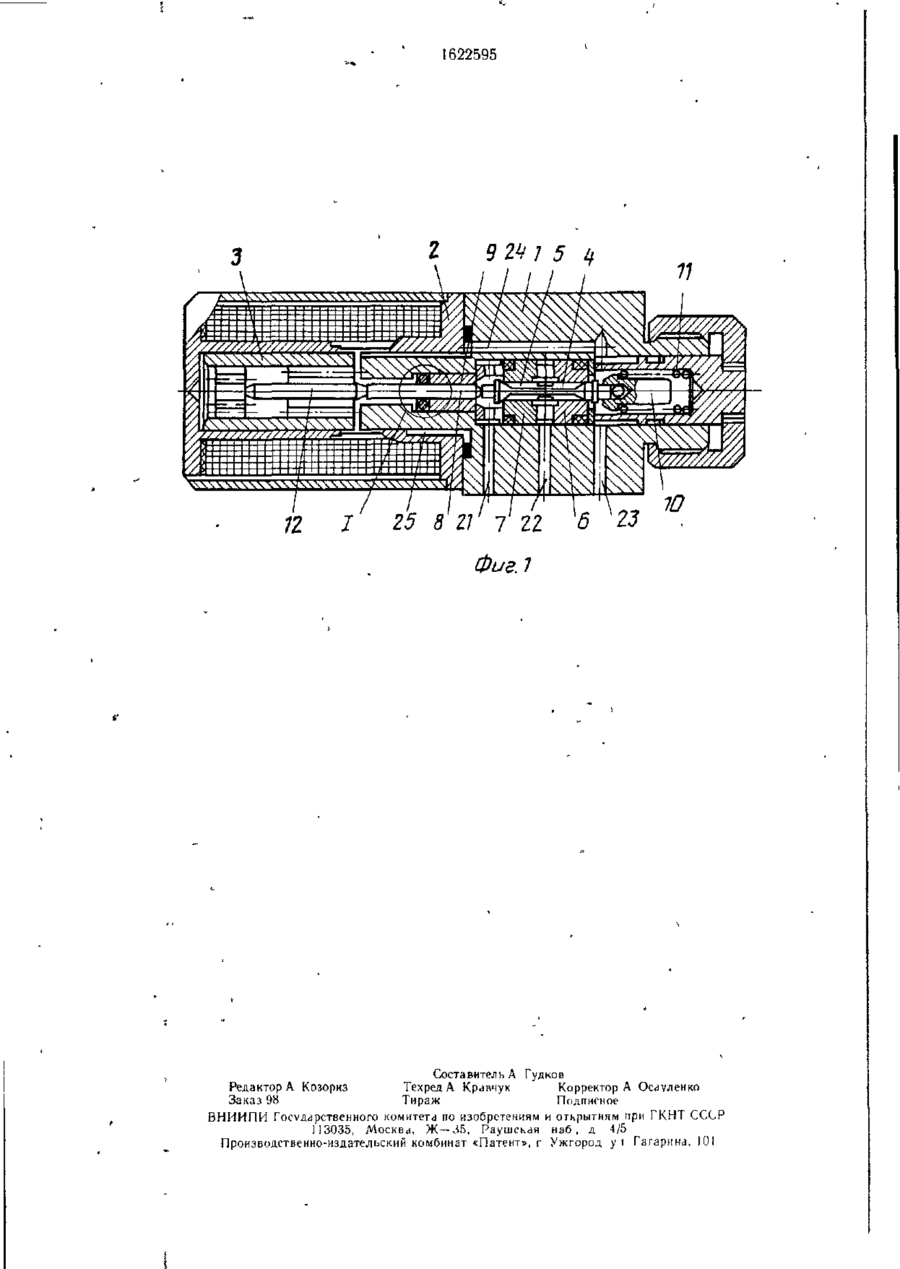

Изобретение относится к гидравлическим системам горных машин и предназначено для применения в системах автоматизированного управления горными машинами и комплексами. Целью изобретения является снижение взрывоопасности путем уменьшения мощности приводного электромагнита, а также уменьшение габаритов и материалоемкости. На разгрузочном плунжере установлен комбинированный уплотни тельный узел, выполненный в виде взаимодействующих упругого кольца кольца 13 и манжеты 14, выполненной из полимерного материала. Опорная втулка 9 выполнена с наружным торцовым выступом 15, а манжета 14 комбинированного уплотнительного узла имеет внутренние конические поверхности 16 и 17. Первая коническая поверхность 16 сопряжена с наружним торцовым выступом 15 опорной втулки 9. Вторая коническая поверхность 17 является внутренней поверхностью гидравлически уравновешенной консоли 18, на которой частично размещено упругое кольцо 13. Использование данной конструкции уплотнительного узла позволяет за счет уменьшения ширины уплотняющей сопряженной с плунжером поверхности І9 манжеты 14 уменьшить силу трения между манжетой 14 и плунжером, что, в свою очередь, дает возможность снизить мощность приводного электромагнита, габариты и материалоемкость распределителя в целом. 2 ил. С I го № СЛ со сд Фиг.? 1622595 V Изобретение относится к гидравлическим системам горных машин и предназначено для применения в системах автоматизированного управления горными машинами и комплексами. Цель изобретения — снижение взрывоопасности путем уменьшения мощности приводного электромагнита, а также уменьшение габаритов и материалоемкости. На фиг. 1 изображен предложенный гидравлический распределитель с электромаг- 10 нитным приводом для горных машин, общий вид, в разрезе; на фиг. 2 — узел I на фиг. 1. Гидравлический распределитель с электромагнитным приводом для горных машин со- 15 держит корпус 1, приводной электромагнит 2 с якорем 3. В корпусе 1 соосноподвижно установлены контактирующие между собой уравновешенный распределительный узел, выполненный в виде двух клапанов 4 и 5 и сопряженных с ним неподвижных седел 6 и 7, а также разгрузочный плунжер 8 с опорной втулкой 9. Распределительный узел с одной стороны контактирует со стаканом 10, опирающимся на возвратную пружину 11, а с другой — с разгрузочным плунжером 8. Последний, в свою очередь, контактирует с толкателем 12, который опирается на якорь 3 приводного электромагнита 2. На разгрузочном плунжере 8 установлен комбинированный уплотнительный узел, вы- 30 полненный в виде взаимодействующих упругого кольца 13 и манжеты 14, выполненной из полимерного материала. Опорная втулка 9 выполнена с наружним торцовым выступом 15, а манжета 14 комбинированного уплотнительного узла имеет две внут- 35 ренние конические поверхности 16 и 17 Первая коническая поверхность 16 сопряжена с наружним торцовым выступом 15 опорной втулки 9. Вторая коническая поверхность 17 является внутренней поверхностью гидравлически уравновешенной консоли 18, на которой частично размещено упругое кольцо 13 (В — ширина сопрягаемой с разгрузочным плунжером 8 поверхности 19 манжеты 14). Опорная поверхность 20 на манжете 14 под упругое коль AS цо 13 выполнена по размерам последнего. Упругое кольцо 13 выходит за пределы сопрягаемой с разгрузочным плунжером 8 поверхности 19 манжеты 14 на величину L. В корпусе 1 имеются каналы 21 — 23 для соединения распределителя соответствен- 50 но с линией слива, потребителем и линией напора (не показаны), а также канал 24, который соединяет линию напора (через канал 23) с полостью 25 приводного электромагнита 2. Гидрораспределитель работает следующим образом В исходном состоянии при выключенном приводном электромагните 2 клапан 4 распределительного узла поджат возвратной пружиной 11 через стакан 10 к седлу 6. При этом канал 22, соединенный с потребителем, отсекается от канала 23, соединенного с линией напора, и сообщается через клапан 5 и седло 7 с каналом 21, соединенным с линией слива. При подаче электрического управляющего сигнала на приводной электромагнит 2 якорь 3, преодолевая сопротивление возвратной пружины 11 и сил трения комбинированного уплотнительного узла, перемещает толкатель 12, разгрузочный плунжер 8, клапаны 4 и 5 распределительного узла вправо. При этом клапан 5 прижимается к седлу 7, а клапан 4 отходит от седла 6, канал 23, соединенный с линией напора, сообщается с каналом 23, соединенным с потребителем. При снятии управляющего сигнала с приводного электромагнита 2 клапаны 4 и 5 пружиной 11 возвращаются в исходное положение. Использование данной конструкции уплотнительного узла позволяет за счет уменьшения ширины уплотняющей сопряженной с плунжером поверхности манжеты уменьшить силу трения между манжетой и плунжером, что, в свою очередь, дает возможность снизить мощность приводного электромагнита и габариты и материалоемкость распределителя в целом. Формула, изобретения Гидравлический распределитель с электромагнитным приводом для горных машин, содержащий приводной электромагнит, корпус, в котором соосно-подвия-.но установлены контактирующие между собой уравновешенный распределительный узел, разгрузочный плунжер с опорной втулкой, возврат ную пружину и толкатель, связанный с якорем электромагнитного привода, а комбинированный уплотнительный узел, выполненный в виде взаимодействующих упругого кольца и манжеты из полимерного материала, сопряженной с опорной втулкой разгрузочного плунжера, отличающийся тем, что, с целью снижения взрывоопасности путем уменьшения мощности приводного электромагнита, уменьшения габаритов и материалоемкости, опорная атулка выполнена с наружным торцовым выступом, а манжета выполнена с двумя внутренними коническими поверхностями, первая из которых сопряжена с наружным торцовым выступом опорной втулки, а вторая расположена с образованием гидравлически уравновешенной консоли, на которой частично размещено упорное кольцо 1622595 9 24 / 5 Ц \ \ \ \ \ \ \ \ \ \ \ и \ у \\ \\\\\\ч\\\\ ч\ \ 11 I 25 8'21' i l l 'б '23 7/7 Фиг. 7 Составитель А Гудков Редактор А Козориз Техред А Кравчук Корректор А Осауленко Заказ 98 Тираж Подписное ВНИИПИ Государственного комитетл по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж— J5, Раушская наб . д 4/5 Производственно-издательский комбинат «Патент», г Ужгород у і Гагарину 101
