Механізм зміни вильоту стрілової системи крана з горизонтальним переміщенням вантажу
Номер патенту: 16133
Опубліковано: 17.07.2006
Автори: Ярошенко Володимир Федорович, Паламарчук Дмитро Анатолійович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Механізм зміни вильоту стрілової системи крана з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої відтяжки, вантажного каната та стріли, який відрізняється тим, що на кронштейнах противаги жорстко закріплені некруглі зубчасті сектори, що перебувають в постійному зачепленні з некруглими зубчастими колесами, з'єднаними з редуктором електродвигуна з можливістю отримання обертового моменту від нього, причому стрілові тяги шарнірно прикріплені одним кінцем до короткого плеча кронштейнів противаги, а другим кінцем шарнірно закріплені на стрілі крана.
Текст

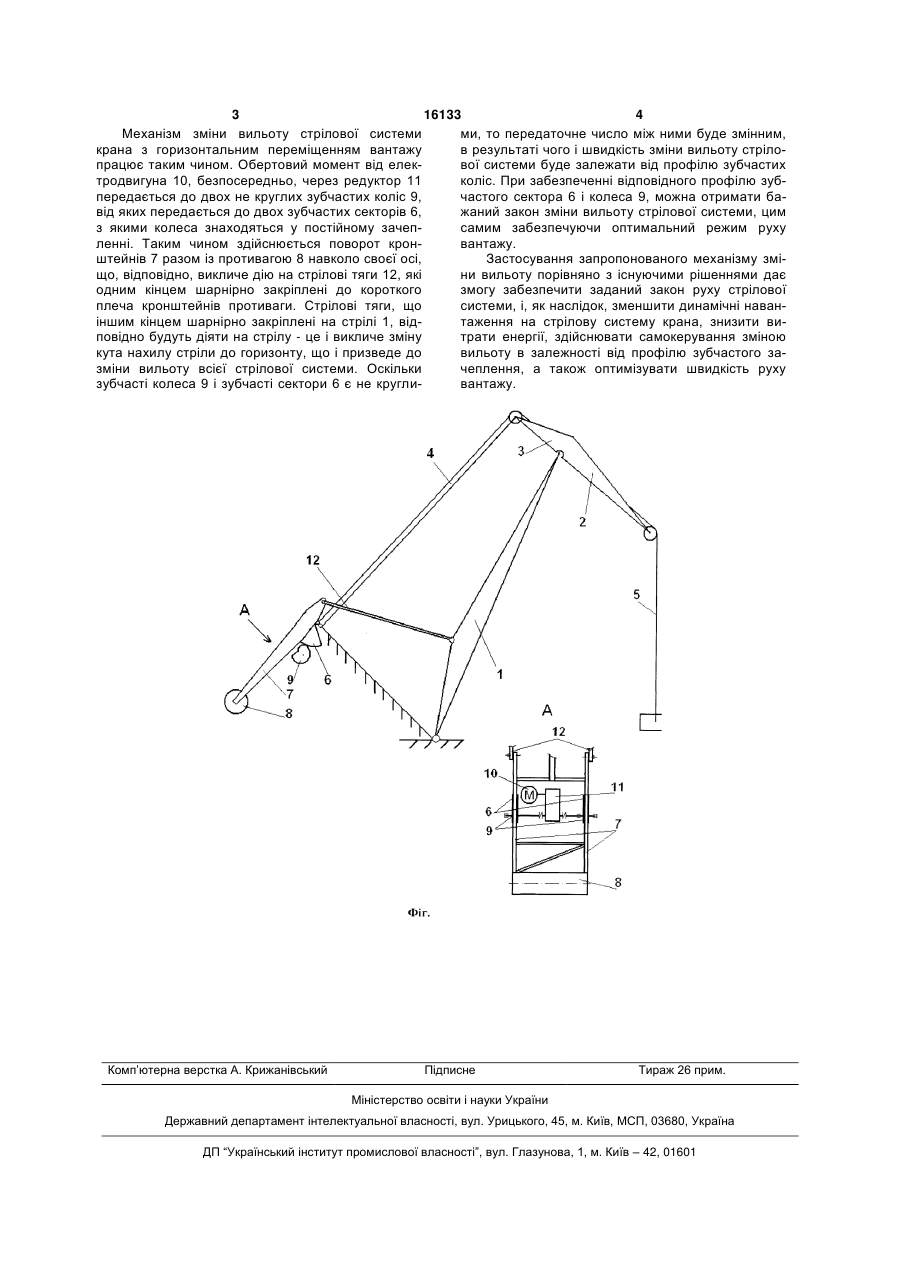

Механізм зміни вильоту стрілової системи крана з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої 3 16133 4 Механізм зміни вильоту стрілової системи ми, то передаточне число між ними буде змінним, крана з горизонтальним переміщенням вантажу в результаті чого і швидкість зміни вильоту стрілопрацює таким чином. Обертовий момент від елеквої системи буде залежати від профілю зубчастих тродвигуна 10, безпосередньо, через редуктор 11 коліс. При забезпеченні відповідного профілю зубпередається до двох не круглих зубчастих коліс 9, частого сектора 6 і колеса 9, можна отримати бавід яких передається до двох зубчастих секторів 6, жаний закон зміни вильоту стрілової системи, цим з якими колеса знаходяться у постійному зачепсамим забезпечуючи оптимальний режим руху ленні. Таким чином здійснюється поворот кронвантажу. штейнів 7 разом із противагою 8 навколо своєї осі, Застосування запропонованого механізму зміщо, відповідно, викличе дію на стрілові тяги 12, які ни вильоту порівняно з існуючими рішеннями дає одним кінцем шарнірно закріплені до короткого змогу забезпечити заданий закон руху стрілової плеча кронштейнів противаги. Стрілові тяги, що системи, і, як наслідок, зменшити динамічні наваніншим кінцем шарнірно закріплені на стрілі 1, відтаження на стрілову систему крана, знизити виповідно будуть діяти на стрілу - це і викличе зміну трати енергії, здійснювати самокерування зміною кута нахилу стріли до горизонту, що і призведе до вильоту в залежності від профілю зубчастого зазміни вильоту всієї стрілової системи. Оскільки чеплення, а також оптимізувати швидкість руху зубчасті колеса 9 і зубчасті сектори 6 є не кругливантажу. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of change of the crane radius with horizontal load displacement
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Palamarchuk Dmytro Anatoliiovych
Назва патенту російськоюМеханизм изменения вылета стреловой системы крана с горизонтальным перемещением груза
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Паламарчук Дмитрий Анатольевич
МПК / Мітки
МПК: B66C 19/00
Мітки: переміщенням, зміни, вантажу, стрілової, горизонтальним, системі, механізм, крана, вильоту
