Механізм зміни вильоту стрілової системи крана з горизонтальним переміщенням вантажу
Номер патенту: 16134
Опубліковано: 17.07.2006
Автори: Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Паламарчук Дмитро Анатолійович
Формула / Реферат
Механізм зміни вильоту стрілової системи крана з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої відтяжки, вантажного каната та стріли, який відрізняється тим, що містить поліспаст підйому стріли, який однією блочною обоймою закріплений до стріли, а другою блочною обоймою - до нерухомого стояка, причому вільний кінець каната поліспасту через обвідні блоки заведений на поверхню нециліндричного барабана, виконаного у вигляді однопорожнистого гіперболоїда, який має можливість отримання обертового моменту від електродвигуна через редуктор та гальмо, встановлене між редуктором і барабаном.
Текст

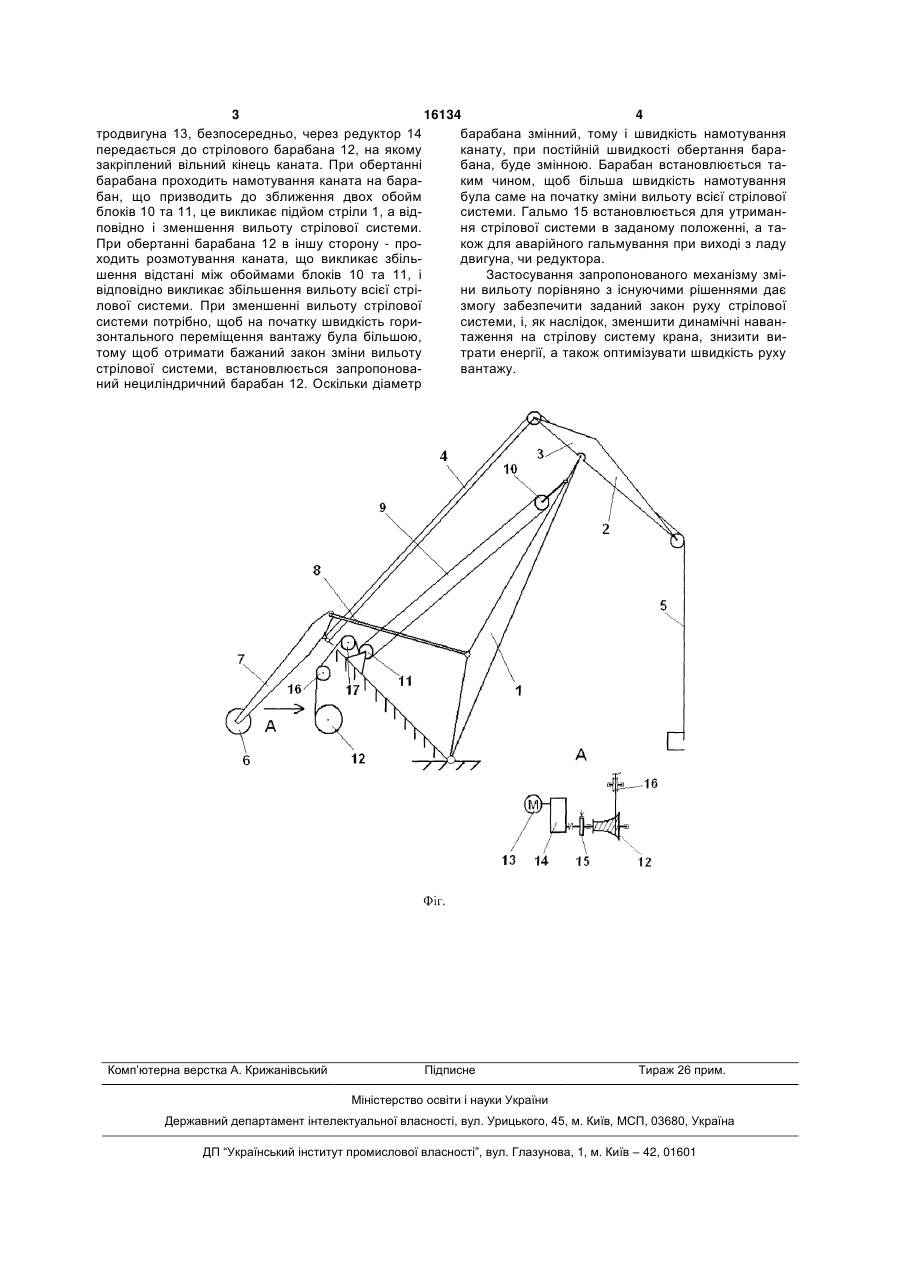

Механізм зміни вильоту стрілової системи крана з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої 3 16134 4 тродвигуна 13, безпосередньо, через редуктор 14 барабана змінний, тому і швидкість намотування передається до стрілового барабана 12, на якому канату, при постійній швидкості обертання баразакріплений вільний кінець каната. При обертанні бана, буде змінною. Барабан встановлюється табарабана проходить намотування каната на бараким чином, щоб більша швидкість намотування бан, що призводить до зближення двох обойм була саме на початку зміни вильоту всієї стрілової блоків 10 та 11, це викликає підйом стріли 1, а відсистеми. Гальмо 15 встановлюється для утриманповідно і зменшення вильоту стрілової системи. ня стрілової системи в заданому положенні, а таПри обертанні барабана 12 в іншу сторону - прокож для аварійного гальмування при виході з ладу ходить розмотування каната, що викликає збільдвигуна, чи редуктора. шення відстані між обоймами блоків 10 та 11, і Застосування запропонованого механізму змівідповідно викликає збільшення вильоту всієї стріни вильоту порівняно з існуючими рішеннями дає лової системи. При зменшенні вильоту стрілової змогу забезпечити заданий закон руху стрілової системи потрібно, щоб на початку швидкість горисистеми, і, як наслідок, зменшити динамічні наванзонтального переміщення вантажу була більшою, таження на стрілову систему крана, знизити витому щоб отримати бажаний закон зміни вильоту трати енергії, а також оптимізувати швидкість руху стрілової системи, встановлюється запропоновавантажу. ний нециліндричний барабан 12. Оскільки діаметр Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of change of the crane radius with horizontal load displacement
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Palamarchuk Dmytro Anatoliiovych
Назва патенту російськоюМеханизм изменения вылета стреловой системы крана с горизонтальным перемещением груза
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Паламарчук Дмитрий Анатольевич
МПК / Мітки
МПК: B66C 19/00
Мітки: вантажу, крана, системі, переміщенням, механізм, зміни, стрілової, горизонтальним, вильоту
