Пристрій для герметизації при випробуванні тиском фланцевих з`єднань високого тиску нафтогазопромислового обладнання

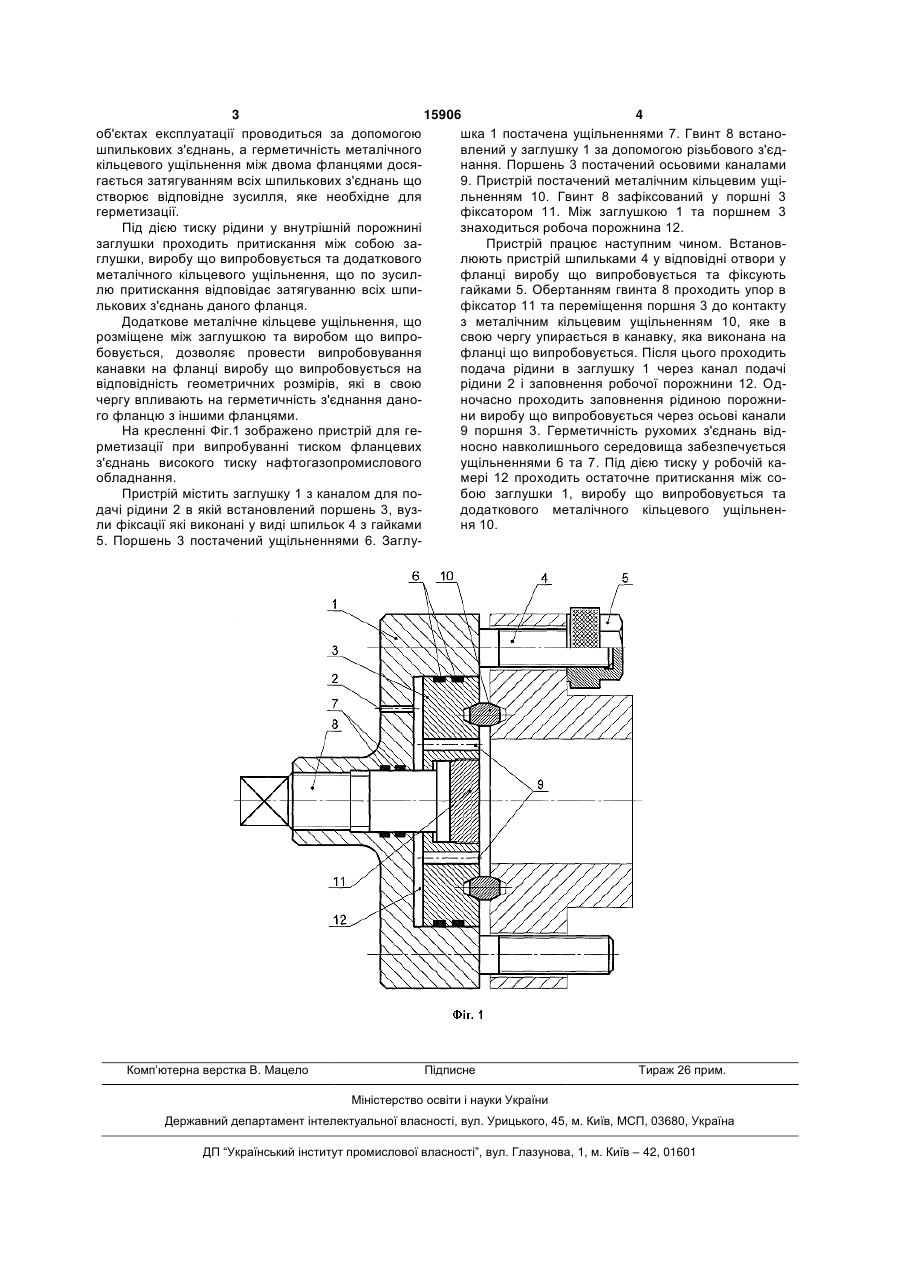

Пристрій для герметизації при випробовуванні тиском фланцевих з'єднань високого тиску нафтогазопромислового обладнання, що містить заглушку з каналом для подачі рідини, поршень, вузол фіксації випробувального виробу і заглушки одне до одного та ущільнення, який відрізняється тим, що вузол фіксації випробувального виробу і заглушки одне до одного виконаний у вигляді шпильок з гайками, поршень оснащений гвинтом, в поршні рівномірно по колу виконані осьові канали і пристрій оснащено додатковим металевим кільцевим ущільненням. (19) (21) u200601132 (22) 06.02.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Вайсберг Григорій Львович, Добровольський Ігор Володимирович, Ленкевич Юрій Євгенович, Римчук Данило Васильович (73) ДОЧІРНЄ ПІДПРИЄМСТВО "ВОЄНІЗОВАНА АВАРІЙНО-РЯТУВАЛЬНА (ГАЗОРЯТУВАЛЬНА) СЛУЖБА "ЛІКВО" НАФТОГАЗОВОЇ ПРОМИСЛОВОСТІ" 3 15906 4 об'єктах експлуатації проводиться за допомогою шка 1 постачена ущільненнями 7. Гвинт 8 встаношпилькових з'єднань, а герметичність металічного влений у заглушку 1 за допомогою різьбового з'єдкільцевого ущільнення між двома фланцями досянання. Поршень 3 постачений осьовими каналами гається затягуванням всіх шпилькових з'єднань що 9. Пристрій постачений металічним кільцевим ущістворює відповідне зусилля, яке необхідне для льненням 10. Гвинт 8 зафіксований у поршні 3 герметизації. фіксатором 11. Між заглушкою 1 та поршнем 3 Під дією тиску рідини у внутрішній порожнині знаходиться робоча порожнина 12. заглушки проходить притискання між собою заПристрій працює наступним чином. Встановглушки, виробу що випробовується та додаткового люють пристрій шпильками 4 у відповідні отвори у металічного кільцевого ущільнення, що по зусилфланці виробу що випробовується та фіксують лю притискання відповідає затягуванню всіх шпигайками 5. Обертанням гвинта 8 проходить упор в лькових з'єднань даного фланця. фіксатор 11 та переміщення поршня 3 до контакту Додаткове металічне кільцеве ущільнення, що з металічним кільцевим ущільненням 10, яке в розміщене між заглушкою та виробом що випросвою чергу упирається в канавку, яка виконана на бовується, дозволяє провести випробовування фланці що випробовується. Після цього проходить канавки на фланці виробу що випробовується на подача рідини в заглушку 1 через канал подачі відповідність геометричних розмірів, які в свою рідини 2 і заповнення робочої порожнини 12. Одчергу впливають на герметичність з'єднання даноночасно проходить заповнення рідиною порожниго фланцю з іншими фланцями. ни виробу що випробовується через осьові канали На кресленні Фіг.1 зображено пристрій для ге9 поршня 3. Герметичність рухомих з'єднань відрметизації при випробуванні тиском фланцевих носно навколишнього середовища забезпечується з'єднань високого тиску нафтогазопромислового ущільненнями 6 та 7. Під дією тиску у робочій каобладнання. мері 12 проходить остаточне притискання між соПристрій містить заглушку 1 з каналом для побою заглушки 1, виробу що випробовується та дачі рідини 2 в якій встановлений поршень 3, вуздодаткового металічного кільцевого ущільненли фіксації які виконані у виді шпильок 4 з гайками ня 10. 5. Поршень 3 постачений ущільненнями 6. Заглу Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
