Пристрій для затягування гайок фланцевих з’єднань

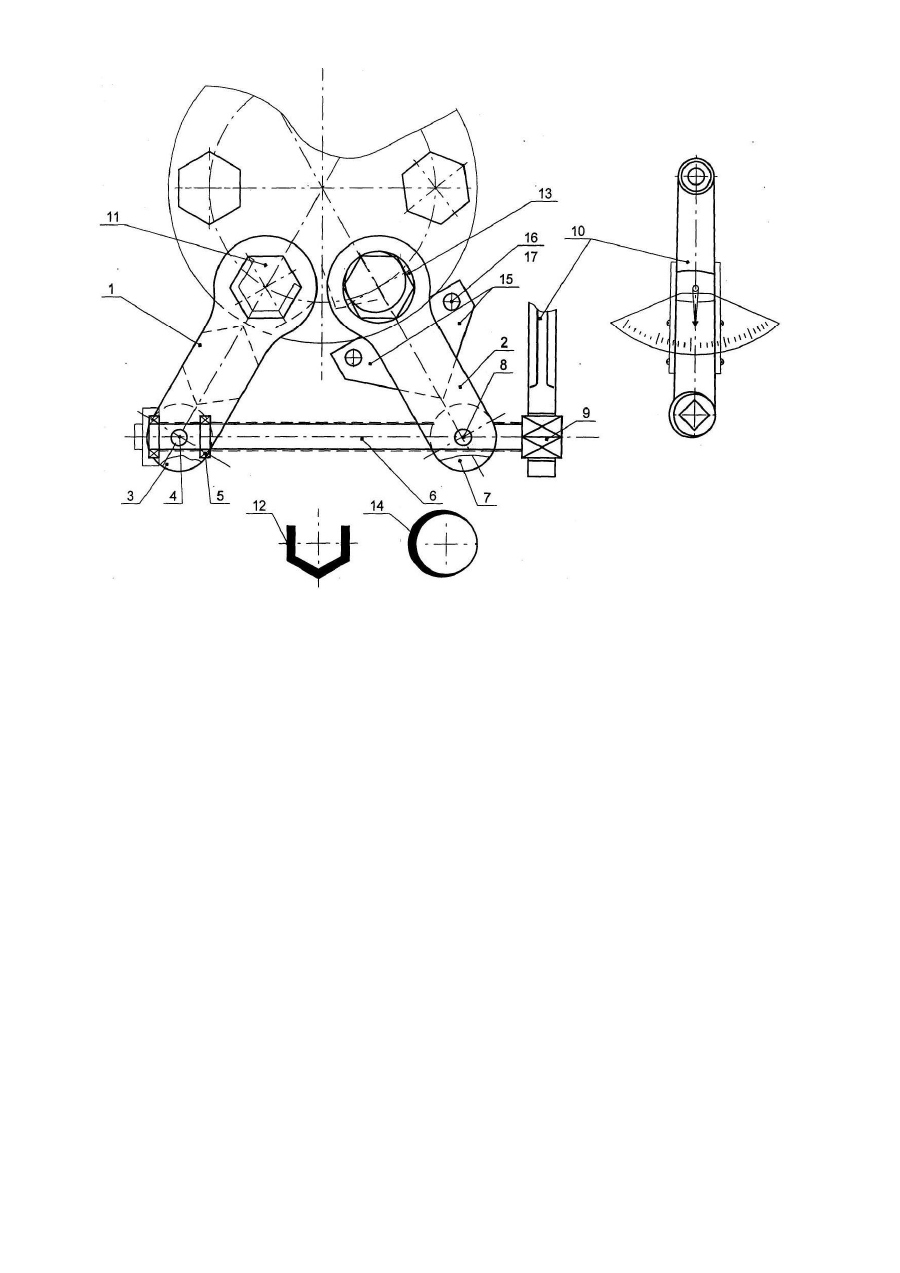

Винахід відноситься до нафтової і газової промисловості і може бути використаний під час ліквідації аварій на нафтових і газових свердловинах. Відомий важільний гайкокрут складається із робочого і опорного важелів, з'єднаних між собою виконавчим механізмом [див. а.с. №1004087 М. кл. В25В21/00] - прототип. Виконавчий механізм пристрою виконаний у вигляді гідроприводу, що потребує наявності вільного доступу до фланцевого з'єднання і достатнього простору для розміщення гідроприводу. При ліквідації аварій на нафтових і газових свердловинах виникає необхідність оперативного затягування гайок різного діаметра у той час як доступ до фланцевого з'єднання утруднений і простір для розміщення пристрою обмежений. В основу винаходу поставлена задача удосконалення пристрою для затягування гайок фланцевих з'єднань, у якому за рахунок конструкції виконавчого механізму у виді гвинтової пари і знімних ексцентричних шестигранних і циліндричних втулок забезпечується можливість роботи пристрою в обмеженому просторі і можливість затягування гайок різного діаметра з фіксованим моментом та високою зручністю переналагоджуванім, що розширити його технологічні можливості. Поставлена задача вирішується за рахунок того, що у пристрої для затягування гайок фланцевих з'єднань, що містить робочий і опорний важелі, з'єднані між собою виконавчим механізмом, новим є те, що вільний кінець робочого важеля обладнаний опорною втулкою, яка розміщена на ньому на осях і в якій виконано радіальний отвір, пристрій оснащений робочим гвинтом, один кінець якого розміщений у радіальному отворі опорної втулки на опорних підшипниках з можливістю обертання, опорний важіль оснащений гвинтовою втулкою, що розміщена на осях в отворах, виконаних у вільному кінці опорного важеля, у гвинтовій втулці виконано різьбовий радіальний отвір, у якому розміщений робочий гвинт, на вільному кінці робочого гвинта виконаний чотиригранний хвостовик, і робочий гвинт оснащений, розміщеною на чотиригранному хвостовику, динамометричною рукояткою з утворенням виконавчого механізму, у другому кінці робочого важеля виконаний шестигранний отвір, пристрій оснащений фіксованою знімною ексцентричною шестигранною втулкою, що розміщена в шестигранному отворі робочого важеля, у другому кінці опорного важеля виконано циліндричний отвір, пристрій оснащений фіксованою знімною ексцентричною циліндричною втулкою, котра розміщена у циліндричному отворі опорного важеля, на опорному важелі виконані симетричні упори-укоси, які оснащені упорними штирями, в упорах-укосах паралельно вісі гайки, що затягується, виконані наскрізні отвори, у яких розміщені упорні штирі. Виконавчий механізм, що виконаний у виді гвинтової пари і закріплений через підшипники в робочому важелі, дозволяє використовувати пристрій у важко доступних місцях, як для затягування гайок з'єднання, так і для відкручування. Опорний важіль, що має упори-укоси, у наскрізні отвори яких уставлені циліндричні штирі, дозволяє безупинно затягувати або відпускати гайку через робочий важіль. Ексцентричні шестигранні і циліндричні втулки, відповідно на робочому й опорному важелях, дозволяють використовувати пристрій на різні типорозміри гайок фланцевих з'єднань. На кресленні зображено пристрій для затягування гайок фланцевих з'єднань. Пристрій містить робочий важіль 1 І опорний важіль 2, що виконані у виді накидних ключів з роздвоєною плоскою хвостовою частиною і з'єднаних між собою гвинтовим механізмом. У хвостовій частині робочого важеля розташована опорна втулка 3 з можливістю обертання навколо осей 4. В опорній втулці виконаний отвір, у якому, з можливістю вільного обертання і без можливості осьового переміщення, на опорних підшипниках 5 установлений робочий гвинт 6. У хвостовій частині опорного важеля 2 розміщена різьбова втулка 7, що установлена з можливістю обертання навколо вісі 8. У гвинтовій втулці 7 виконаний радіальний отвір з різьбою, у котрий вкручений робочий гвинт 6. На вільному кінці робочого гвинта 6 виконаний чотиригранний хвостовик 9, на якому розміщено динамометричний ключ 10 (замість ключа 10 може бути використаний електропривід, гідропривід, пневмопривід). Робочий важіль 1 виконаний у виді накидного ключа. У робочому важелі 1 виконаний шестигранний отвір 11, у якому розміщена ексцентрична розрізна втулка 12, розмір якої залежить від типорозміру гайки, що затягується. В опорному важелі 2 виконано циліндричний отвір 13, у якому розміщена знімна циліндрична втулка 14, розмір якоїзалежить від типорозміру гайки. У середній частині опорного важеля 2 виконані упори-укоси 15 із просвердленими наскрізними отворами 16, у яких розміщені циліндричні штирі 17, що опираються на зовнішню циліндричну поверхню фланця. Пристрій працює наступним чином: Вихідне положення при затягуванні - обидва важелі зведені разом за допомогою робочого гвинта. Шестигранним отвором робочий важіль 1 установлюється на гайку, що затягується, циліндричним отвором опорний важіль 2 установлюється на опорну гайку праворуч шпильки, що знаходиться поруч. При обертанні робочого гвинта 6 в напрямку обертання годинникової стрілки, за допомогою динамометричної рукоятки 10, насадженої на чотиригранний кінець 9, він, вкручуючись в різьбову втулку 7, що кріпиться за допомогою вісі 8 до опорного важеля 2 через опорні підшипники 5, діє на опорну втулку 3 і через осі 4, у цілому, на робочий важіль 1, у шестигранному отворі 11 якого, знаходиться гайка, що затягується, чи змінні ексцентричні шестигранні втулки 12 для іншого розміру гайки. Опорний важіль 2 фіксується циліндричним отвором 13 на опорній гайці з'єднання, що затягується, у який можуть бути вставлені ексцентричні циліндричні втулки 14 для іншого типорозміру гайки, і циліндричними штирями 17, вставленими в отвори 16 на упорах-укосах 15, що опираються на зовнішню поверхню фланця деталей, що скріплюються. Обертання робочому гвинту може бути передане як ручним приводом, так і електричним, пневматичним, гідравлічним.
