Пристрій для герметизації муфтових з’єднань труб

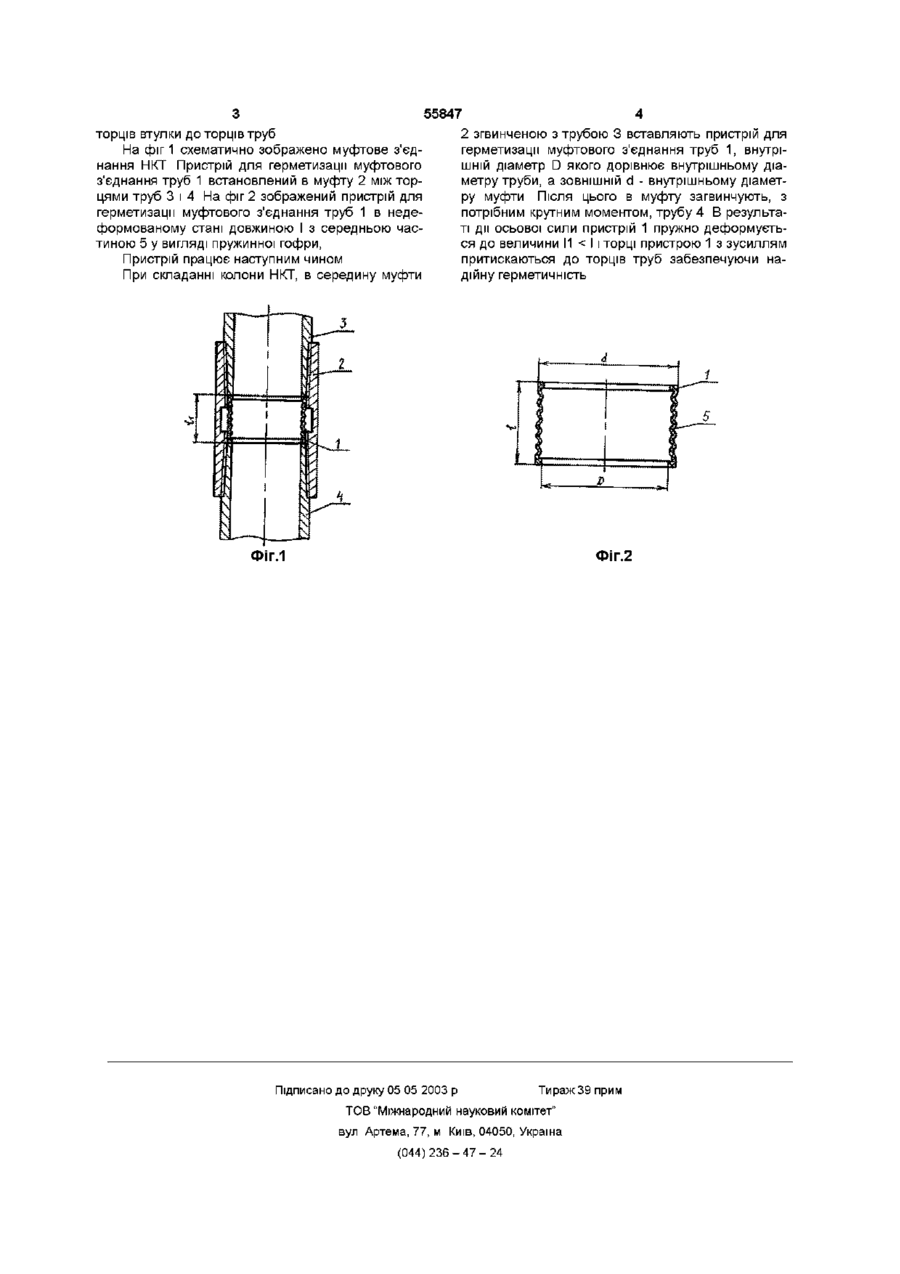

Пристрій для герметизації муфтового з'єднання труб, який встановлюється між торцями труб і являє собою циліндричну втулку, середня частина якої має розточки і проточки, які чергуються по її довжині, який відрізняється тим, що середня частина виконана у вигляді пружинної гофри Винахід стосується нафтовидобувної галузі, а саме муфтового з'єднання насосно-компресорних труб (НКТ) Відомий пристрій для герметизації муфтового з'єднання труб [Вопросы эксплуатации и изготовления бурильных, утяжеленных бурильных, обсадных и насосно-компрессорных труб - М ВНИИОЭНГ, 1968, 104с Обзор зарубежной литературы Сер Бурение], який встановлюється між торцями труб і являє собою еластичну циліндричну втулку Даний пристрій не здатний деформуватися на потрібну величину при значному відносному переміщенні торців труб, що може призвести до його руйнування і втрати герметичності муфтового з'єднання Відомий пристрій для герметизації муфтового з'єднання труб, найбільш близький до винаходу по сукупності ознак [АС СРСР №1216320 кл МПК Е21В17/04 09 04 84], який встановлюється між торцями труб і являє собою циліндричну втулку, яка має в середній частині деформовану в холодному стані частину, з розточками і проточками, які чергуються по її довжині і утворюють поверхні, які контактують між собою при деформації середньої частини циліндричної втулки Така конструкція пристрою потребує вибору його матеріалу з низьким модулем пружності, оскільки в середній частині пристрою відбуваються значні деформації і вона може бути зруйнована В результаті порушується герметичність муфтового з'єднання Матеріали з низьким модулем пружності, такі як гума не ДОВГОВІЧНІ, а пластична деформація середньої частини не забезпечує надійного притискання торців втулки до торців НКТ Під час експлуатації свердловин НКТ важливим є забезпечення герметичності муфтового з'єднання НКТ Незахищена ділянка між торцями з'єднуваних труб також є причиною відкладень парафіну в ній, що зменшує просвіт труби і створює опір проходженню рідини В зв'язку з тим, що віддаль між торцями з'єднуваних труб може бути різною при кожному згвинчуванні-розгвинчуванні з'єднання і її важко передбачити, пристрій для герметизації повинен бути здатним деформуватися в осьовому напрямку на певну величину, яка дорівнює різниці максимальної і мінімальної можливої віддалі між торцями з'єднуваних труб В основу винаходу покладено завдання створити такий пристрій для герметизації муфтового з'єднання труб в якому б середня його частина мала б можливість пружно деформуватись в осьовому напрямку на задану величину Задача вирішується наступним чином У пристрої для герметизації муфтового з'єднання труб, який встановлюється між торцями труб і являє собою циліндричну втулку, середня частина якої має розточки і проточки, які чергуються по її довжині, згідно з винаходом ця середня частина виконана у вигляді пружинної гофри Застосування середньої частини у вигляді пружинної гофри дозволяє виготовляти пристрій для герметизації з більш жорсткого і твердого матеріалу Це підвищить ДОВГОВІЧНІСТЬ пристрою і дозволить використовувати його багаторазово Здатність середньої частини пружно деформуватись в осьовому напрямку на задану величину дозволить забезпечити більш надійне притискання 00 ю ю 55847 торців втулки до торців труб На фіг 1 схематично зображено муфтове з'єднання НКТ Пристрій для герметизації муфтового з'єднання труб 1 встановлений в муфту 2 між торцями труб 3 і 4 На фіг 2 зображений пристрій для герметизації муфтового з'єднання труб 1 в недеформованому стані довжиною І з середньою частиною 5 у вигляді пружинної гофри, Пристрій працює наступним чином При складанні колони НКТ, в середину муфти 2 згвинченою з трубою 3 вставляють пристрій для герметизації муфтового з'єднання труб 1, внутрішній діаметр D якого дорівнює внутрішньому діаметру труби, а ЗОВНІШНІЙ d - внутрішньому діаметру муфти Після ЦЬОГО В муфту загвинчують, з потрібним крутним моментом, трубу 4 В результаті дії осьової сили пристрій 1 пружно деформується до величини 1 < І і торці пристрою 1 з зусиллям 1 притискаються до торців труб забезпечуючи надійну герметичність ФІГ.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
