Механізм приводу дозуючих заслінок

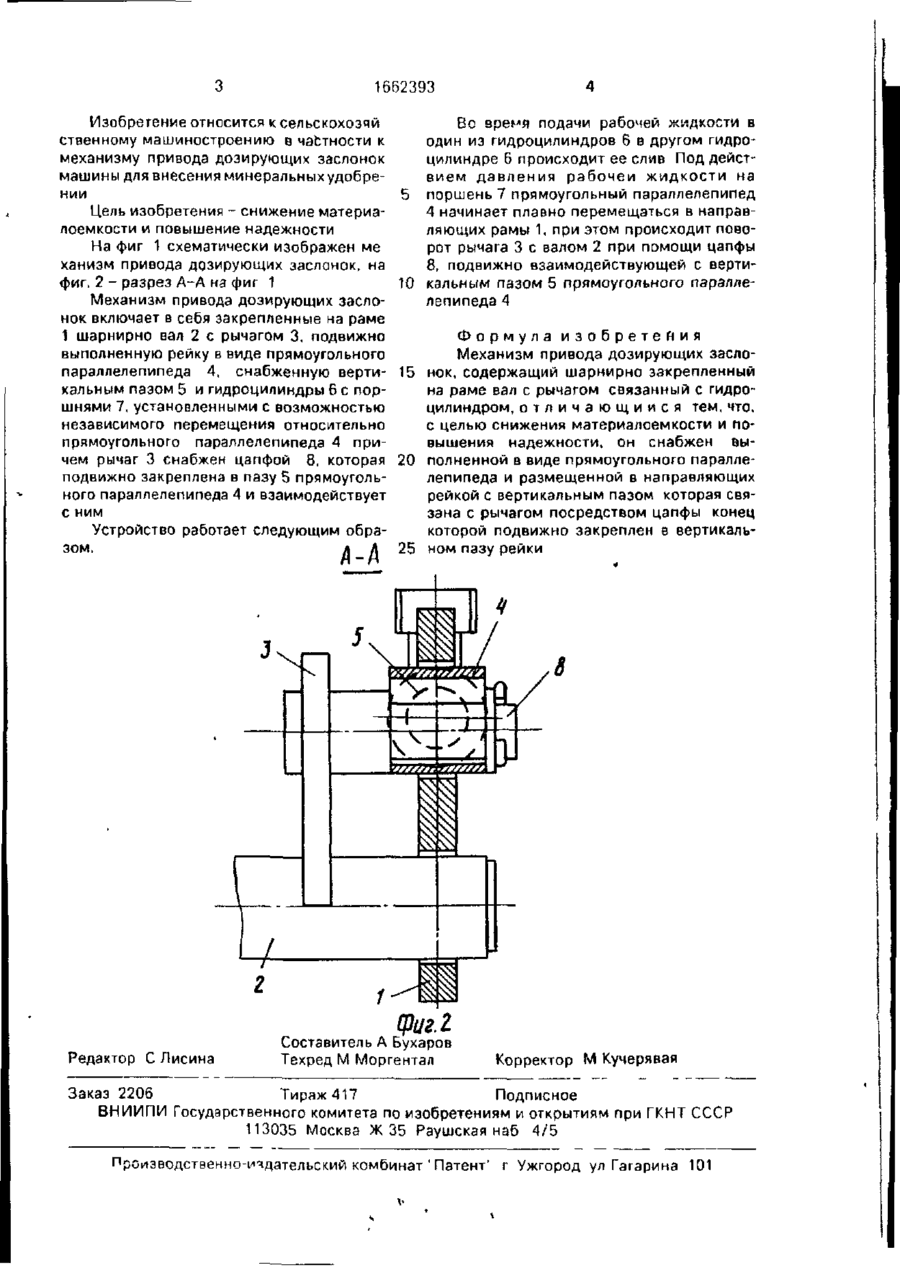

Изобретение относится к сельскохозяй ственному машиностроению Целью изо бретения является снижение материалоемкости и повышение надежности Механизм привода дозирующих заслонок включает закрепленные на раме 1 вал 2 с рычагом 3 подвижно выполненную рейку в виде прямоугольного параллелепипеда 4 снабженную вертикальным пазом 5 гидроцилиндры 6 поршни 7 и цапфу 8 Под действием давления рабочей жидкости на поршень 7 прямоугольный параллелепипед 4 перемещается в направляющих рамы 1, при этом происходит поворот рычага 3 с валом 2 посредством цапфы 8 подвижно взаимодействующей с вертикальным пазом 5 параллелепипеда 4 2 ил т С о о ю со о со ООМЬ 1662393 Изобретение относится к сельскохозчи ственному машиностроению в частности к механизму привода дозирующих заслонок машины для внесения минеральныхудобрении Цель изобретения - снижение материалоемкости и повышение надежности На фиг 1 схематически изображен ме ханизм привода дозирующих заслонок, на фиг. 2 - разрез А-А на фиг 1 Механизм привода дозирующих заслонок включает в себя закрепленные на раме 1 шарнирно вал 2 с рычагом 3, подвижно выполненную рейку в виде прямоугольного параллелепипеда 4, снабженную вертикальным пазом 5 и гидроцилиндры б с поршнями 7, установленными с возможностью независимого перемещения относительно прямоугольного параллелепипеда 4 причем рычаг 3 снабжен цапфой 8, которая подвижно закреплена в пазу 5 прямоугольного параллелепипеда 4 и взаимодействует с ним Устройство работает следующим обра Во время подачи рабочей жидкости в один из гидроцилиндров 6 в другом гидроцилиндре 6 происходит ее слив Под действием давления рабочей жидкости на 5 поршень 7 прямоугольный параллелепипед 4 начинает плавно перемещаться в направляющих рамы 1, при этом происходит поворот рычага 3 с валом 2 при помощи цапфы 8, подвижно взаимодействующей с верти10 кальным пазом 5 прямоугольного параллелепипеда 4 Формула изобретения Механизм привода дозирующих засло15 нок, содержащий шарнирно закрепленный на раме вал с рычагом связанный с гидроцилиндром, о т л и ч а ю щ и й с я тем, что, с целью снижения материалоемкости и повышения надежности, он снабжен вы20 полненной в виде прямоугольного параллелепипеда и размещенной в направляющих рейкой с вертикальным пазом которая связана с рычагом посредством цапфы конец которой подвижно закреплен в вертикаль25 ном пазу рейки фиг.г Редактор С Лисина Составитель А Бухаров Техред М Моргентал Корректор М Кучерявая Заказ 2206 Тираж 417 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж 35 Раушская наб 4/5 Производственно-издательский комбинат'Патент' г Ужгород ул Гагарина 101
