Блок будівельний

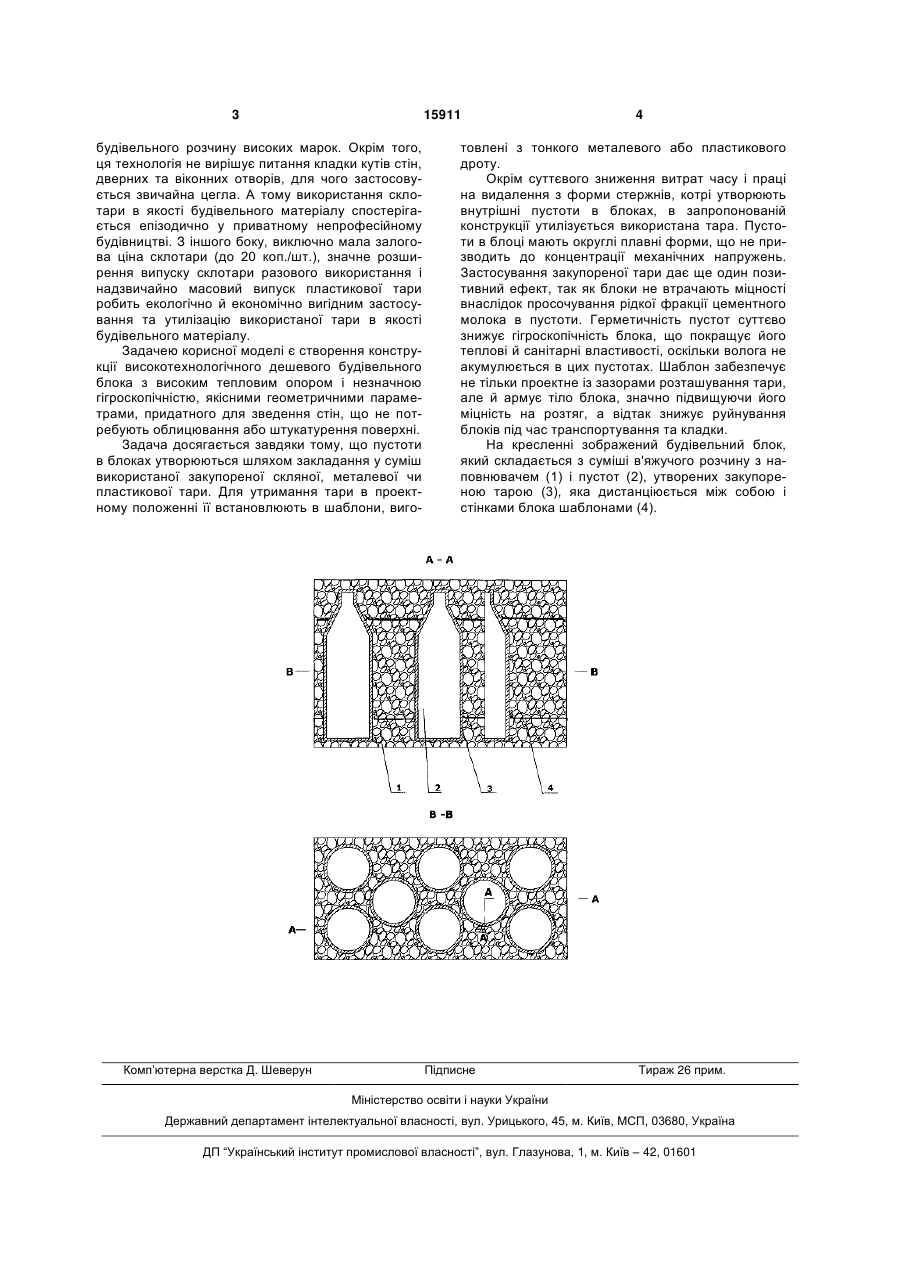

Будівельний блок, виготовлений із суміші в’яжучого розчину з наповнювачем, в об'ємі якої за допомогою форми створено декілька пустот, який відрізняється тим, що пустоти, утворені закупореною тарою, котра дистанціюється одна відносно одної і стінок форми шаблоном, виготовленим із тонкого металевого чи пластикового дроту. (19) (21) u200601144 (22) 06.02.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Ходурський Віктор Євгенович, Іванов Стас Леонідович, Стадник Володимир Вікторович (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 15911 будівельного розчину високих марок. Окрім того, ця технологія не вирішує питання кладки кутів стін, дверних та віконних отворів, для чого застосовується звичайна цегла. А тому використання склотари в якості будівельного матеріалу спостерігається епізодично у приватному непрофесійному будівництві. З іншого боку, виключно мала залогова ціна склотари (до 20 коп./шт.), значне розширення випуску склотари разового використання і надзвичайно масовий випуск пластикової тари робить екологічно й економічно вигідним застосування та утилізацію використаної тари в якості будівельного матеріалу. Задачею корисної моделі є створення конструкції високотехнологічного дешевого будівельного блока з високим тепловим опором і незначною гігроскопічністю, якісними геометричними параметрами, придатного для зведення стін, що не потребують облицювання або штукатурення поверхні. Задача досягається завдяки тому, що пустоти в блоках утворюються шляхом закладання у суміш використаної закупореної скляної, металевої чи пластикової тари. Для утримання тари в проектному положенні її встановлюють в шаблони, виго Комп’ютерна верстка Д. Шеверун 4 товлені з тонкого металевого або пластикового дроту. Окрім суттєвого зниження витрат часу і праці на видалення з форми стержнів, котрі утворюють внутрішні пустоти в блоках, в запропонованій конструкції утилізується використана тара. Пустоти в блоці мають округлі плавні форми, що не призводить до концентрації механічних напружень. Застосування закупореної тари дає ще один позитивний ефект, так як блоки не втрачають міцності внаслідок просочування рідкої фракції цементного молока в пустоти. Герметичність пустот суттєво знижує гігроскопічність блока, що покращує його теплові й санітарні властивості, оскільки волога не акумулюється в цих пустотах. Шаблон забезпечує не тільки проектне із зазорами розташування тари, але й армує тіло блока, значно підвищуючи його міцність на розтяг, а відтак знижує руйнування блоків під час транспортування та кладки. На кресленні зображений будівельний блок, який складається з суміші в'яжучого розчину з наповнювачем (1) і пустот (2), утворених закупореною тарою (3), яка дистанціюється між собою і стінками блока шаблонами (4). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
