Пристрій для приймання сигналів

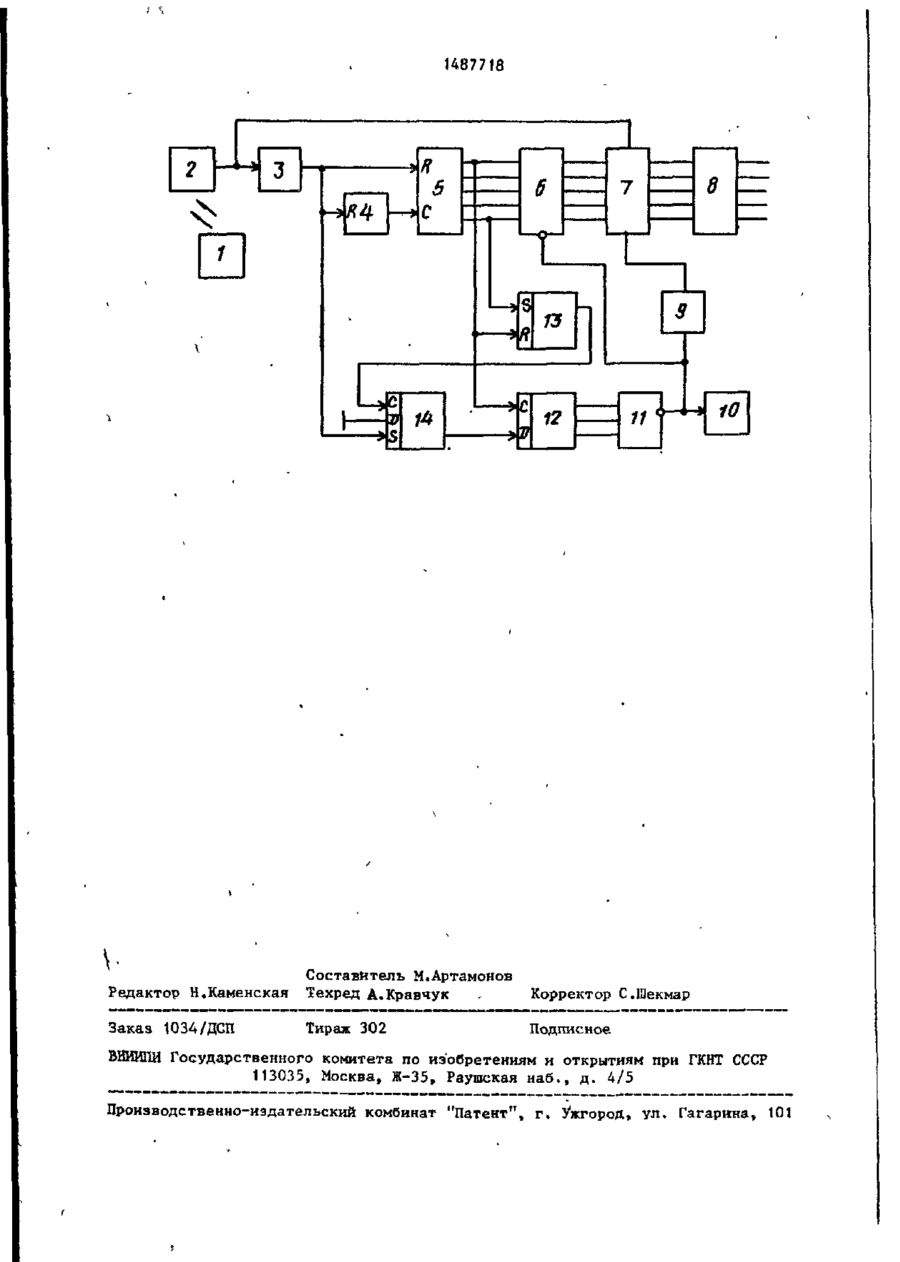

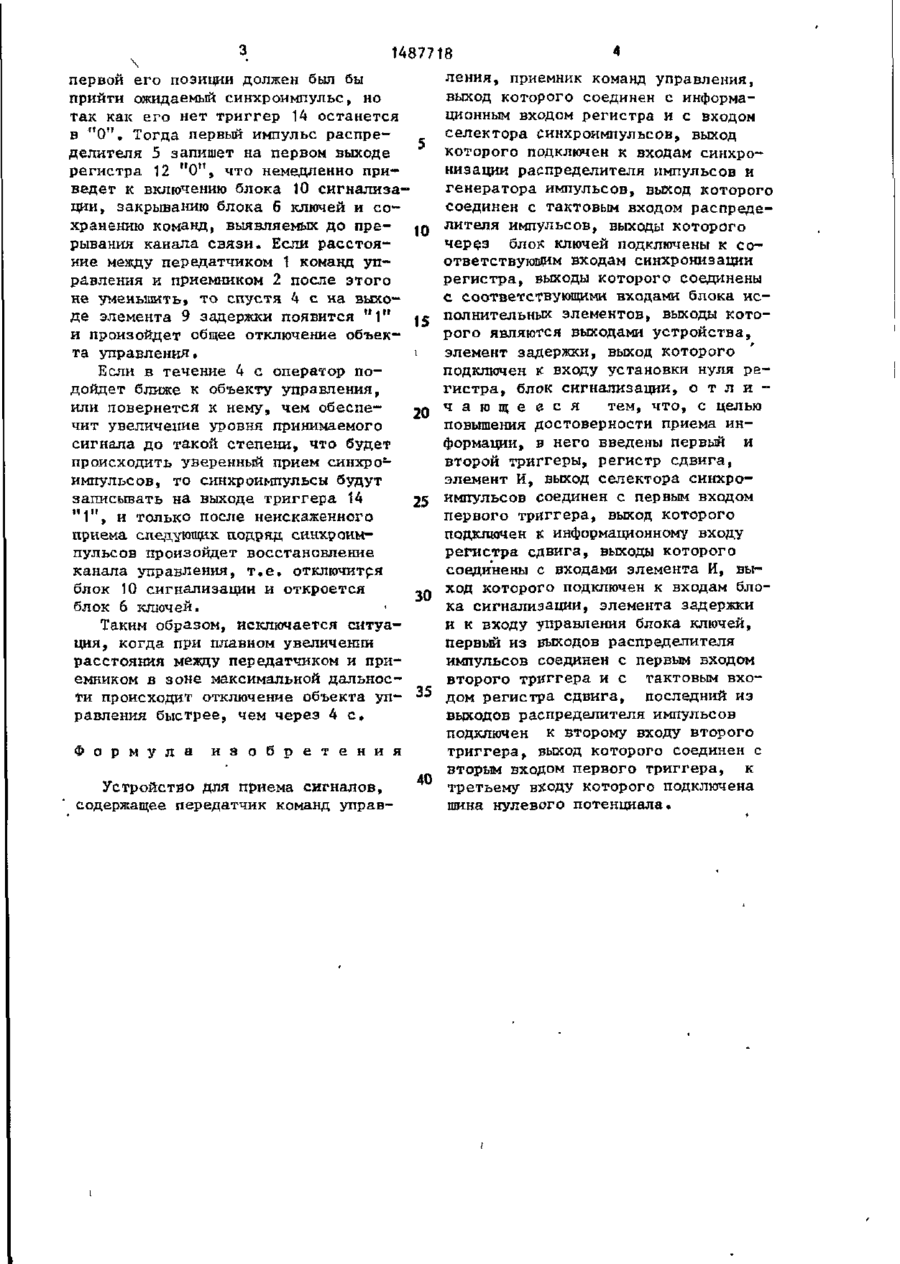

Изобретение относится к автоматике и телемеханике и может найти применение в системах управления под. вижными объектами. Цель изобретения повышение достоверности приема информации. Сущность изобретения состоит в том, что исполнение принятой информации и выключение звукового сигнала происходит не после приема первого же синхроимпульса, а только после приема подряд нескольких синхроимпульсов, т.е. после уверенного восстановления канала связи. 1 ил. импульс с распределителя 5 записывает "і" на первом выходе регистра 12 сдвига. После каждого цикла передачи на выходах регистра 12 записывается "1", после появления " 1 " на всех входах элемента И 11 прекращается звуковой сигнал, открывается блок 6 ключей и в регистр 7 записывается информация о переданных командах, которые после 2—4-кратного подтверждения поступают на исполнение в Олок 8 исполнительных элементов. По мере увеличения расстояния между передатчиком 1 и приемником 2 уровень принимаемого сигнала падает и наступает момент, когда хотя бы один синхроимпульс не появляется на выходе селектора 3. К этому моменту импульс с последней временной позиции распределителя 5 установит триггер 13 в "1", что приведет к установке триггера 14 в " 0 " . В промежутке между появлением импульса на последней позиции распределителя 5 и на \ 1487718 ления, приемник команд управления, выход которого соединен с информационным входом регистра и с входом селектора синхроимпульсов, выход которого подключен к входам синхронизации распределителя импульсов и генератора импульсов, выход которого соединен с тактовым входом распределителя импульсов, выходы которого через блок ключей подключены к соо т в е т с т в у е м входам синхронизации регистра, выходы которого соединены с соответствующими входами блока исполнительных элементов, выходы которого являются выходами устройства, элемент задержки, выход которого подключен к входу установки нуля регистра, блок сигнализации, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности приема информации, в него введены первый и второй триггеры, регистр сдвига, элемент И, выход селектора синхроимпульсов соединен с первым входом первого триггера, выход которого подключен к информационному входу регистра сдвига, выходы которого соединены с входами элемента И, выход которого подключен к входам блока сигнализации, элемента задержки и к входу управления блока ключей, первый из выходов распределителя импульсов соединен с первым входом второго триггера и с тактовым входом регистра сдвига, последний из выходов распределителя импульсов подключен к второму входу второго триггера, выход которого соединен с Ф о р м у л а и з о б р е т е н и я вторым входом первого триггера, к 40 третьему входу которого подключена Устройство для приема сигналов, юина нулевого потенциала. содержащее передатчик команд управ первой его позиции должен был бы прийти ожидаемый синхроимпульс, но так как его нет триггер 14 останется в " 0 м , Тогда первый импульс распределителя 5 запишет на первом выходе регистра 12 " 0 " , что немедленно приведет к включению блока 10 сигнализации, закрыванию блока б ключей и сохранению команд, выявляемых до пре10 рывания канала связи. Если расстояние между передатчиком 1 команд управления и приемником 2 после этого не уменьшить, то спустя 4 с на выходе элемента 9 задержки появится " і " и произойдет общее отключение объек- 15 та управления. Если в течение 4 с оператор подойдет ближе к объекту управления, или повернется к нему, чем обеспе20 чит увеличение уровня принимаемого сигнала до такой степени, что будет происходить уверенный прием синхроимпульсов, то синхроимпульсы будут записывать на выходе триггера 14 25 " 1 " , и только после неискаженного приема следующих подряд синхроимпульсов произойдет восстановление канала управления, т . е . отключитря блок 10 сигнализации и откроется 30 блок 6 ключей. Таким образом, исключается ситуация, когда при плавном увеличении расстояния между передатчиком и приемником в зоне максимальной дальности происходит отключение объекта уп- 35 равления быстрее, чем через 4 с . 1487718 в •*-> т 12 ГГ^ Редактор Н.Каменская Составитель М.Артамонов Техред А.Кравчук Корректор С.Шекмар Заказ 1034/ДСП Тираж 302 10 Подписное ВНИИГШ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина» 101
