Пристрій для виготовлення великогабаритних полотнищ

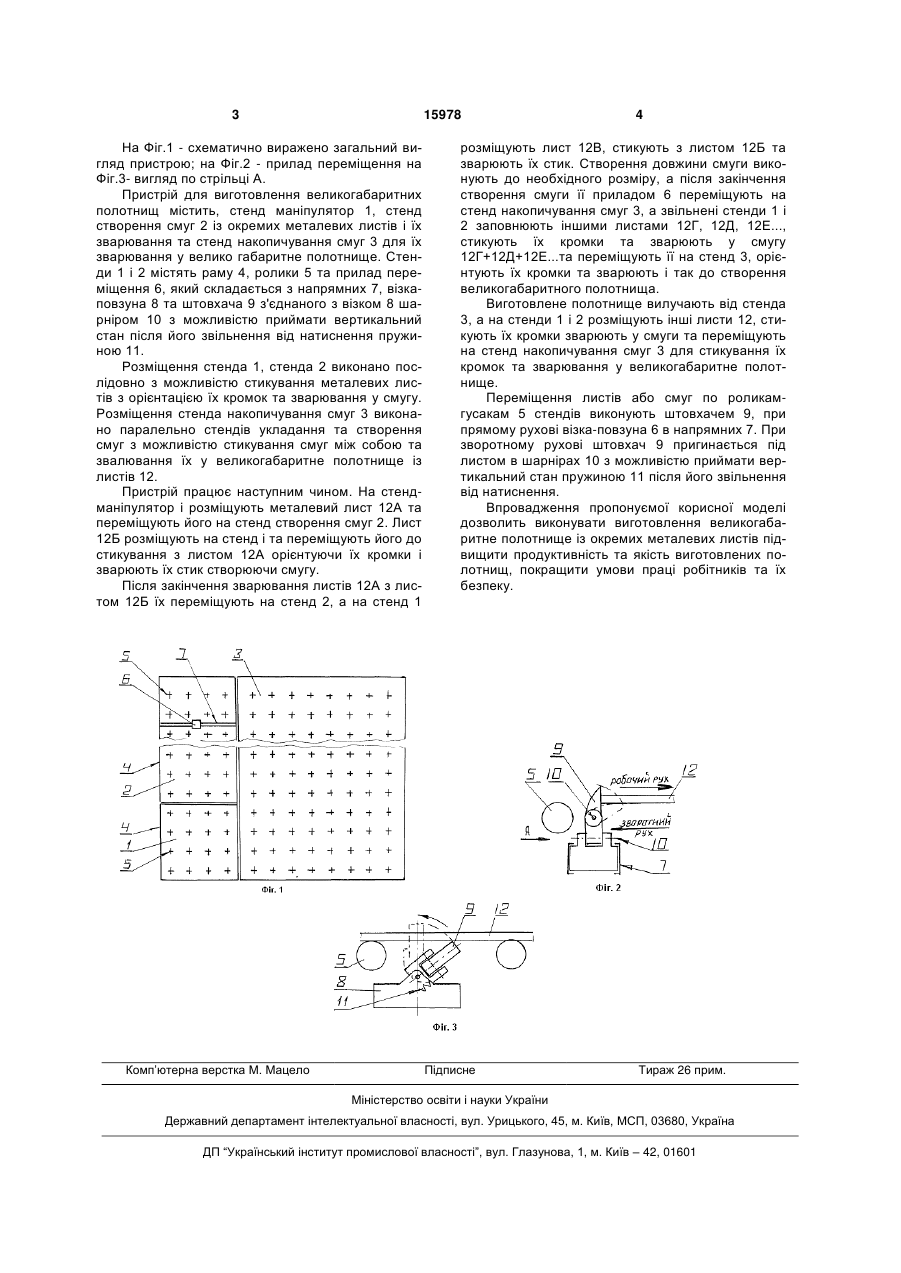

1. Пристрій для виготовлення великогабаритних полотнищ, що містить раму, ролики та прилад переміщення, який відрізняється тим, що виконаний у вигляді сукупності стендів: стендаманіпулятора (укладання листів), стенда створення смуг із окремих листів і їх зберігання та стенда накопичування смуг. 2. Пристрій за п. 1, який відрізняється тим, що стенд-маніпулятор (укладання листів) та стенд створення смуг розміщені на рамі послідовно з 3 15978 На Фіг.1 - схематично виражено загальний вигляд пристрою; на Фіг.2 - прилад переміщення на Фіг.3- вигляд по стрільці А. Пристрій для виготовлення великогабаритних полотнищ містить, стенд маніпулятор 1, стенд створення смуг 2 із окремих металевих листів і їх зварювання та стенд накопичування смуг 3 для їх зварювання у велико габаритне полотнище. Стенди 1 і 2 містять раму 4, ролики 5 та прилад переміщення 6, який складається з напрямних 7, візкаповзуна 8 та штовхача 9 з'єднаного з візком 8 шарніром 10 з можливістю приймати вертикальний стан після його звільнення від натиснення пружиною 11. Розміщення стенда 1, стенда 2 виконано послідовно з можливістю стикування металевих листів з орієнтацією їх кромок та зварювання у смугу. Розміщення стенда накопичування смуг 3 виконано паралельно стендів укладання та створення смуг з можливістю стикування смуг між собою та звалювання їх у великогабаритне полотнище із листів 12. Пристрій працює наступним чином. На стендманіпулятор і розміщують металевий лист 12А та переміщують його на стенд створення смуг 2. Лист 12Б розміщують на стенд і та переміщують його до стикування з листом 12А орієнтуючи їх кромки і зварюють їх стик створюючи смугу. Після закінчення зварювання листів 12А з листом 12Б їх переміщують на стенд 2, а на стенд 1 Комп’ютерна верстка М. Мацело 4 розміщують лист 12В, стикують з листом 12Б та зварюють їх стик. Створення довжини смуги виконують до необхідного розміру, а після закінчення створення смуги її приладом 6 переміщують на стенд накопичування смуг 3, а звільнені стенди 1 і 2 заповнюють іншими листами 12Г, 12Д, 12Е..., стикують їх кромки та зварюють у смугу 12Г+12Д+12Е...та переміщують її на стенд 3, орієнтують їх кромки та зварюють і так до створення великогабаритного полотнища. Виготовлене полотнище вилучають від стенда 3, а на стенди 1 і 2 розміщують інші листи 12, стикують їх кромки зварюють у смуги та переміщують на стенд накопичування смуг 3 для стикування їх кромок та зварювання у великогабаритне полотнище. Переміщення листів або смуг по роликамгусакам 5 стендів виконують штовхачем 9, при прямому рухові візка-повзуна 6 в напрямних 7. При зворотному рухові штовхач 9 пригинається під листом в шарнірах 10 з можливістю приймати вертикальний стан пружиною 11 після його звільнення від натиснення. Впровадження пропонуємої корисної моделі дозволить виконувати виготовлення великогабаритне полотнище із окремих металевих листів підвищити продуктивність та якість виготовлених полотнищ, покращити умови праці робітників та їх безпеку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
