Пристрій для кріплення м’яких полотнищ до гнучкої сітки

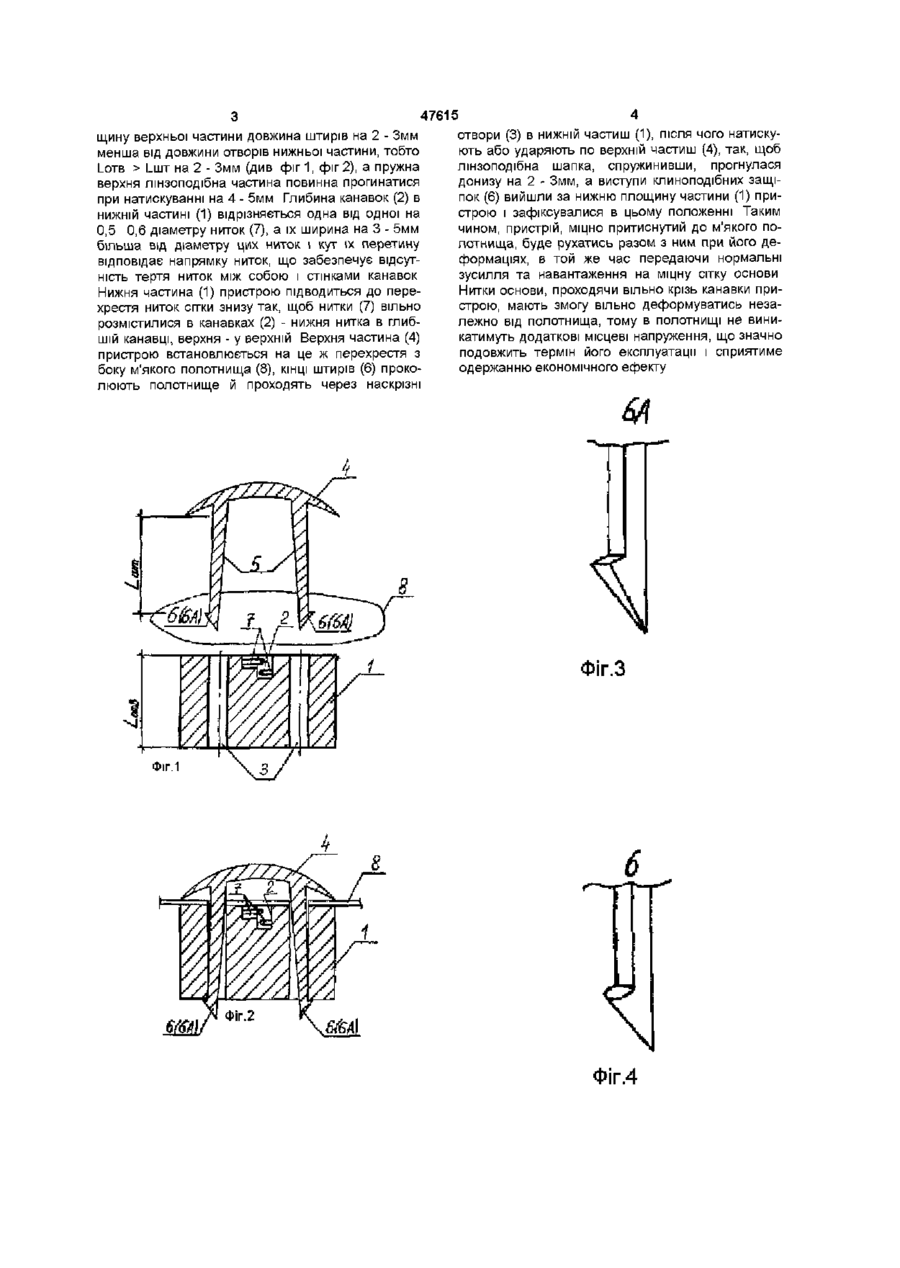

Пристрій для кріплення м'яких полотнищ до гнучкої сітки, що містить нижню частину з двома перехресними канавками з боку верхньої площини для вільного пропускання ниток сітки основи і двома наскрізними отворами круглої або прямокутної форми, а також верхню лінзоподібну частину з двома штирями з клиноподібними защіпками на кінцях ВІДПОВІДНО округлої або прямокутної форми, осі яких співпадають з осями отворів нижньої частини, який відрізняється тим, що верхня частина виконана у вигляді увігнуто-опуклої лінзи, причому виступаюча за нижню площину верхньої частини довжина штирів цієї частини на 2-3 мм менша від довжини отворів нижньої частини, а їх поперечні розміри на 1-1,5 мм менші від поперечних розмірів цих отворів Винахід відноситься до області будівництва і використовується при улаштуванні легких огороджуючих конструкцій в будівництві тимчасових та неопалюваних будівель і споруд (тентових павільйонів, навісів, складів, плівкових теплиць тощо) ВІДОМІ способи кріплення м'яких гнучких полотнищ до елементів основи (каркасу) авторське свідоцтво СРСР №1204689, кл Е 04Н15/64, 1984 (15 0186, Бюл №2), авторське св СРСР №1216313, клЕ 04Н15/64, 1984 С07 03 86, бюл №9), авт св №1527408, 1986, (07 12 89, бюл №45), авт св №1544943, 1987 {23 02 90, бюл №7), авт св №1654507, 1988 (07 06 91, бюл №21), авт св №1680915, 1988 (30 09 91, бюл №36) Всі ВІДОМІ способи кріплення м'яких рулонних матеріалів до несучої основи передбачають їх жорстке поєднання - натягування, закріплення і т ш При цьому від дії ЗОВНІШНІХ силових та кліматичних факторів, а також із-за різниці міцносних та деформативних властивостей скріплюваних елементів, м'які полотнища(або шари) одержують зморшки, тріщини та ІНШІ місцеві пошкодження, швидко руйнуються і потребують постійного ремонту або повної їх заміни При аналізі існуючих технічних рішень в даній області будівельних конструкцій не виявлені об'єкти, які володіють сукупністю ознак і рівнем технологічності пропонованого пристрою Це дозволяє стверджувати, що пропоноване технічне рішення пристрою є новим та має винахідницький рівень В основу винаходу поставлене завдання розробити такий пристрій для кріплення м'яких полотнищ до гнучкої сітки, який би дозволяв міцно й надійно прикріпити м'яке піддатливе полотнище до міцних та гнучких ниток сітки основи і в той же час дати змогу вільно деформуватись кожному з цих двох елементів від дії ЗОВНІШНІХ факторів незалежно ОДИН ВІД ОДНОГО Поставлена мета досягається за рахунок того, що запропонований пристрій щільно прикріплюється до полотнища і скрізь цей пристрій вільно проходять нитки основи у двох перехресних напрямках, тому ЗОВНІШНІ зусилля, що діють впоперек полотнища, майже повністю передаються на міцну сітку, подовження ниток сітки не впливає на змінення напружень в полотнищі, в той же час полотнище може вільно деформуватися від дії ЗОВНІШНІХ силових, атмосферних та температурних факторів На фіг1, 3, 4 показано пристрій для кріплення м'яких полотнищ до гнучкої сітки, до закріплення, а на фіг 2 - те ж саме, після закріплення (фронтальна проекція) Пристрій складається з нижньої частини (1) з перехресними канавками (2) і наскрізними отворами (3) округлої або прямокутної форми, та верхньої частини (4) з двома штирями (5), які мають клиноподібні защіпки округлої (6) або прямокутної (6А) форми на кінцях, їх осі співпадають з осями отворів (3) нижньої частини, а їх поперечні розміри на 1 1,5мм менші від поперечних розмірів цих отворів, причому виступаюча за нижню пло ю (О 47615 отвори (3) в нижній частиш (1), після чого натискущину верхньої частини довжина штирів на 2 - Змм ють або ударяють по верхній частиш (4), так, щоб менша від довжини отворів нижньої частини, тобто лінзоподібна шапка, спружинивши, прогнулася L O T B > LLUT на 2 - Змм (див ф і г 1, ф і г 2), а п р у ж н а донизу на 2 - Змм, а виступи клиноподібних защіверхня лінзоподібна частина повинна прогинатися пок (6) вийшли за нижню площину частини (1) припри натискуванні на 4 - 5мм Глибина канавок (2) в строю і зафіксувалися в цьому положенні Таким нижній частині (1) відрізняється одна від одної на чином, пристрій, міцно притиснутий до м'якого по0,5 0,6 діаметру ниток (7), а їх ширина на 3 - 5мм лотнища, буде рухатись разом з ним при його дебільша від діаметру цих ниток і кут їх перетину формаціях, в той же час передаючи нормальні відповідає напрямку ниток, що забезпечує відсутзусилля та навантаження на міцну сітку основи ність тертя ниток між собою і стінками канавок Нитки основи, проходячи вільно крізь канавки приНижня частина (1) пристрою підводиться до перестрою, мають змогу вільно деформуватись незахрестя ниток сітки знизу так, щоб нитки (7) вільно лежно від полотнища, тому в полотнищі не винирозмістилися в канавках (2) - нижня нитка в глибкатимуть додаткові місцеві напруження, що значно шій канавці, верхня - у верхній Верхня частина (4) подовжить термін його експлуатації і сприятиме пристрою встановлюється на це ж перехрестя з одержанню економічного ефекту боку м'якого полотнища (8), КІНЦІ штирів (6) проколюють полотнище й проходять через наскрізні Фіг.З Фіг.1 \ Фіг.4 47615 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
