Газопісочний якір
Формула / Реферат
Газопісочний якір, що містить корпус, внутрішні трубки з конічними насадками, піскову камеру, заглушку, який відрізняється тим, що внутрішня циліндрична порожнина корпусу розділена на дві сегментні порожнини перемичкою, в якій виконані перехресні горизонтальні і вертикальні отвори, внутрішні трубки виконано спіралеподібними, одні кінці трубок встановлені у вертикальні отвори перемички, а інші розміщені в утримувачі, розташованому у пісковій камері.
Текст

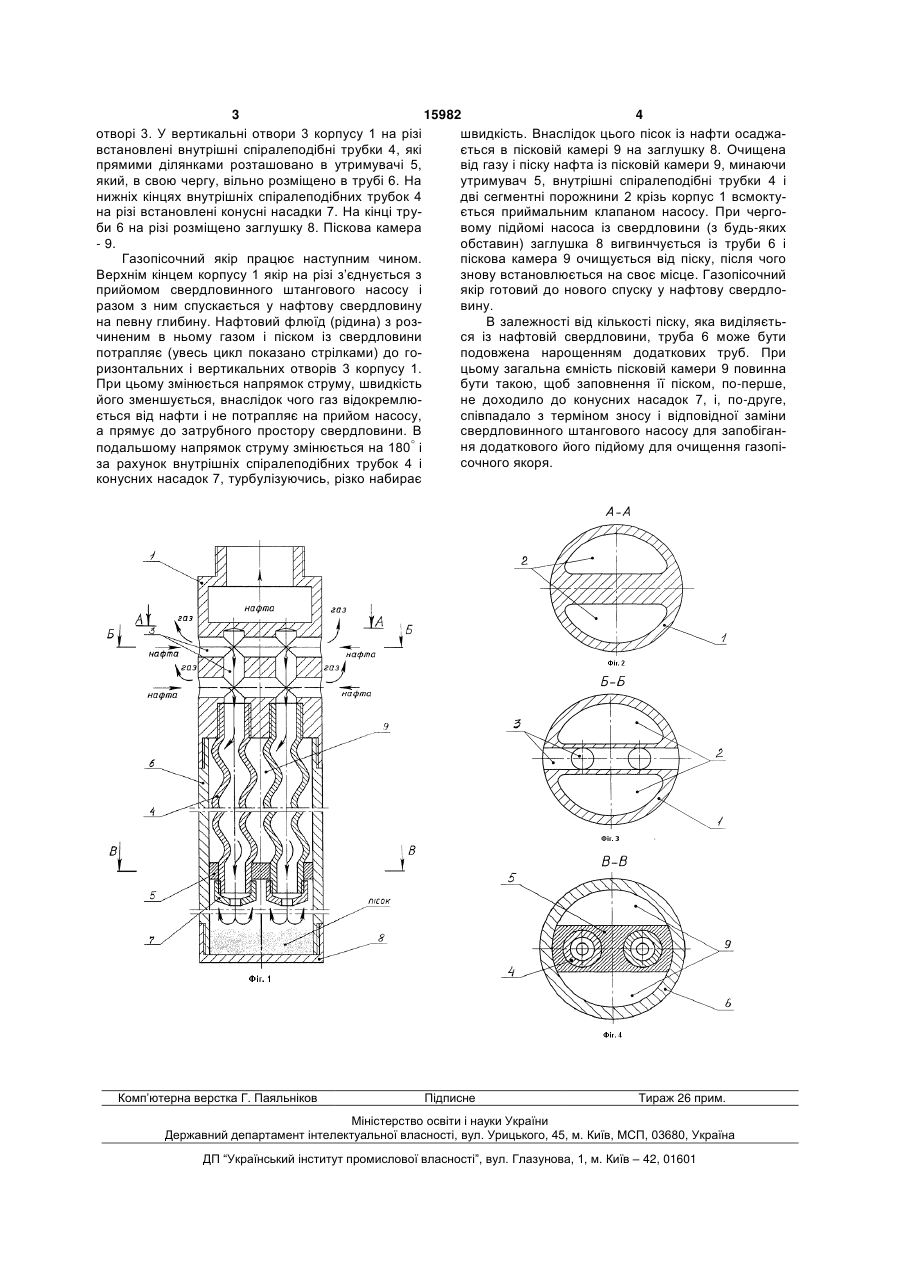

Газопісочний якір, що містить корпус, внутрішні трубки з конічними насадками, піскову камеру, 3 15982 4 отворі 3. У вертикальні отвори 3 корпусу 1 на різі швидкість. Внаслідок цього пісок із нафти осаджавстановлені внутрішні спіралеподібні трубки 4, які ється в пісковій камері 9 на заглушку 8. Очищена прямими ділянками розташовано в утримувачі 5, від газу і піску нафта із пісковій камери 9, минаючи який, в свою чергу, вільно розміщено в трубі 6. На утримувач 5, внутрішні спіралеподібні трубки 4 і нижніх кінцях внутрішніх спіралеподібних трубок 4 дві сегментні порожнини 2 крізь корпус 1 всмоктуна різі встановлені конусні насадки 7. На кінці трується приймальним клапаном насосу. При чергоби 6 на різі розміщено заглушку 8. Піскова камера вому підйомі насоса із свердловини (з будь-яких - 9. обставин) заглушка 8 вигвинчується із труби 6 і Газопісочний якір працює наступним чином. піскова камера 9 очищується від піску, після чого Верхнім кінцем корпусу 1 якір на різі з’єднується з знову встановлюється на своє місце. Газопісочний прийомом свердловинного штангового насосу і якір готовий до нового спуску у нафтову свердлоразом з ним спускається у нафтову свердловину вину. на певну глибину. Нафтовий флюїд (рідина) з розВ залежності від кількості піску, яка виділяєтьчиненим в ньому газом і піском із свердловини ся із нафтовій свердловини, труба 6 може бути потрапляє (увесь цикл показано стрілками) до гоподовжена нарощенням додаткових труб. При ризонтальних і вертикальних отворів 3 корпусу 1. цьому загальна ємність пісковій камери 9 повинна При цьому змінюється напрямок струму, швидкість бути такою, щоб заповнення її піском, по-перше, його зменшується, внаслідок чого газ відокремлюне доходило до конусних насадок 7, і, по-друге, ється від нафти і не потрапляє на прийом насосу, співпадало з терміном зносу і відповідної заміни а прямує до затрубного простору свердловини. В свердловинного штангового насосу для запобігання додаткового його підйому для очищення газопіподальшому напрямок струму змінюється на 180 і сочного якоря. за рахунок внутрішніх спіралеподібних трубок 4 і конусних насадок 7, турбулізуючись, різко набирає Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas-sand anchor
Автори англійськоюTsentsyper Adolf Isaakovych
Назва патенту російськоюГазопесчаный якорь
Автори російськоюЦенципер Адольф Исаакович
МПК / Мітки
МПК: E21B 43/00
Мітки: якір, газопісочний
