Чохол захисний
Номер патенту: 16044
Опубліковано: 29.08.1997
Автори: Малицька Вікторія Володимирівна, Пох Анатолій Васильович
Формула / Реферат
Защитный чехол совместно вращающихся и подвижных относительно друг друга корпуса и вала, содержащий гофрированную и посадочные части, отличающийся тем, что, с целью обеспечения надежности уплотнительного чехла, между гофрированной и посадочной на корпус частями выполнен демпфирующий прилив, образующий с защитным чехлом У-образное сечение, причем полость, образованная демпфирующим приливом и защитным чехлом, перекрывает указанный чехол в зоне кромки корпуса.
Текст

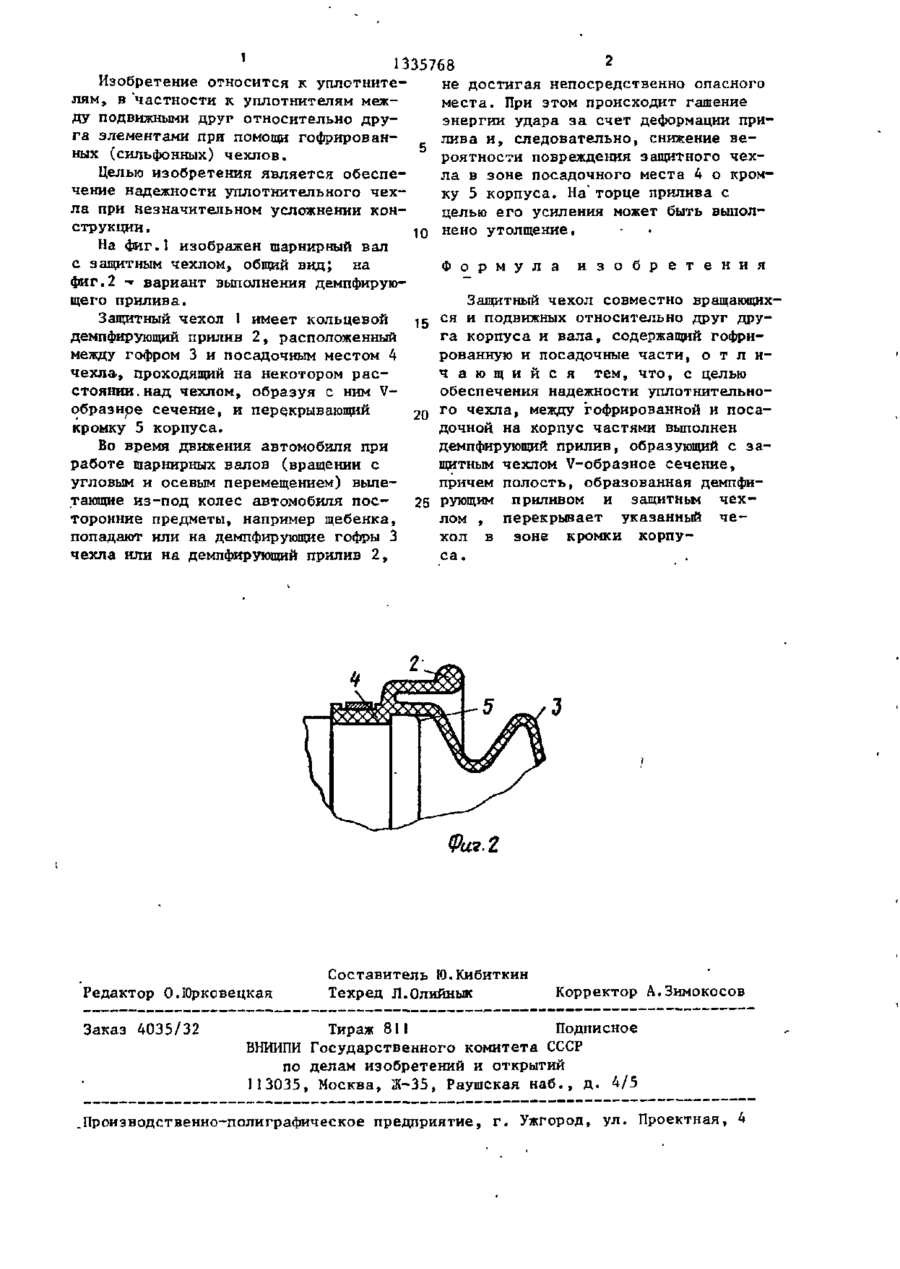

Изобретение относится к области машиностроения, в частности к уплот нениям между подвижными друг относительно друга элементами при помощи гофрированных (сильфонных) чехлов. Цель изобретения - обеспечение надежности уплотнительного чехла. Защитный чехол 1 имеет кольцевой демпфирующий прилив 2, расположенный между гофром 3 и посадочным местом 4 чехла, проходящий на некотором расстоянии над чехлом, образуя с ним V-образное сечение, и перекрывающий кромки 5 корпуса. 2 ил. 2 (Л СП 35 00 1335768 Изобретение относится к уплотнитене достигая непосредственно опасного лям, в частности к уплотнителям межместа. При этом происходит гашение ду подвижными друг относительно друэнергии удара за счет деформации прига элементами при помощи гофрированлива и, следовательно, снижение веных (сильфонных) чехлов. роятности повреждения защитного чехЦелью изобретения является обеспела в зоне посадочного места 4 о кромчение надежности уплотнительного чехку 5 корпуса. На торце прилива с ла при незначительном усложнении концелью его усиления может быть выполструкции . 10 нено утолщение. На фиг.1 изображен шарнирный вал с защитным чехлом, общий вид; на Формула и з о б р е т е н и я фиг.2 - вариант выполнения демпфирую» щего прилива. Защитный чехол совместно вращающихся и подвижных относительно друг друЗащитный чехол I имеет кольцевой 15 га корпуса и вала, содержащий гофридемпфирующий прилив 2, расположенный рованную и посадочные части, о т л и между гофром 3 и посадочным местом 4 ч а ю щ и й с я тем, что, с целью чехла, проходящий на некотором расобеспечения надежности уплотнительностоянии, над чехлом, образуя с ним Vго чехла, между гофрированной и посаобразнре сечение, и перекрывающий 20 дочной на корпус частями выполнен кромку 5 корпуса. демпфирующий прилив, образующий с заВо время движения автомобиля при щитным чехлом V-образнсе сечение, работе шарнирных валов (вращении с причем полость, образованная демпфиугловым и осевым перемещением) выле25 рующим приливом и защитные чехтающие из-под колес автомобиля послом , перекрывает указанный четоронние предметы, например щебенка, хол в зоне кромки корпупопадают или на демпфирующие гофры 3 са. чехла или на демпфирующий прилив 2, Фи?. 2 Редактор О.Юрковецкая Заказ 4035/32 Составитель Ю.Кибиткин Техред Л.Олнйнык Корректор А.Знмокосов Тираж 811 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 .Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
ДивитисяДодаткова інформація
Назва патенту англійськоюProtecting cover
Автори англійськоюPokh Anatolii Vasyliovych, Malytska Viktoria Volodymyrivna
Назва патенту російськоюЧехол защитный
Автори російськоюПох Анатолий Васильевич, Малицкая Виктория Владимировна
МПК / Мітки
МПК: F16J 15/50
