Установка для активації цементної суспензії

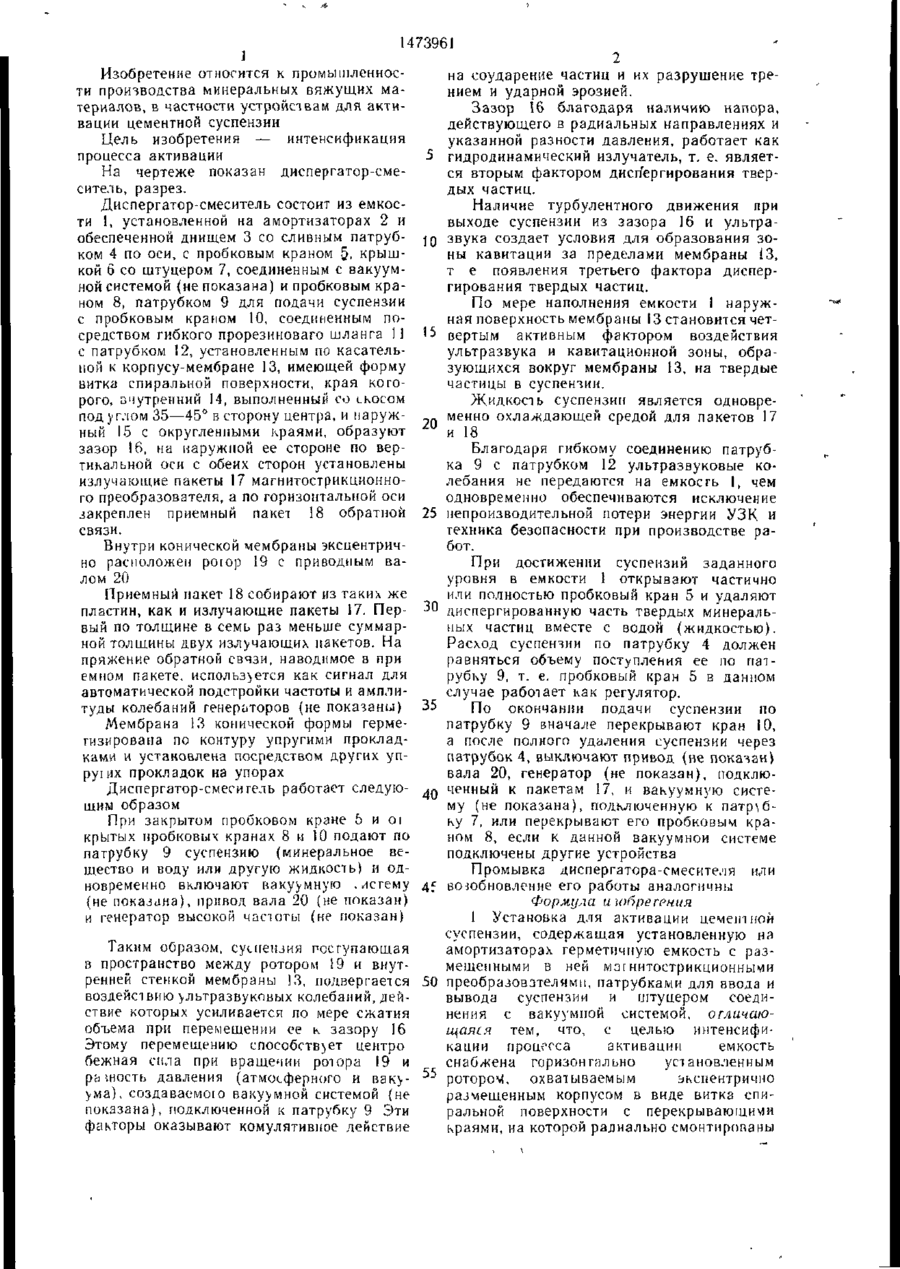

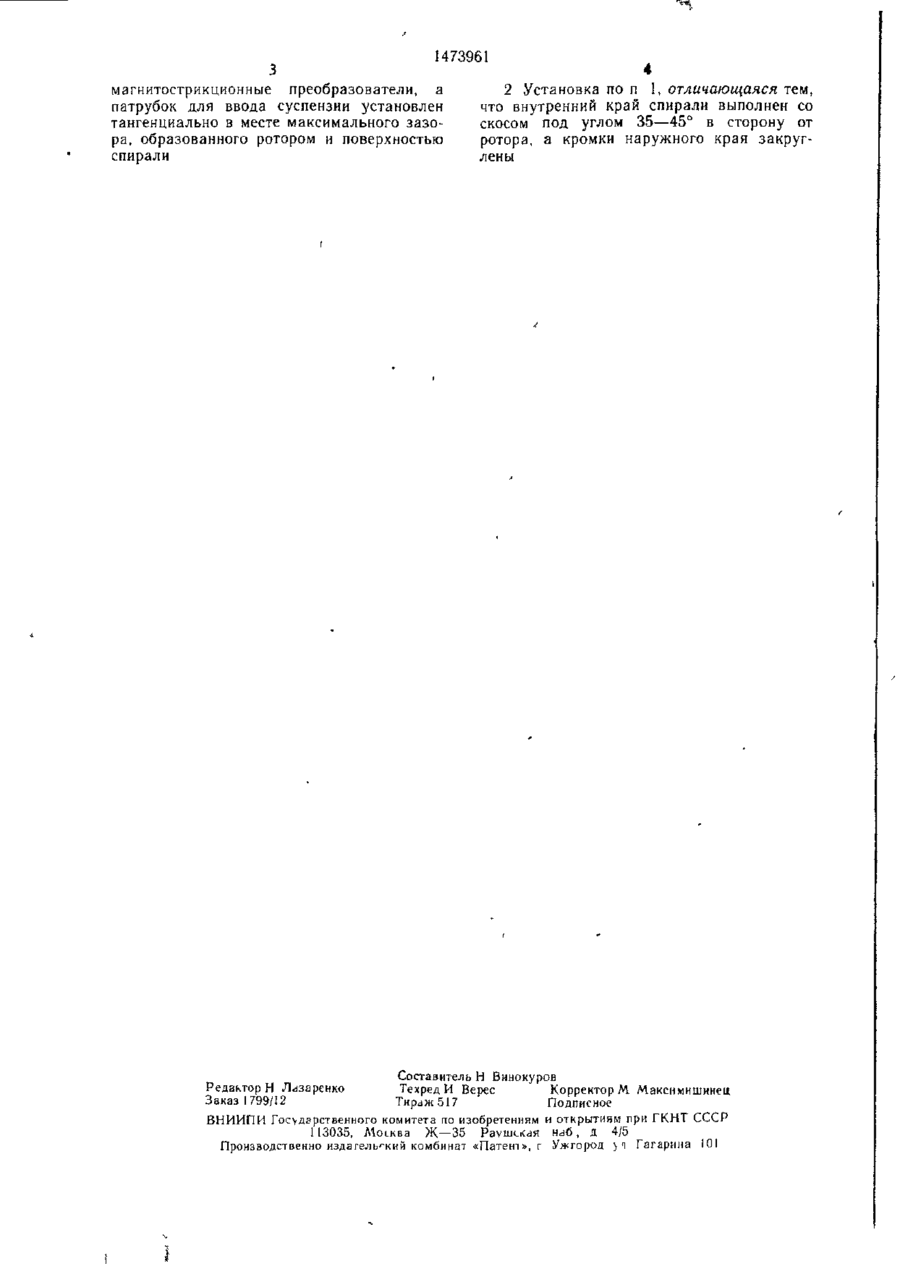

Изобретение относится к промышленности минеральных вяжущих материалов и позволяет повысить степень активации Уста новка для активации цементной cycneHjHH содержит установленную на амортизаторах 2 герметичную емкость 1 с магнитострикцион ными преобразователями 17, патрубками 4, 9, 12 и штуцером 7 Емкость I снабжена ротором 19, охватываемым эксцентрично размещенным корпусом в виде витка спиральной поверхности с перекрывающими краями Внутренний край спирали может быть выполнен со скосом под углом 35— 45° в сторону оси ротора, а кромки наруж ного края закруглены 1 з п ф-лы, 1 ил СО СО О5 1473961 Изобретение относится к промышленности производства минеральных вяжущих материалов, в частности устройствам для активации цементной суспензии Цель изобретения — интенсификация процесса активации На чертеже показан диспергатор-смеситель, разрез. Диспергатор-смеситель состоит из емкости 1, установленной на амортизаторах 2 и обеспеченной днищем 3 со сливным патрубком 4 по оси, с пробковым краном £, крышкой 6 со штуцером 7, соединенным с вакуумной системой (не показана) и пробковым краном 8, патрубком 9 для подачи суспензии с пробковым краном 10, соединенным пор средством гибкого прорезиноваго шланга 11 с патрубком 12, установленным по касательной к корпусу-мембране 13, имеющей форму витка спиральной поверхности, края кого рого, внутренний 14, выполненный со скосом под углом 35—45° в сторону центра, и паружный 15 с округленными краями, образуют зазор 16, на наружной ее стороне по вертикальной оси с обеих сторон установлены излучающие пакеты 17 магнитострикционного преобразователя, а по горизонтальной оси закреплен приемный пакет 18 обратной связи. Внутри конической мембраны эксцентрично расположен pomp 19 с приводным валом 20 Приемный пакет 18 собирают из таких же пластин, как и излучающие пакеты 17. Первый по толщине в семь раз меньше суммарной толщины двух излучающих пакетов. На пряжение обратной связи, наводимое в при емном пакете. использ>ется как сигнал для автоматической подстройки частоты и амплитуды колебаний генераторов (не показаны) Мембрана 13 конической формы герметизирована по контуру упругими прокладками и установлена посредством других упруїих прокладок на упорах Диспергатор-смесигель работает следующим образом При закрытом пробковом кране э и оі крытых пробковых кранах 8 и 10 подают по патрубку 9 суспензию (минеральное вещество и воду или другую жидкость) и одновременно включают вакуумную .лсгему (не показана), привод вала 20 (не показан) и генератор высокой частоты (не показан) 15 25 30 35 Таким образом, суспензия поступающая 8 пространство между ротором 19 и внутренней стенкой мембраны S3, подвергается 50 воздействию >льтразвуковых колебаний, действие которых усиливается по мере сжатия объема при перемещении ее к зазору 16 Этому перемещению способствует центро бежная сила при вращении ротора 19 и ра гность давления (атмосферного и вакуума), создаваемого вакуумной системой (не показана), подключенной к патрубку 9 Эти факторы оказывают комулятивпое действие на соударение частиц и их разрушение трением и ударной эрозией. Зазор 16 благодаря наличию напора, действующего в радиальных направлениях и указанной разности давления, работает как гидродинамический излучатель, т. е. является вторым фактором диспергирования твердых частиц. Наличие турбулентного движения при выходе суспензии из зазора 16 и ультразвука создает условия для образования зоны кавитации за пределами мембраны ІЗ, т е появления третьего фактора диспергирования твердых частиц. По мере наполнения емкости 1 наружная поверхность мембраны 13 становится четвертым активным фактором воздействия ультразвука и кавитационной зоны, образующихся вокруг мембраны 13, на твердые частицы в суспензии. Жидкость суспензии является одновременно охлаждающей средой для пакетов 17 и 18 Благодаря гибкому соединению патрубка 9 с патрубком 12 ультразвуковые колебания не передаются на емкость 1, чем одновременно обеспечиваются исключение непроизводительной потери энергии УЗК и техника безопасности при производстве работ. При достижении суспензий заданного уровня в емкости 1 открывают частично или полностью пробковый кран 5 и удаляют диспергированную часть твердых минеральных частиц вместе с водой (жидкостью). Расход суспензии по патрубку 4 должен равняться объему поступления ее по патрубку 9, т. е. пробковый кран 5 в данном случае работает как регулятор. По окончании подачи суспензии по патрубку 9 вначале перекрывают кран 10, а после полного удаления суспензии через патрубок 4, выключают привод (не показан) вала 20, генератор (не показан), подключенный к пакетам 17, и вакуумную систему (не показана), подключенную к патрубку 7, или перекрывают его пробковым краном 8, если к данной вакуумной системе подключены другие устройства Промывка диспергатора-смесителя или возобновление его работы аналогичны Формула июбрегрния 1 Установка для активации цементной суспензии, содержащая установленную на амортизаторах герметичную емкость с размещенными в ней магнитострикционными преобразователями, патрубками для ввода и вывода суспензии и штуцером соединения с вакуумной системой, отличающаяся тем, что, с целью интенсификации процесса активации емкость снабжена горизонтально установленным ротором, охватываемым эксцентрично размещенным корпусом в виде витка спиральной поверхности с перекрывающими краями, на которой рапиально смонтированы і 473961 З 4 магнитострикционные преобразователи, а 2 Установка по п 1, отличающаяся тем, патрубок для ввода суспензии установлен что внутренний край спирали выполнен со тангенциально в месте максимального зазоскосом под углом 35—45° в сторону от ра, образованного ротором и поверхностью ротора, а кромки наружного края закругспирали лены Составитель Н Винокуров РедакторН Лазаренко Техред И Верес Корректор М Макснмишинец. Заказ 1799/12 Tnpd>K517 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж—35 Раушская н^б, д 4/5 Производственно издательский комбинат «Патент», г Ужгород >т Гагарина 101
