Установка для активації цементної суспензії

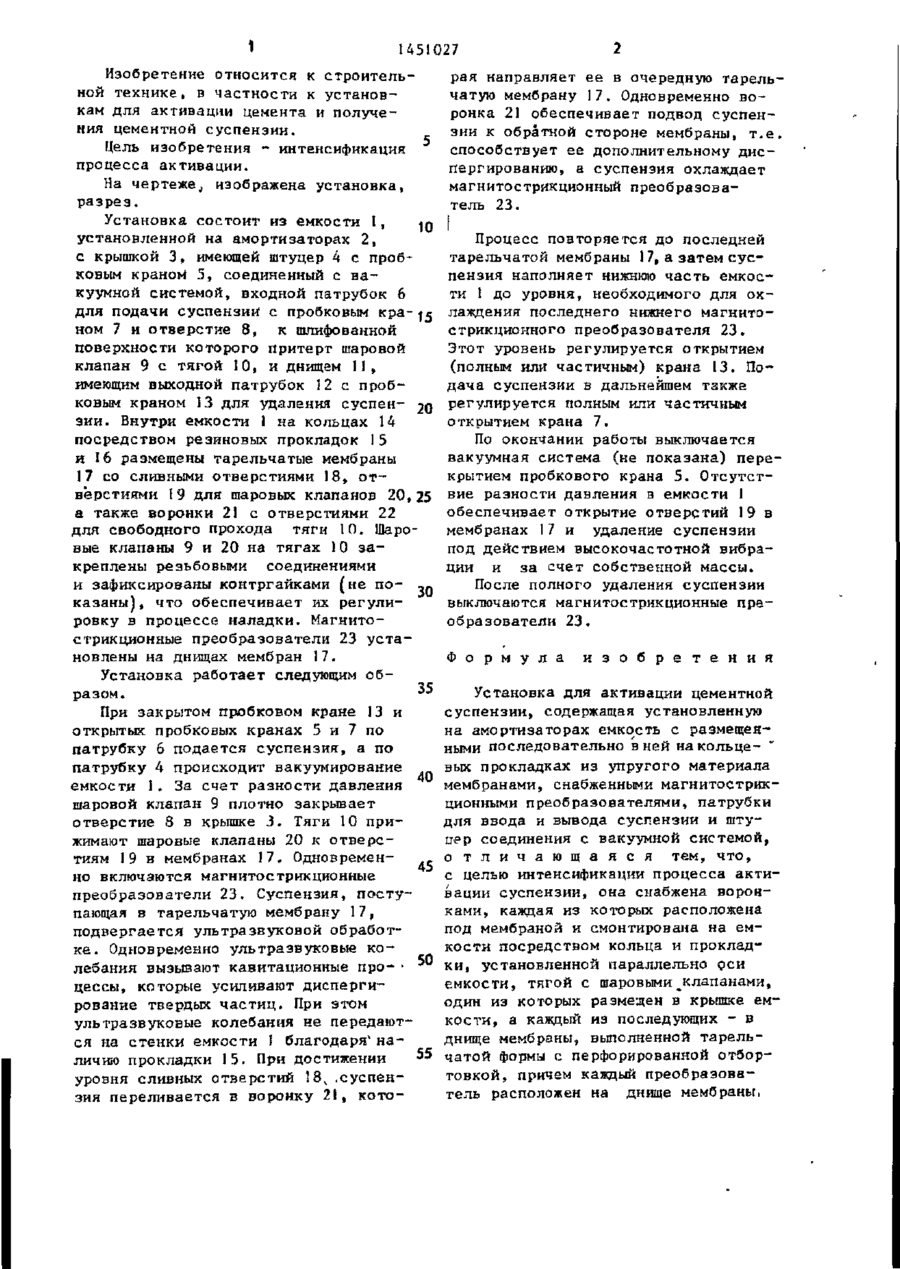

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТЖЕСНИХ РЕСПУБЛИН SU(11,1451027 4 в A1 28 С 5/46 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР г™ (21) 4292592/31-33 (22) 30.07.87 (46) 15.01 .89. Бюл. № 2 *. - (71) Николаевский государственный педагогический институт им. Б,Г. Белинского (72) В.И. Гайтур, B.C. Катюк и Н.В. Цепух (53) 621.929.9(088.8) ' (56) Авторское свидетельство СССР Щ П62599» кл. В 28 В 5/46, 1983. (54) УСТАНОВКА ДЛЯ АКТИВАЦИИ ЦЕМЕНТНОЙ СУСПЕНЗИИ (57) Изобретение относится к установкам для активации цементной суспензии и позволяет интенсифицировать процессы активации. Установка содержит емкость 1, установленную на амортизаторах 2 и имеющую крышку 3, на которой размещены входной патрубок 6, штуцер 4 для соединения с вакуумной системой и шаровой клапан 9. Внутри емкости ! последовательно на кольцах 14 через прокладки І 5 установлены воронки 21, над которыми размещены тарельчатые мембраны 17, на отбортовке которых выполнены отверстия 18, а на днище смонтированы магнитострнкционные преобразователи 23. Причем каждая тарельчатая мембрана 17 снабжена шаровым клапаном 20, связанным посредством тяги 10, установленной параллельно центральной оси емкости 1, с другим шаровым клапаном 20 или шаровым клапаном 9 на крышке 3 емкости. На днище емкости 1 размещен выходной патрубок 12 для выгрузки готовой суспензии. 1 ил. (> £ (Л O l 1 U51O27 Изобретение относится к строительной технике, в частности к установкам для активации цемента и получения цементной суспензии. Цель изобретения - интенсификация процесса активации. На чертеже t изображена установка, разрез. Установка состоит из емкости I , 10 установленной на амортизаторах 2, с крышкой 3» имеющей штуцер 4 с проб* ковым краном 5, соединенный с в а куумной системой, входной патрубок 6 для подачи суспензий с пробковым краном 7 и отверстие 8, к шлифованной поверхности которого притерт шаровой клапан 9 с тягой 10, и днищем 11, имеющим выходной патрубок 12 с пробковым краном 13 для удаления суспен20 зии. Внутри емкости 1 на кольцах 14 посредством резиновых прокладок 15 и 16 размещены тарельчатые мембраны 17 со сливными отверстиями 18, о т верстиями 19 для шаровых клапанов 20,25 а также воронки 21 с отверстиями 22 для свободного прохода тяги 10. Шаровые клапаны 9 и 20 на тягах 10 з а креплены резьбовыми соединениями и зафиксированы контргайками (не п о казаны), что обеспечивает их регули- 30 ровку в процессе наладки. Магнитострикционные преобразователи 23 у с т а новлены на днищах мембран 17. Установка работает следующим о б 35 разом. При закрытом пробковом кране 13 и открытых пробковых кранах 5 и 7 по патрубку 6 подается суспензия, а по патрубку 4 происходит вакуумирование емкости 1. За счет разности давления 40 шаровой клапан 9 плотно закрывает отверстие 8 в крышке 3 . Тяги 10 прижимают шаровые клапаны 20 к о т в е р с тиям 19 в мембранах 17. Одновремен45 но включаются магнитострикционные преобразователи 2 3 . Суспензия, поступающая в тарельчатую мембрану 17, подвергается ультразвуковой обработк е . Одновременно ультразвуковые к о лебания вызывают кавитационные про- • 50 цессы, которые усиливают диспергирование твердых ч а с т и ц . При этом ультразвуковые колебания не передаются на стенки емкости 1 благодаря 4 н а личию прокладки 15. При достижении ^5 уровня сливных отверстий 18V .суспензия переливается в воронку 21, к о т о рая направляет ее в очередную тарельчатую мембрану 17. Одновременно в оронка 21 обеспечивает подвод суспензии к обратной стороне мембраны, т . е . способствует ее дополнительному д и с пергированию, а суспензия охлаждает магнитострикционный преобразователь 23. Процесс повторяется до последней тарельчатой мембраны 17, а затем с у с пензия наполняет нижнюю часть емкости 1 до уровня, необходимого для охлаждения последнего нижнего магнитострикционного преобразователя 2 3 . Этот уровень регулируется открытием (полным или частичным) крана 13. Подача суспензии в дальнейшем также регулируется полным или частичным открытием крана 7. По окончании работы выключается вакуумная система (не показана) перекрытием пробкового крана 5. Отсутствие разности давления в емкости I обеспечивает открытие отверстий 19 в мембранах 17 и удаление суспензии под действием высокочастотной вибрации и за счет собственной массы. После полного удаления суспензии выключаются магнитострикционные преобразователи 2 3 . Ф о р м у л а и з о б р е т е н и я Установка для активации цементной суспензии, содержащая установленную на амортизаторах емкость с размещенными последовательно в ней на кольце- " вых прокладках из упругого материала мембранами, снабженными магнитострикционными преобразователями, патрубки для ввода и вывода суспензии и штуцер соединения с вакуумной системой, о т л и ч а ю щ а я с я тем, ч т о , с целью интенсификации процесса активации суспензии, она снабжена воронками, каждая из которых расположена под мембраной и смонтирована на емкости посредством кольца и прокладки, установленной параллельно реи емкости, тягой с шаровыми^клапанами, один из которых размещен в крышке емкости, а каждый из последующих - в днище мембраны, выполненной тарельчатой формы с перфорированной отбортовкой, причем каждый преобразователь расположен на днище мембраны. 145)027 #
