Пристрій для з`єднання штоку з бабою молоту

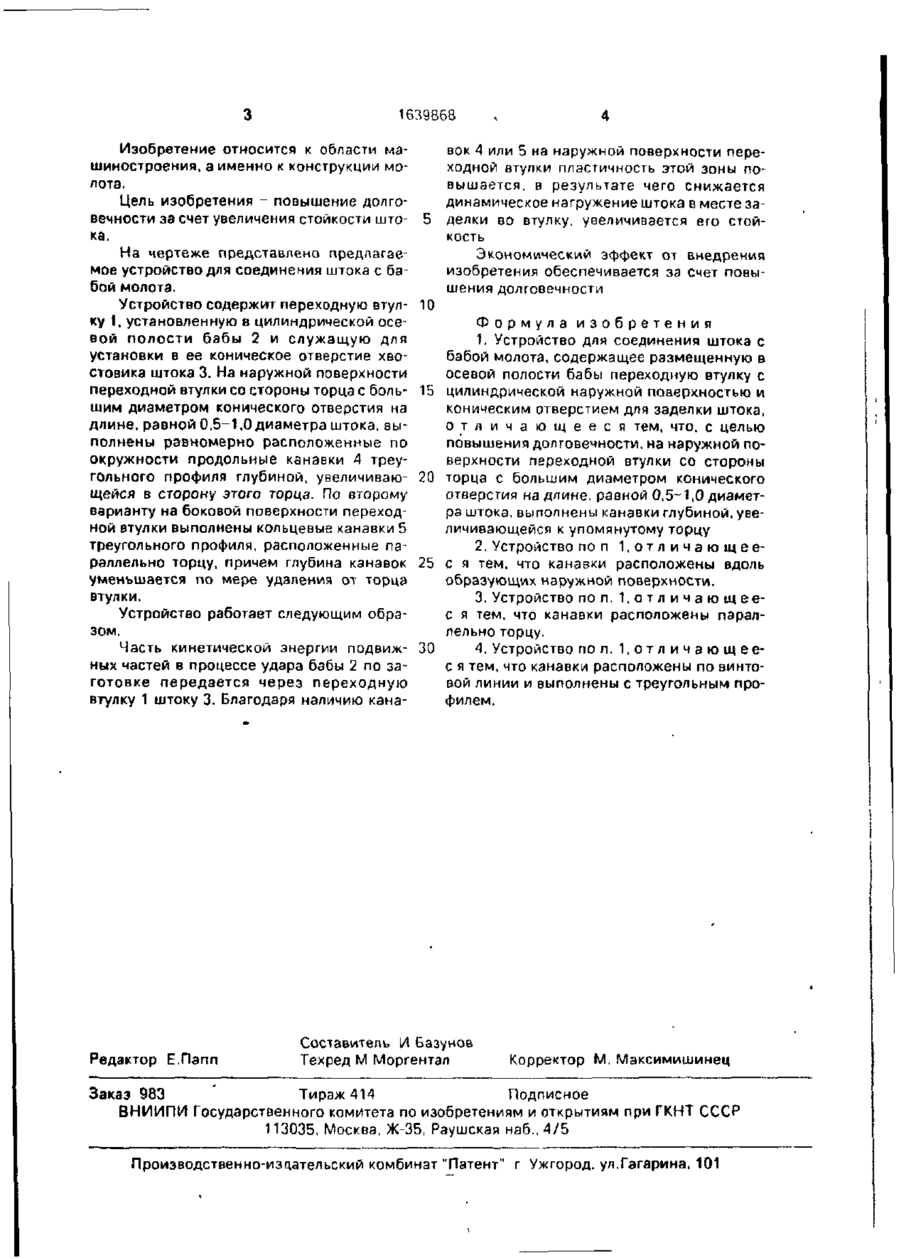

СОЮЗ СОВЕТСКИХ СОЦИАПИСТИЧЕСКИХ РЕСПУБЛИК О"») (505 1639868 А1 _SJJ,M, В 21 J 13/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4679016/27 (22)07 02.89 (46)07 04 91. Бюл N- 13 (71) Старокраматорский машиностроительный завод им Орджоникидзе (72) Л М Ярма к, Б Н. Сидоренко и Ю С Котелевец (53)621.074(088.8) (56) Авторское свидетельство СССР №219364, кл. B 2 1 J 13/06 (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ШТОКА С БАБОЙ МОЛОТА (54) Изобретение относится к машиностроению, а именно к конструкциям молота Цель изобретения - повышение долговечности Устройство для соединения штока с бабой молота содержит переходную втулку 1, установленную в осевую полость бабы 2 для заделки в коническое отверстие втулки 1 штока 3 На наружной цилиндрической поверхности последней со стороны торца с большим диаметром отверстия на длине, равной 0,5-1 0 диаметра штока, выполнены канавки глубиной увепичивающейся в сторону торца Канавки могут быть расположены как вдоль втулки, так и параллельно ее торцу Это обеспечивает большую пластичность этой зоны переходной втулки и снижение динамического нагружения штока в месте заделки во время ударов бабы. 3 з.п. ф-лы, 1 ил. 10 С А—2 О) о 00 00 > 1639868 Изобретение относится к области машиностроения, а именно к конструкции молота. Цель изобретения - повышение долговечности за счет увеличения стойкости штока. На чертеже представлено предлагаемое устройство для соединения штока с бабой молота. Устройство содержит переходную втулку 1. установленную в цилиндрической осевой полости бабы 2 и служащую для установки в ее коническое отверстие хвостовика штока 3. На наружной поверхности переходной втулки со стороны торца с большим диаметром конического отверстия на длине, равной 0,5-1,0 диаметра штока, выполнены равномерно расположенные по окружности продольные канавки 4 треугольного профиля глубиной, увеличивающейся в сторону этого торца. По второму варианту на боковой поверхности переходной втулки выполнены кольцевые канавки 5 треугольного профиля, расположенные параллельно торцу, причем глубина канавок уменьшается по мере удаления от торца втулки. Устройство работает следующим образом. Часть кинетической энергии подвижных частей в процессе удара бабы 2 по заготовке передается через переходную втулку 1 штоку 3. Благодаря наличию кана Редактор Е.Папп 5 10 15 20 25 30 вок 4 или 5 на наружной поверхности переходной втулки пластичность этой зоны повышается, в результате чего снижается динамическое нагружение штока в месте заделки во втулку, увеличивается его стойкость Экономический эффект от внедрения изобретения обеспечивается за счет повышения долговечности Формула изобретения 1. Устройство для соединения штока с бабой молота, содержащее размещенную в осевой полости бабы переходную втулку с цилиндрической наружной поверхностью и коническим отверстием для заделки штока, о т л и ч а ю щ е е с я тем, что, с целью повышения долговечности, на наружной поверхности переходной втулки со стороны торца с большим диаметром конического отверстия на длине, равной 0,5-1,0 диаметра штока, выполнены канавки глубиной, увеличивающейся к упомянутому торцу 2. Устройство п о п І . о т л и ч а ю щ е е с я тем. что канавки расположены вдоль образующих наружной поверхности. 3. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что канавки расположены параллельно торцу. 4. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что канавки расположены по винтовой линии и выполнены с треугольным профилем. Составитель И Базунов Техред М Моргентал Корректор М. Максимишинец Заказ 983 Тираж 414 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Проиэводственно-изцательский комбинат "Патент" г Ужгород. ул.Гагарина. 101
