З’єднання труб

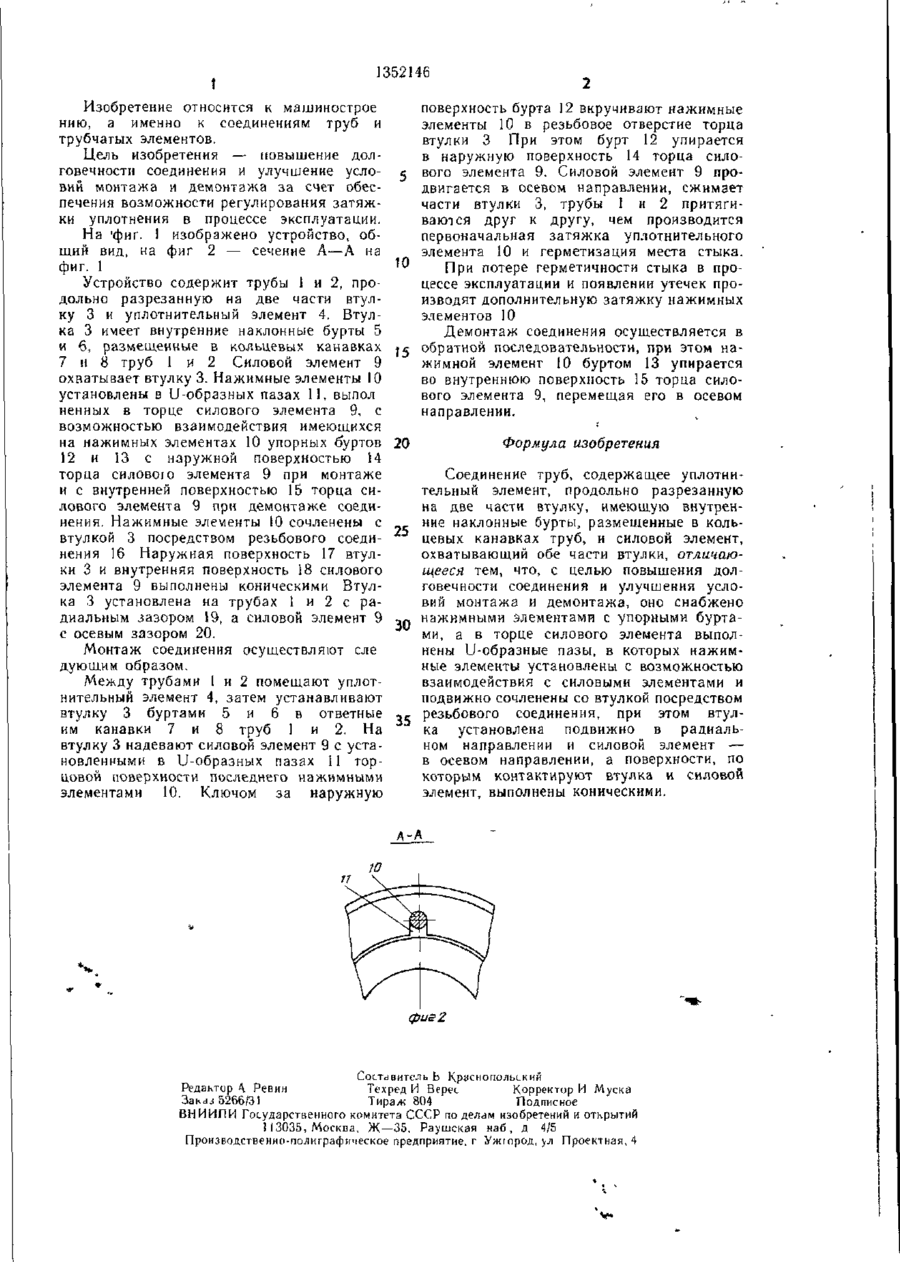

Изобретение относится к области машиностроения и может использоваться в соединениях трубопроводов гидро-и пневмомагистралей. Цель изобретения — повышение долговечности и улучшение условий монтажа и демонтажа путем обеспечения возможности регулирования затяжки уплотнения в процессе эксплуатации. Соединение труб 1, 2 осуществляется с помощью продольно разрезанной втулки 3 и уплотни тельного элемента 4. Втулка 3 имеет внутренние буртики 5, 6 по концам, выполненные под углом с наклоном в сторону стыка, размещенные в ответных им наружных кольцевых канавках 7, 8 труб І, 2. Силовой элемент 9 охватывает втулку 3. Нажимные элементы 10 установлены в U-образных пазах 11 торца силового элемента 9 с возможностью взаимодействия имеющихся на нажимных элементах 10 упорных буртов 12, 13 с наружной при затяжке и внутренней при демонтаже торцовыми поверхностями силового элемента 9, образующими резьбовое соединение 16 с торцом втулки 3. Наружная поверхность 17 втулки 3 и внутренняя поверхность 18 силового элемента 9 выполнены коническими. Втулка 3 установлена с возможностью радиального, а силовой элемент 9 осевого перемещений. 2.ил. СП О) /3 фиг] і 352146 t Изобретение относится к машинострое нию, а именно к соединениям труб и трубчатых элементов. Цель изобретения — повышение долговечности соединения и улучшение условий монтажа и демонтажа за счет обеспечения возможности регулирования затяжки уплотнения в процессе эксплуатации. На 'фиг. 1 изображено устройство, общий вид, на фиг 2 — сечение А—А на фиг. 1 Устройство содержит трубы 1 и 2, продольно разрезанную на две части втулку 3 и уплотнительный элемент 4. Втулка 3 имеет внутренние наклонные бурты 5 и 6, размещенные в кольцевых канавках 7 и 8 труб 1 и 2 Силовой элемент 9 охватывает втулку 3. Нажимные элементы 10 установлены в U-образных пазах 11, выпол ненных в торце силового элемента 9, с возможностью взаимодействия имеющихся на нажимных элементах 10 упорных буртов 12 и 13 с наружной поверхностью 14 торца силовою элемента 9 при монтаже и с внутренней поверхностью 15 торца силового элемента 9 при демонтаже соединения. Нажимные элементы 10 сочленены с втулкой 3 посредством резьбового соединения 16 Наружная поверхность 17 втулки 3 и внутренняя поверхность 18 силового элемента 9 выполнены коническими Втулка 3 установлена на трубах 1 и 2 с радиальным зазором 19, а силовой элемент 9 с осевым зазором 20. поверхность бурта 12 вкручивают нажимные элементы 10 в резьбовое отверстие торца втулки 3 При этом бурт 12 упирается в наружную поверхность 14 торца силового элемента 9. Силовой элемент 9 продвигается в осевом направлении, сжимает части втулки 3, трубы 1 и 2 притягиваются друг к другу, чем производится первоначальная затяжка уплотнительного элемента 10 и герметизация места стыка. 10 При потере герметичности стыка в процессе эксплуатации и появлении утечек производят дополнительную затяжку нажимных элементов 10 Демонтаж соединения осуществляется в ус обратной последовательности, при этом нажимной элемент 10 буртом 13 упирается во внутреннюю поверхность 15 торца силового элемента 9, перемещая его в осевом направлении. 20 Формула изобретения Соединение труб, содержащее уплотнительный элемент, продольно разрезанную на две части втулку, имеющую внутренние наклонные бурты, размещенные в коль25 цевых канавках труб, и силовой элемент, охватывающий обе части втулки, отличающееся тем, что, с целью повышения долговечности соединения и улучшения условий монтажа и демонтажа, оно снабжено нажимными элементами с упорными бурта30 ми, а в торце силового элемента выполнены U-образные пазы, в которых нажимМонтаж соединения осуществляют еле ные элементы установлены с возможностью дующим образом. взаимодействия с силовыми элементами и Между трубами 1 и 2 помещают уплотподвижно сочленены со втулкой посредством нительный элемент 4, затем устанавливают резьбового соединения, при этом втулвтулку 3 буртами 5 и 6 в ответные 35 ка установлена подвижно в радиальим канавки 7 и 8 труб 1 и 2. На ном направлении и силовой элемент — втулку 3 надевают силовой элемент 9 с устав осевом направлении, а поверхности, по новленными в U-образных пазах 11 торкоторым контактируют втулка и силовой цовой поверхности последнего нажимными элемент, выполнены коническими. элементами 10. Ключом за наружную А-А фиг! CocTdenTt-'ль Ь Краснопольский Редактор \ Ревин Техред И Верес Корректор И Муска 3aKdj 5266/3І Тираж 804 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж—35, Раушская наб , д 4/5 Производственно-полиграфическое предприятие, г Ужіород, ул Проектная, 4
