Опора шарошкового долота

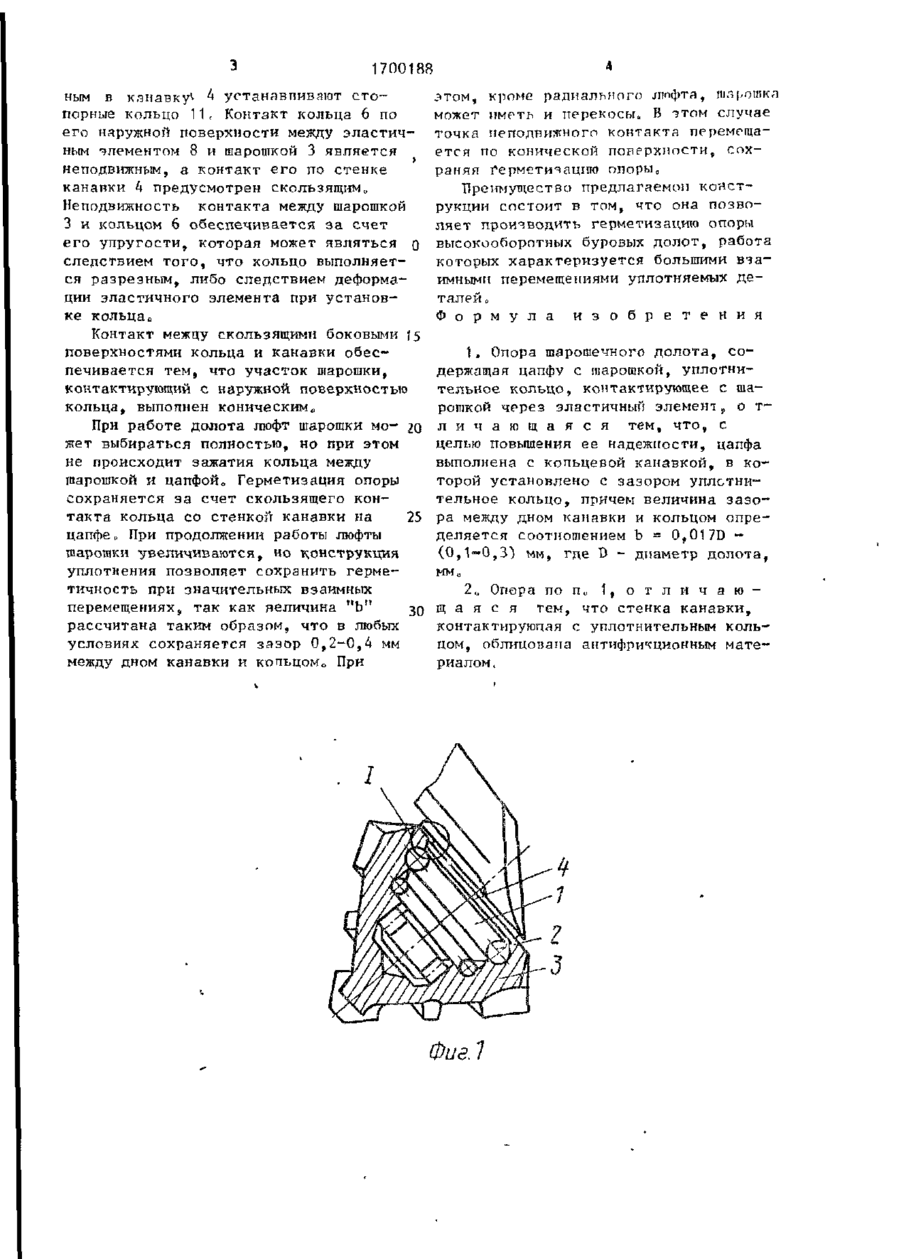

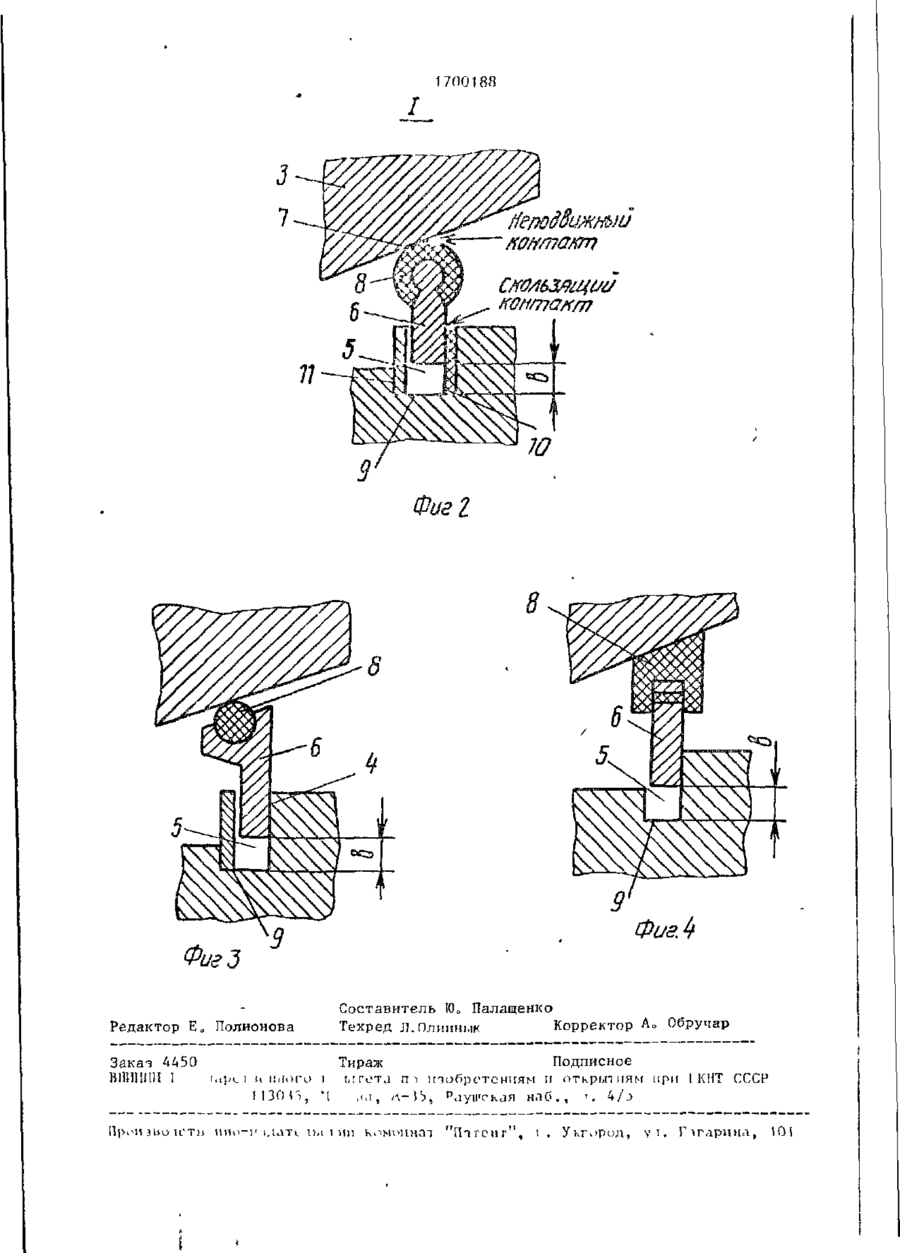

Изобретение относится к буровой технике, в частности к уплотнениям опор шарошечных допот, применяемых при бурении скважин. Цель изобретения - повышение надежности уплотнения о Опора шарошечного долота содер Изобретение относится к буровой технике, в частности к уплотнениям опор шарошечных догтот, применяемых при бурении нефтяных и газовых скважин „ Целью изобретения является повышение надежности опоры. На фиг о 1 представлена опора с шарошкой, общий вид; па фиг„ 2 уштотнительш.гй узел; на фиг„ 1 к 4 варианты выполнения угпотнитепьного узла о Опора бурового дплота содержит цапфу 1 с установленной на ней посредством подшипников 2 щлрпшкои Ї. В цл гіфе 1 выполнена кольцепли кап,і м:л 4, в к ото рої і г кольнутім чл зорим 5 уст а жит цапфу с установленной на ней шарошкой) З о В цапфе выполнена кольцевая канавка, в которой с кольцевым зазором 5 установлено упругое металлическое кольцо 6, контактирующее с шарошкой 3 через эластичный элемент 8 О Величина зазора 5 между дном 9 канавки и кольцом 6 определяется соотиошеккем Ъ - 0,017D - (0,?-f0,3) мм, где Т) - диаметр долота, мм. Стенка канавки, контактирующая с уплотнительным кольцом, может быть облицована антифрикционным материалом 10 о „ При работе долота люфт шарошки 3 может выбираться полностью, но при этом не происходит зажатия кольца 6 между шарошкой и цапфой. Предлагаемая конструкция позволяет надежно герметизировать опору высокооборотных буровых долот„ 1 з 0 п о ф-лы, 4 ил с с а&ят о о новлено упругое металлическое кольцо 6, контактирующее наружной поверхностью 7 с шароткой 3 через эластичный элемент 8„ Величина кольцевого зазора 5 между дном 9 канавки 4 и кольцом 6 определяется соотношением: b = = 0,017Л - (0,1-0,3) мм, где D диаметр долота, мм„ Б данном соотношении величина 0,10,3 является гарантированным зазором, остающимся между кольцом 6 и дном 9 канавки'4 при полной выборке люфта о Стенка канавки, контактирующая с I уппотнптелъным кольцом, может быть облицована антифрикционным материалом 10, например фторопластом, брончой и др При выполнении кольца 6 неразрез 00 00 1700188 ным в канавку^ 4 устанавливают стопорные кольцо 11 с Контакт кольца 6 по его наружной поверхности между эластичным элементом 8 и шарошкой 3 является неподвижным, а контакт его по стенке канавки 4 предусмотрен скользящим,, Неподвижность контакта между шарошкой 3 и кольцом 6 обеспечивается за счет его упругости, которая может являться о следствием того, что кольцо выполняется разрезным, либо следствием деформации эластичного элемента при установке кольца о Контакт между скользящими боковыми f5 поверхностями кольца и канавки обеспечивается тем, что участок шарошки, контактирующий с наружной поверхностью кольца, выполнен коническим,, При работе долота люфт шарошки мо- 20 жет выбираться полностью, но при этом не происходит зажатия кольца между шарошкой и цапфойо Герметизация опоры сохраняется за счет скользящего контакта кольца со стенкой канавки на 25 цапфе. При продолжении работы люфты шарошки -увеличиваются, но конструкция уплотнения позволяет сохранить герметичность при значительных взаимных перемещениях, так как неличина "Ь" зо рассчитана таким образом, что в любых условиях сохраняется зазор 0,2-0,4 мм между дном канавки и копьцомо При этом, кроме радиального люфтя, шарошка может иметь и перекосы, В -этом случае точка неподвижного контакта перемещается по конической поверхности, сохраняя герметизацию опоры0 Преимущество предлагаемом конструкции состоит в том, что она позволяет производить герметизацию опоры высокооборотных буровых долот, работа которых характеризуется большими взаимными перемещениями уплотняемых деталей о Ф о р м у л а и з о б р е т е н и я 1. Опора шарошечного долота, содержащая цапфу с шарошкой, уплотнительное кольцо, контактирующее с шарошкой через эластичный элемент ? о тли ч а ю щ а я с я тем, что, с целью повышения ее надежности, цапфа выполнена с копьцевой канавкой, в которой установлено с зазором уплстнительное кольцо, причем величина зазора между дном канавки и кольцом определяется соотношением b = 0 f 017D — (0,1-0,3) мм, где D - диаметр долота, мм„ 2„ Опора по п„ 1, о т л и ч а ю щ а я с я тем, что стенка канавки, контактирующая с уплотнительным кольцом, облицована антифрикционным материалом , I Фиг.1 1700188 7 коптант 77 Ю Фиг Л Р е д а к т о р Е в Полионова С о с т а в и т е л ь !0Q ЇЇалащенко Техред Л.Олишшк Корректор Аи З а к а я 4А5О ВПИИПИ 1 Тираж г.ггота п і т о б р ч т е н и я м tiihiro і з во к'т із тій-! 1 ідаті іьі піп комоинат "Птген г", Обручар Подписное и открытиям при 1 КИТ СССР і , У кг^род, v і. Г ігаршіа, 10 І
