Пристрій для розігріву вантажів, що змерзлися, в залізничних вагонах
Номер патенту: 16240
Опубліковано: 17.07.2006
Автори: Гармаш Віктор Іванович, Гуртовий Олексій Миколайович, Яшин Дмитро Володимирович, Антончик В'ячеслав Миколайович
Формула / Реферат
Пристрій для розігріву вантажів, що змерзлися, в залізничних вагонах, що містить пальники газові інфрачервоного випромінювання бокового розігріву, трубчасті газові обігрівники нижнього розігріву, що закріплені уздовж поздовжньої осі залізничної колії, який відрізняється тим, що пальники газові інфрачервоного випромінювання бокового розігріву встановлені уздовж обох боковин вагона, принаймні у два ряди.
Текст

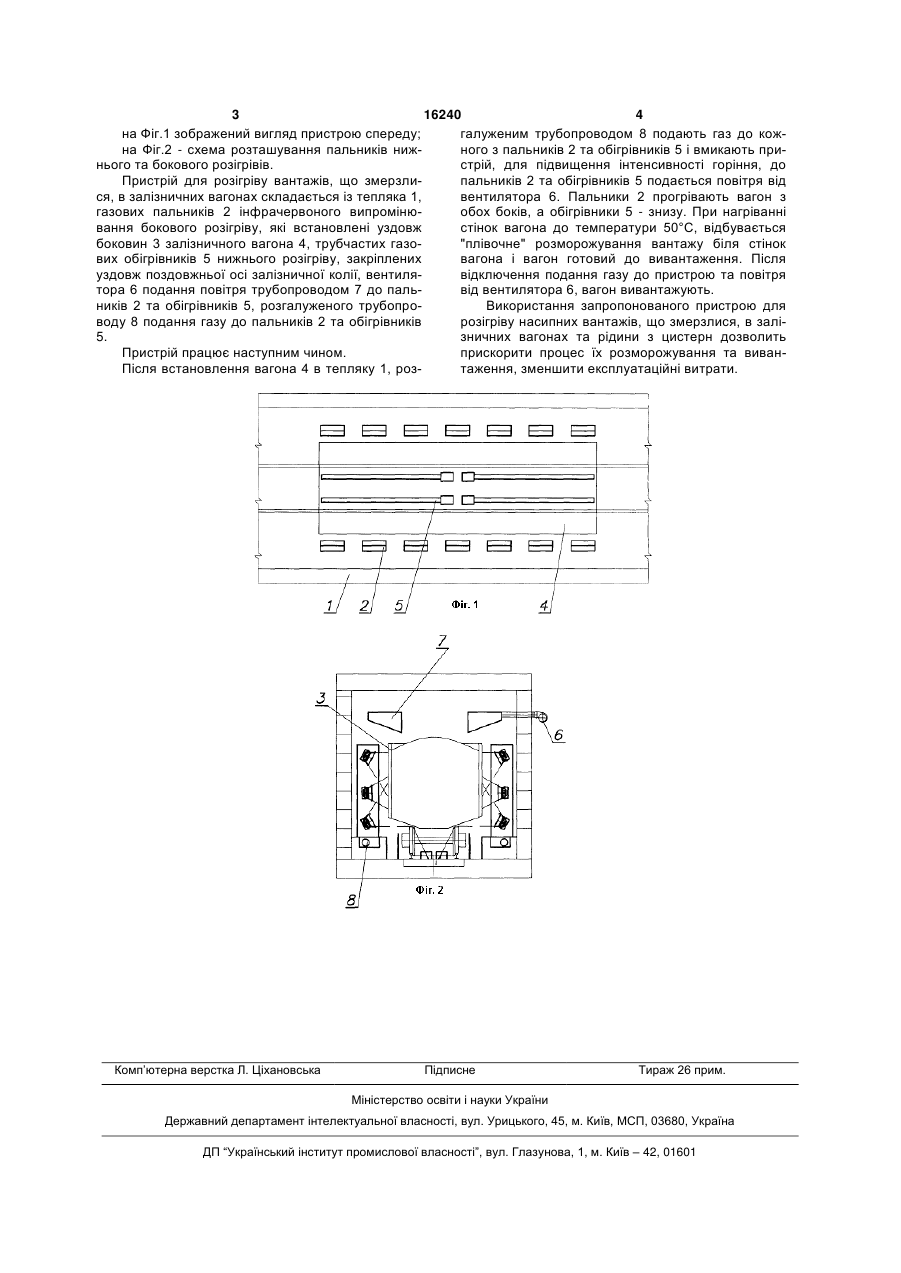

Пристрій для розігріву вантажів, що змерзлися, в залізничних вагонах, що містить пальники газові інфрачервоного випромінювання бокового розігріву, трубчасті газові обігрівники нижнього розігріву, що закріплені уздовж поздовжньої осі залізничної колії, який відрізняється тим, що пальники газові інфрачервоного випромінювання бокового розігріву встановлені уздовж обох боковин вагона, принаймні у два ряди. (19) (21) u200605388 (22) 17.05.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Гуртовий Олексій Миколайович, Антончик В'ячеслав Миколайович, Яшин Дмитро Володимирович, Гармаш Віктор Іванович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ЕНЕРГОТЕХНОЛОГІЇ" 3 16240 4 на Фіг.1 зображений вигляд пристрою спереду; галуженим трубопроводом 8 подають газ до кожна Фіг.2 - схема розташування пальників нижного з пальників 2 та обігрівників 5 і вмикають принього та бокового розігрівів. стрій, для підвищення інтенсивності горіння, до Пристрій для розігріву вантажів, що змерзлипальників 2 та обігрівників 5 подається повітря від ся, в залізничних вагонах складається із тепляка 1, вентилятора 6. Пальники 2 прогрівають вагон з газових пальників 2 інфрачервоного випромінюобох боків, а обігрівники 5 - знизу. При нагріванні вання бокового розігріву, які встановлені уздовж стінок вагона до температури 50°С, відбувається боковин 3 залізничного вагона 4, трубчастих газо"плівочне" розморожування вантажу біля стінок вих обігрівників 5 нижнього розігріву, закріплених вагона і вагон готовий до вивантаження. Після уздовж поздовжньої осі залізничної колії, вентилявідключення подання газу до пристрою та повітря тора 6 подання повітря трубопроводом 7 до пальвід вентилятора 6, вагон вивантажують. ників 2 та обігрівників 5, розгалуженого трубопроВикористання запропонованого пристрою для воду 8 подання газу до пальників 2 та обігрівників розігріву насипних вантажів, що змерзлися, в залі5. зничних вагонах та рідини з цистерн дозволить Пристрій працює наступним чином. прискорити процес їх розморожування та виванПісля встановлення вагона 4 в тепляку 1, розтаження, зменшити експлуатаційні витрати. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for warming-up of frozen bulk cargos in the railroad cars
Назва патенту російськоюУстройство для разогрева смерзшихся грузов в железнодорожных вагонах
МПК / Мітки
МПК: B65G 67/24, B65G 69/20
Мітки: пристрій, залізничних, розігріву, змерзлися, вагонах, вантажів
