Спосіб визначення лінійної швидкості вітру

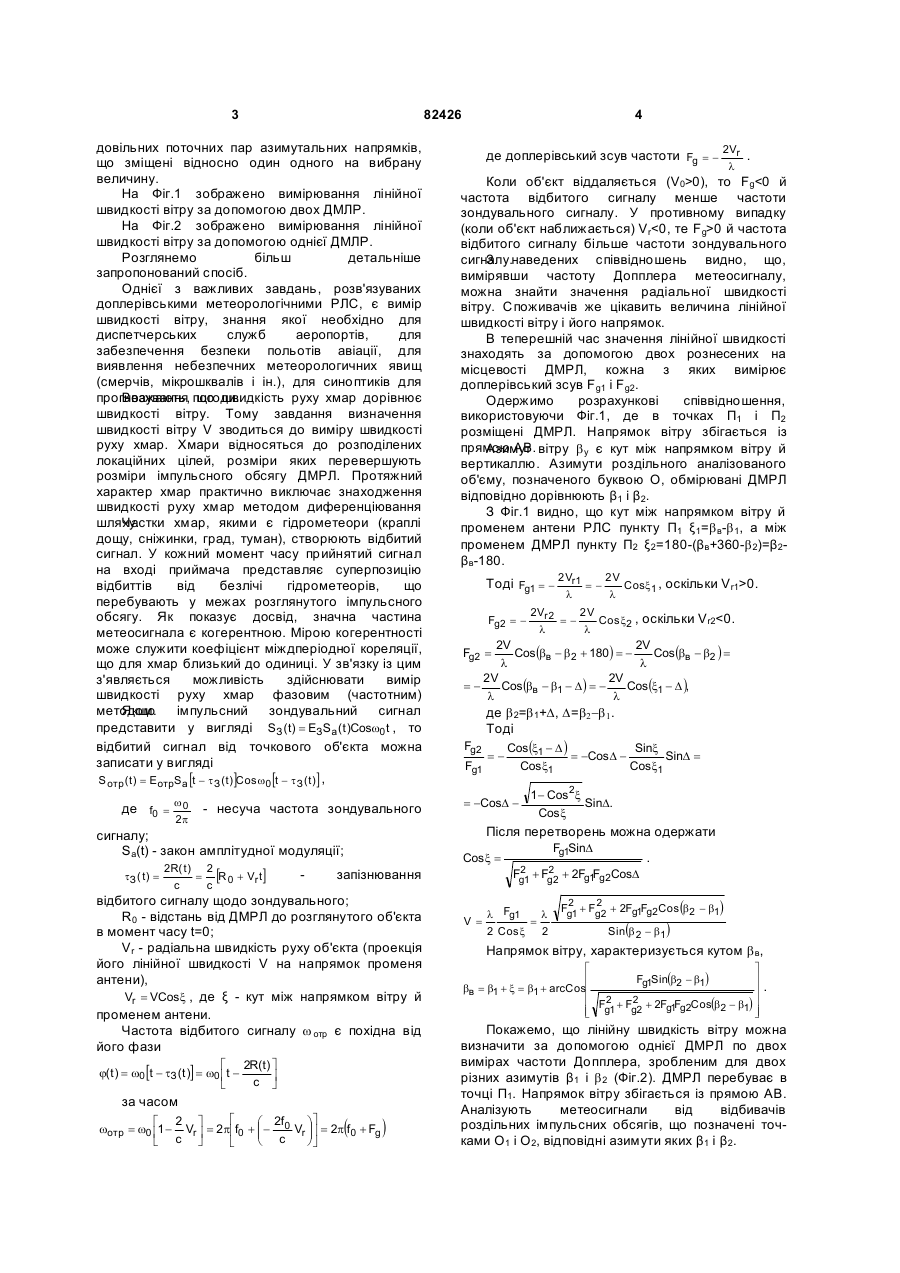

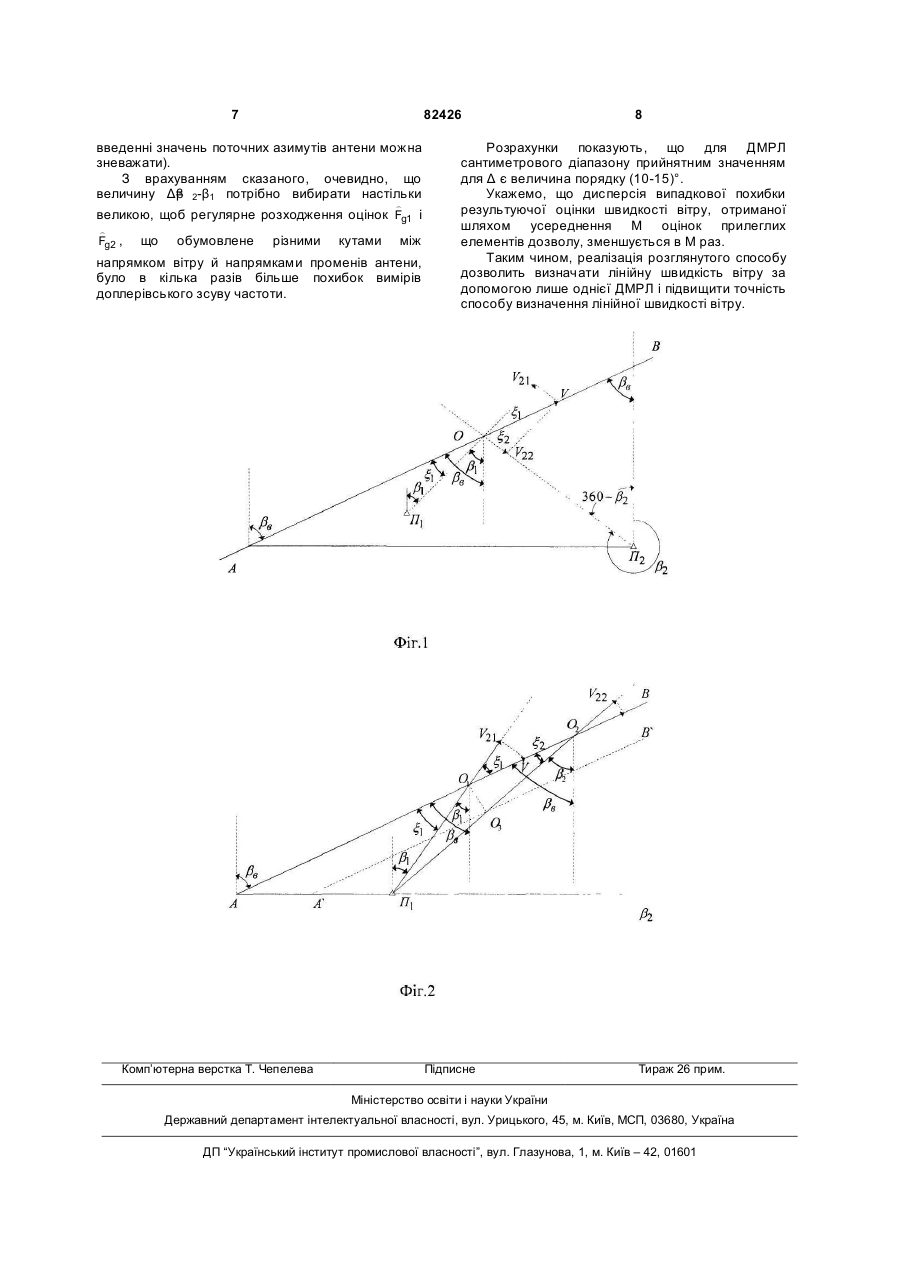

Спосіб визначення лінійної швидкості вітру, що полягає у вимірі доплерівського зсуву частот у двох азимутальних напрямках при роботі за режимом кругового огляду метеорологічної радіолокаційної станції (РЛС) із наступним визначенням лінійної швидкості вітру, який відрізняється тим, що доплерівський зсув частот виміряють для усіх довільних поточних пар азимутальних напрямків вимірювання, які зміщені відносно один одного на вибрану величину. (19) (21) a200607319 (22) 03.07.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) КРАВЧЕНКО МИКОЛА ІВАНОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ, UA (56) Красненко Н.П. Акустическое зондирование атмосферы. - Новосибирск: Наука. -1986.-С.106107 SU 1709263, 30.01.1992 SU 883837, 25.11.1985 RU 2017169, 30.07.1994 2 3 82426 довільних поточних пар азимутальних напрямків, що зміщені відносно один одного на вибрану величину. На Фіг.1 зображено вимірювання лінійної швидкості вітру за допомогою двох ДМЛР. На Фіг.2 зображено вимірювання лінійної швидкості вітру за допомогою однієї ДМЛР. Розглянемо більш детальніше запропонований спосіб. Однієї з важливих завдань, розв'язуваних доплерівськими метеорологічними РЛС, є вимір швидкості вітру, знання якої необхідно для диспетчерських служб аеропортів, для забезпечення безпеки польотів авіації, для виявлення небезпечних метеорологичних явищ (смерчів, мікрошквалів і ін.), для синоптиків для прогнозування погоди. Вважають, що швидкість руху хмар дорівнює швидкості вітру. Тому завдання визначення швидкості вітру V зводиться до виміру швидкості руху хмар. Хмари відносяться до розподілених локаційних цілей, розміри яких перевершують розміри імпульсного обсягу ДМРЛ. Протяжний характер хмар практично виключає знаходження швидкості руху хмар методом диференціювання шляху. Частки хмар, якими є гідрометеори (краплі дощу, сніжинки, град, туман), створюють відбитий сигнал. У кожний момент часу прийнятий сигнал на вході приймача представляє суперпозицію відбиттів від безлічі гідрометеорів, що перебувають у межах розглянутого імпульсного обсягу. Як показує досвід, значна частина метеосигнала є когерентною. Мірою когерентності може служити коефіцієнт міждперіодної кореляції, що для хмар близький до одиниці. У зв'язку із цим з'являється можливість здійснювати вимір швидкості руху хмар фазовим (частотним) методом. імпульсний зондувальний сигнал Якщо представити у вигляді S З (t) = EЗS a (t )Cosw0 t , то відбитий сигнал від точкового об'єкта можна записати у вигляді S отр (t) = EотрSa [t - t З (t)]Cos w0 [t - t З (t)] , де f0 = w0 2p - несуча частота зондувального 2R( t) 2 = [R 0 + Vr t] c c де доплерівський зсув частоти Fg = Коли об'єкт віддаляється (V0>0), то Fg0. l l 2V 2V Fg2 = - r 2 = Cos x2 , оскільки Vr2
