Двигун-нагрівач газовий

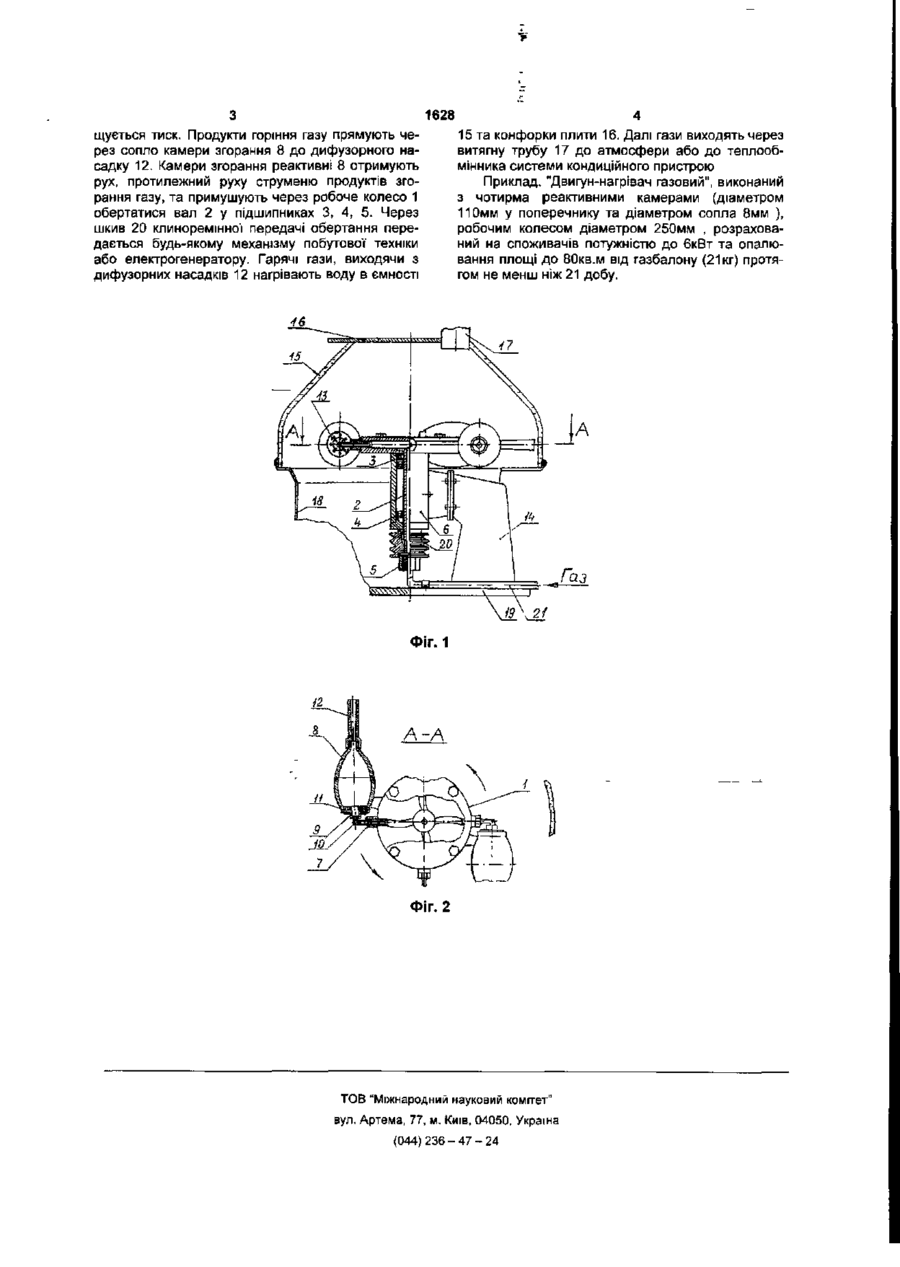

Двигун-нагрівач газовий, який містить вал з робочим колесом, ємність нагріву води, плиту, який відрізняється тим , що вал двигуна встанов лений вертикально і виконаний порожнистим газопровідним, жорстко з'єднаним на верхньому кінці з робочим колесом, усередині останнього виконані радіальні газові канали, а по периметру робочого колеса через штуцери розташовані блоки безкомпресорної подачі повітря і газу, які з'єднані з реактивними камерами згорання газу, над якими встановлена ємність нагріву води - конфузор і плита з витяжною трубою до теплообмінника системи кондиціонерного пристрою, а на нижньому кінці вала установлений шків клинопасової передачі. Газові реактивні стаціонарні турбіни , та й повітряно-реактивні двигуни (ПРД) безкомпресорні, що випускає промисловість, мають велику потужність , громіздкі , створюють великий шум . Застосування їх в умовах невеликих споживачів недоцільно В основу корисної моделі поставлено задачу : сконстрюювати "Двигун - нагрівач газовий" - малогабаритну, малопотужну реактивну стаціонарну газову турбіну з вертикальним ротором шляхом застосування діючих по принципу повітряне - реактивного безкомпресорного двигуна реактивних камер згорання (замість лопаток), поєднаних з блоком подачи повітря і газу, й розташованих по периметру робочого колеса, яке має радіальні канали подачи газу, до яких газ подають через порожнистий вал - щоб забезпечити універсальний пристрій для енерго- і теплопостачання споживачів індивідуальних господарств потужністю до 6кВт у автономному режимі. Згораючи в реактивних камерах газ розширюється. В камерах підвищується тиск. Продукти горіння газу, виходячи Із дифузорних насадків реактивних камер, надають камерам згорання рух, протилежний руху струменю продуктів горіння газу. Круговий рух через робоче колесо надається валу Через шкив клино-ремінної' передачі обертання передасться будь-якому механізму. Теплоту, яка виділяється при згоранні газу використовують в господарчих цілях Фіг.1 "Двигун-нагрівач газовий". Загальний вигляд. Фіг.2 "Двигун-нагрівач газовий". Розріз А-А. Робоче колесо 1 жорстко з'єднують з порожнистим валом 2, який встановлюють на підшипниках 3, 4, 5 в корпус 6. Робоче колесо 1 має радіальні канали подачи газу. Через штуцери 7 газ подається до камер згорання реактивних 8, разташованих по периметру колеса 1 Камери згорання реактивні 8 мають: блок подачі повітря і газу 9 з жиклером 10 та решіткою подачі повітря 11, дифузорний насадок 12. Кришки 13 призначені для регулювання подачі повітря до камер 8. Корпус 6 закріплюють на станині 14. Над камерами згорання 8 закріплюють ємність нагріву води 15 з плитою 16 і витятою трубою 17. Кожух 18 кріплять до станини 14 та основи 19. Ємність нагріву води 15 виконують у вигляді двох концентричних зрізаних конусів (конфузор), обшир між якими товщиною 10 - 20мм заповнюють водою. На нижньому кінцеві вала 2 встановлюють шкив 20 клиноремінної передачі й трубку подачі газу 21 від газового балона з регулювальним редуктором або від газової мережі. Робота пристрою. Відкривають вентиль подачі газу. Газ надходить по трубці подачі газу 21 через внутрішню порожнину вала 2 в радіальні канали робочого колеса 1, звідки через штуцери 7 потрапляє до камер згорання реактивних 8 Через отвори блока подачі повітря і газу 9 газ запалюють в камерах згорання 8 від джерела вогню . Робоче колесо 1 підштовхують злегка у бік обертання. Газ, згораючи в камерах 8, розширюється. В камерах згорання 8 підви 00 1628 щується тиск. Продукти горіння газу прямують через сопло камери згорання 8 до дифузорного насадку 12. Камери згорання реактивні 8 отримують рух, протилежний руху струменю продуктів згорання газу, та примушують через робоче колесо 1 обертатися вал 2 у підшипниках 3, 4, 5. Через шкив 20 кл и но ремінної передачі обертання передається будь-якому механізму побутової техніки або електрогенератору. Гарячі гази, виходячи з дифузорних насадків 12 нагрівають воду в ємності 15 та конфорки плити 16. Далі гази виходять через витягну трубу 17 до атмосфери або до теплообмінника системи кондиційного пристрою Приклад. "Двигун-нагрівач газовий", виконаний з чотирма реактивними камерами (діаметром 110мм у поперечнику та діаметром сопла 8мм ), робочим колесом діаметром 250мм , розрахований на споживачів потужністю до 6кВт та опалювання площі до 80кв.м від газбалону (21кг) протягом не менш ніж 21 добу. А Фіг. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, гл. Київ, 04050, Україна (044)236-47-24
