Дугогасна камера

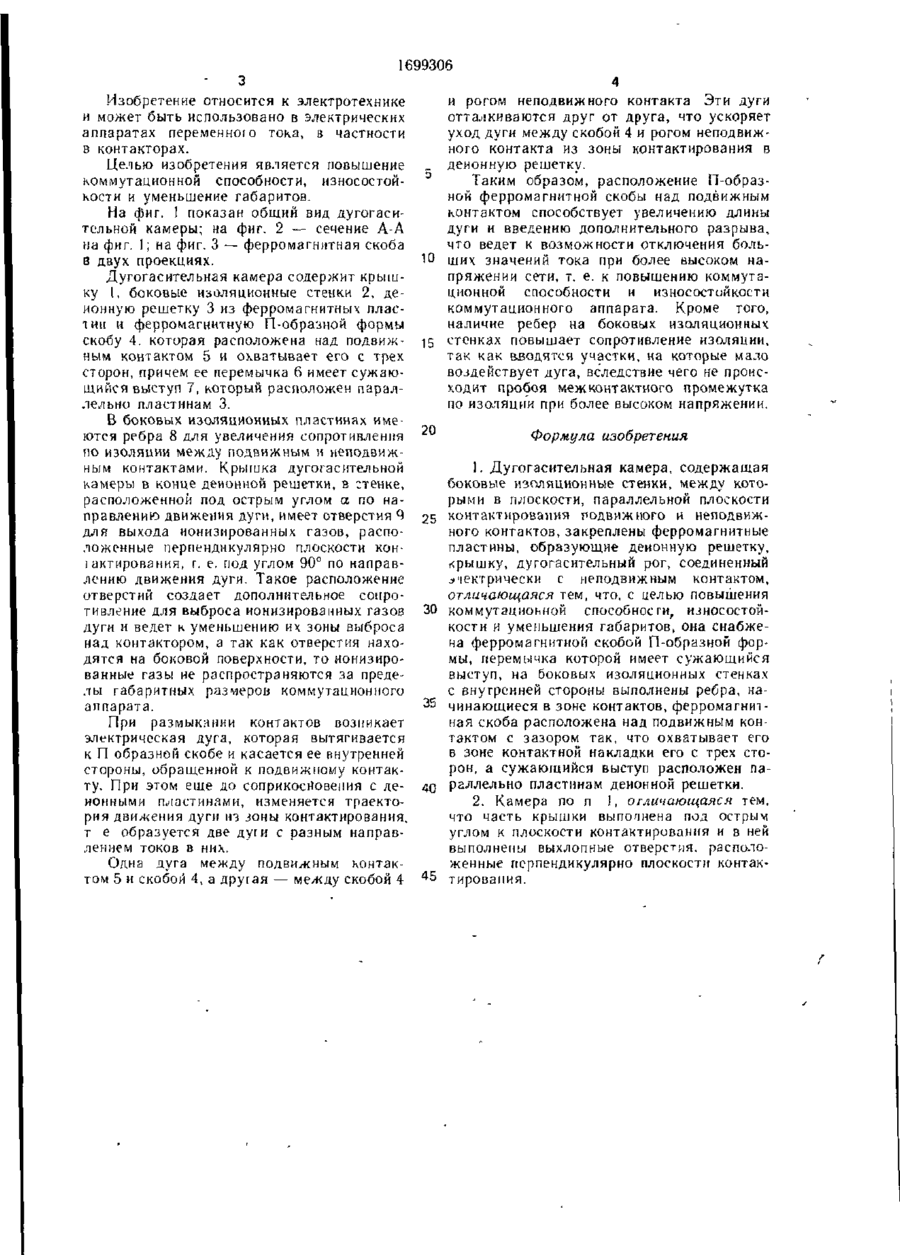

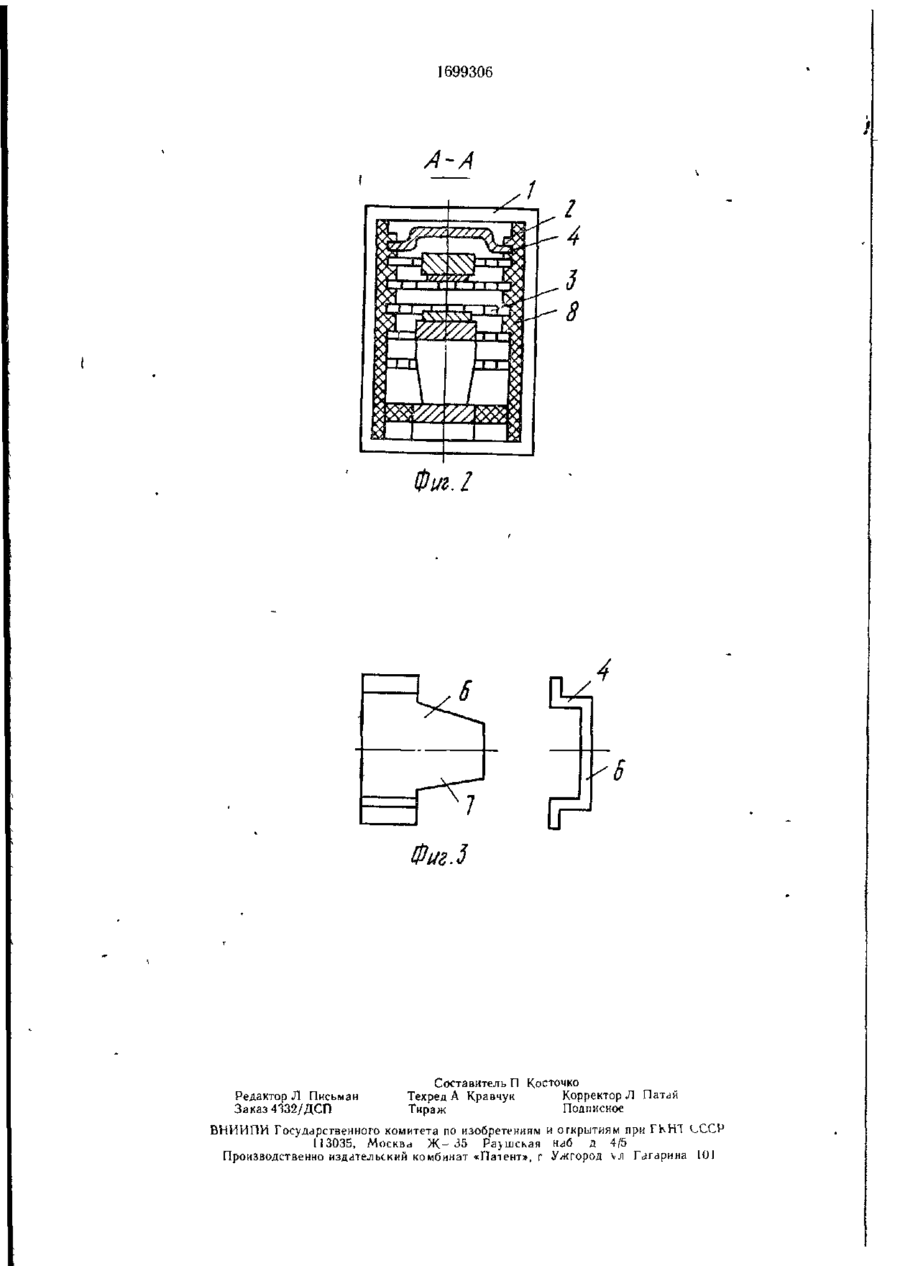

ПОЛЬЗОВАНИЯ ЭКЗ ДЛЯ QQ£ союз СОВЕТСКИХ СОЦИ^ІИСТІ'НЕСНИХ РЕСПУБЛИК (19) (51)5 Н 01 Н 9 ; —іівг^ИЮтлїЕйьгіМйв**'1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) 4298243/07 (22) 18 08.87 (71) Всесоюзный научно-исследовательский проектно-конструкторский и іехнологический институт взрывозати(ценного н рудничного электрооборудования (72) В. Д. Оборотов, Л П. Абара, В. С. Дзюбан и В. А. Рябчснко (53) 621.316.54(088 8) (56) Патент ФРГ № 3501423, кл. Н 01 Н 9/46^ 1985. (54) ДУГОГАСИТЕЛЬНАЯ КАМЕРА (57) Изобретение относится к электротех нике и может быть использовано в электрических аппаратах, в частности контакторах Цель — повышение коммутационной способности, износостойкости и уменьшение габаритов. Дугогасительная камера имеет ферромагнитную скобу 4 П-образной формы, которая расположена над подвижным контактом 5 и охватывает еі о в месте контакт ной накладки с трех сторон с воздушным зазором Перемычка скобы имеет сажающийся выступ 7, который распотожен параллельно и над пластинами 3 деионной решетки. Электрическая дуга ферромагнитной скобой вытягивается вверх и одновременно выталкивается в сторону деионной решетки Боковые изоляционные стенки 2 с внутренней стороны имеют ребра 8, располагающиеся параллельно плоскости контактирования и продолжающиеся в область между деионными пластинами для увеличения сопротивления изоляции Крышка 1 имеет стенку, расположенную под острым углом а к плоскости контактирования, в которой выполнены отверстия 9, расположенные перпендикулярно плоскости контактирования, через которые обеспечивается зыход ионизированных газов. При этом зона ионизированных газов не распространяется за пределы габаритных размеров коммутационного аппарата І з п ф-лы, Зил, СО 46-91 А Фиг.1 1699306 Изобретение относится к электротехнике и может быть использовано в электрических аппаратах переменною тока, в частности з контакторах. Целью изобретения является повышение коммутационной способности, износостойкости и уменьшение габаритов. На фиг. 1 показан общий вид дугогаситсльной камеры; на фиг. 2 — сечение А-А на фиг. I; на фиг. 3 — ферромагнитная скоба в двух проекциях. Дугогасительная камера содержит крышку I, боковые изоляционные стенки 2, деионную решетку 3 из ферромагнитных пластин и ферромагнитную П-образной формы скобу 4. которая расположена над подвижным контактом 5 и охватывает его с трех сторон, причем ее перемычка 6 имеет сужающийся выступ 7, который расположен параллельно пластинам 3. В боковых изоляционных пластинах имеются ребра 8 для увеличения сопротивления по изоляции между подвижным и неподвижным контактами. Крышка дугогасительной камеры в конце деионной решетки, в -тенке, расположенной под острым углом а по направлению движения дуги, имеет отверстия 9 для выхода ионизированных газов, расположенные перпендикулярно плоскости конактирования, г. е. под углом 90° по направлению движения дуги. Такое расположение отверстий создает дополнительное сопротивление для выброса ионизированных газов дуги и ведет к уменьшению ич зоны выброса над контактором, а так как отверстия находятся на боковой поверхности, то ионизированные газы не распространяются за пределы габаритных размеров коммутационного аппарата. и рогом неподвижного контакта Эти дуги отталкиваются друг от друга, что ускоряет уход дуги между скобой 4 и рогом неподвижного контакта из зоны контактирования в деионную решетку. Таким образом, расположение П-образной ферромагнитной скобы над подвижным контактом способствует увеличению длины дуги и введению дополнительного разрыва, что ведет к возможности отключения больших значений тока при более высоком напряжении сети, т. е. к повышению коммутационной способности и износостойкости коммутационного аппарата. Кроме того, наличие ребер на боковых изоляционных стенках повышает сопротивление изоляции, 15 так как вводятся участки, на которые мало воздействует дуга, вследствие чего не происходит пробоя межконтактного промежутка по изоляции при более высоком напряжении. 20 Формула изобретения 1. Дугогасительная камера, содержащая боковые изоляционные стенки, между которыми в плоскости, параллельной плоскости 25 контактирования подвижного и неподвижного контактов, закреплены ферромагнитные пластины, образующие деионную решетку, крышку, дугогасительный рог, соединенный л'іектрически с неподвижным контактом, отличающаяся тем, что, с целью повышения способное ги; износостой30 коммутациоьной кости и уменьшения габаритов, она снабжена ферромагнитной скобой П-образной формы, перемычка которой имеет сужающийся выступ, на боковых изоляционных стенках с внутренней стороны выполнены ребра, начинающиеся в зоне контактов, ферромагнитная скоба расположена над подвижным контактом с зазором так, что охватывает его в зоне контактной накладки его с трех сторон, а сужающийся выступ расположен параллельно пластинам деионной решетки. При размыкании контактов возникает электрическая дуга, которая вытягивается к П образной скобе и касается ее внутренней стороны, обращенной к подвижному контакту. При этом еще до соприкосновения с де- 40 ионными пластинами, изменяется траекто2. Камера по п ), отличающаяся тем, рия движения дуги из зоны контактирования, что часть крышки выполнена под острым т е образуется две дуіи с разным направуглом к плоскости контактирования и в ней лением токов в них. выполнены выхлопные отверстия, расположенные перпендикулярно плоскости контакОдна дуга между подвижным контактом 5 и скобой 4, а другая — между скобой 4 4 5 тирования. 1699306 A-A Фиг. I 4 Фиг:3 Редактор Л Письман Заказ 4332/ДСП Составитель П Косточко Техред А Кравчук Корректор Л Патлй Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 1 13035, MocKBd Ж - 35 Ра>шская наб д 4/5 Производственно издательский комбинат «Патент», г Ужгород \л Тагдрмна 101
