Контейнер для транспортування та зберігання відпрацьованого ядерного палива

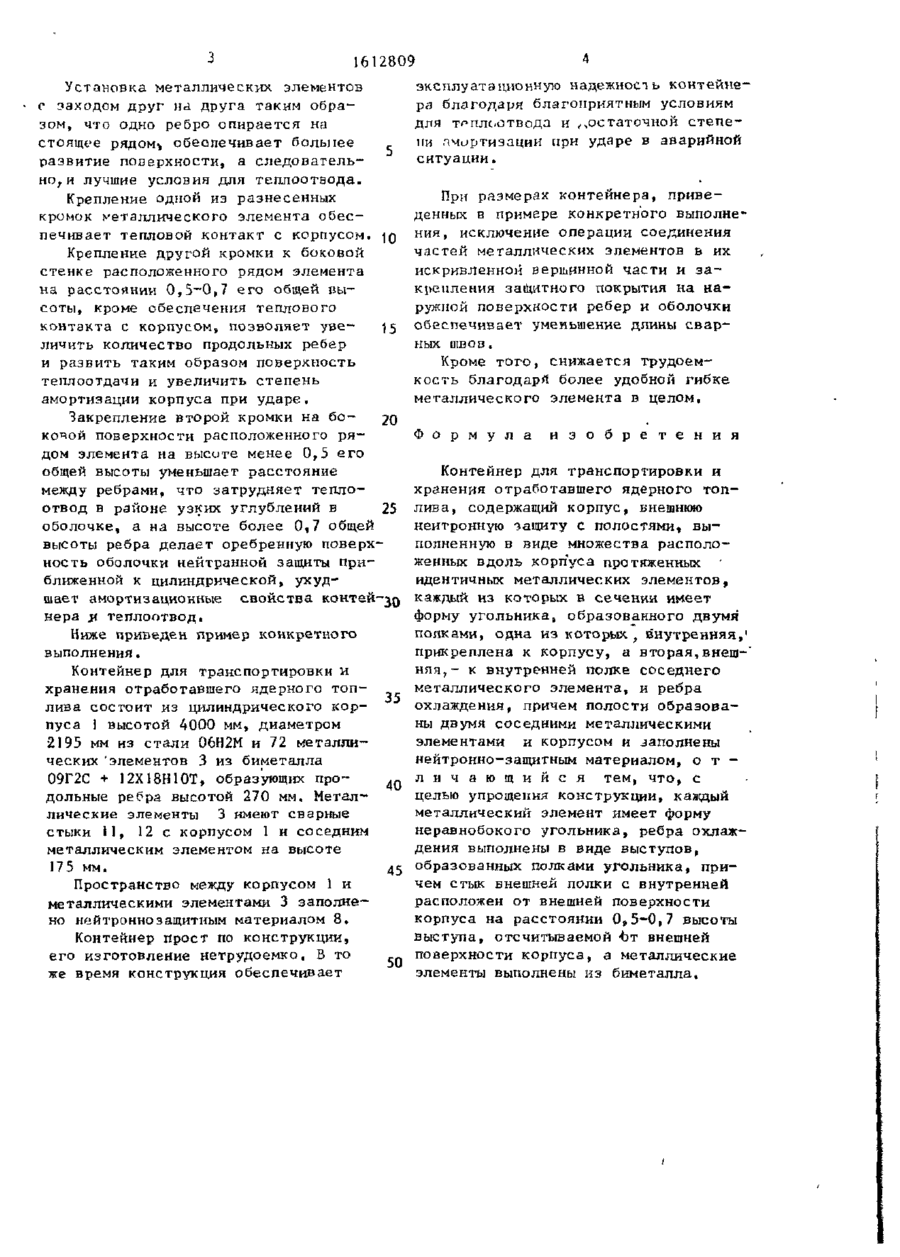

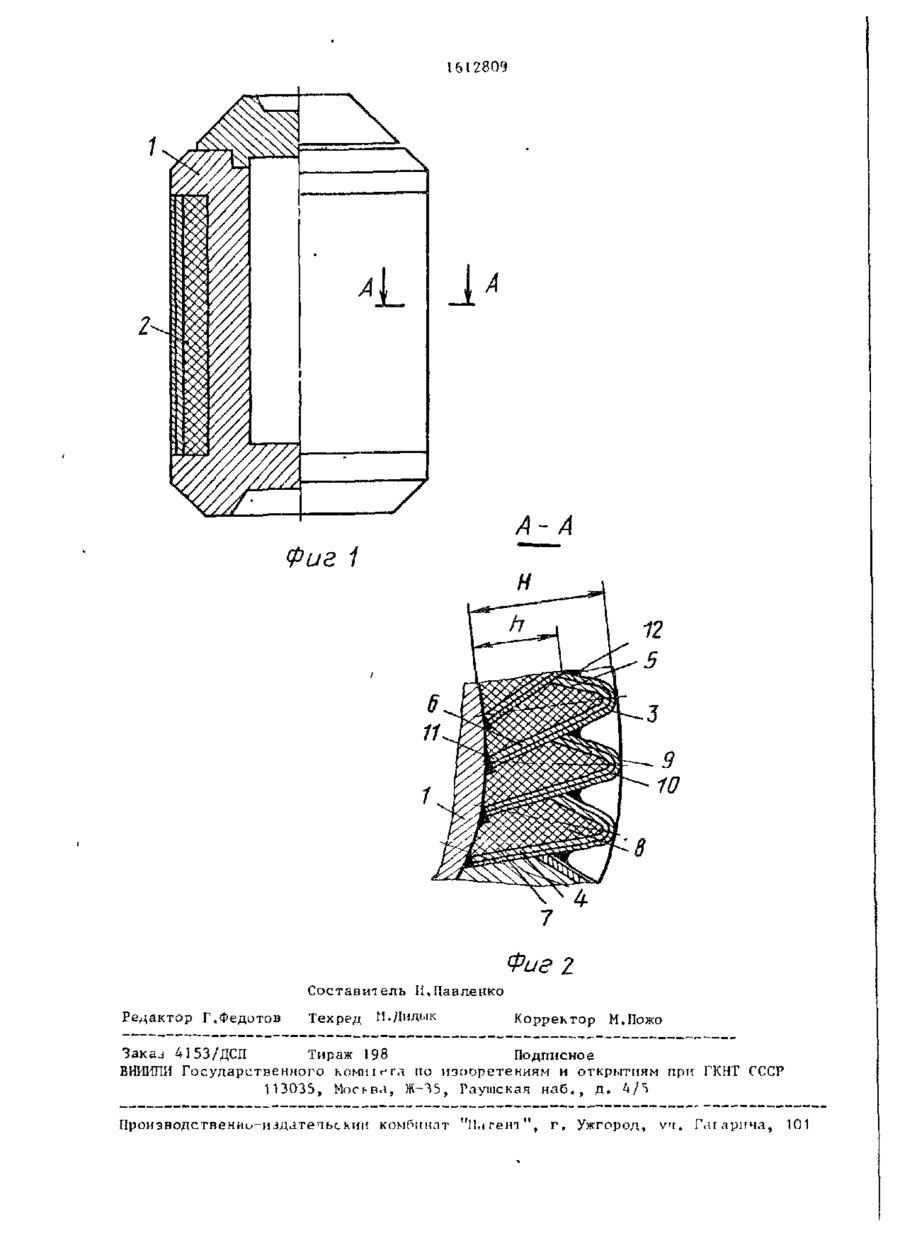

Изобретение относится к защитным контейнерам и предназначено для использования на АЭС, Цепь изобретения - упрощение конструкции. Контейнер содержит корпус 1, внешнюю нейтронную защиту 2 из защитных элементов 3 и нейтроннозащитного материала 8, Металлические элементы выполнены из биметалла. Расстояние от поверхности корпуса 1 до стыка 12 h ~ 0,5-0,7 Н» где Н - высота выступа. 2 ил. 5 короче' внутренней полки 6. Она образует с нормалью к корпусу угол, меньший 90°, с созданием выступа, являющегося ребром охлаждения. Стык внешней полки 5,с внутренней полкой 4 отстоит от внешней поверхности корпуса на расстоянии h =(О,5-О,7)Н, где Н ~ высота выступа, отсчитываемая от внешней поверхности.Металлические элементы выполнены из биметалла с внутренним 9 и внешним 10 слоями. На чертеже также обозначены сварные стыки 11 и 12*1 Тепло от отработавшего ядерного топлива отводится через корпус 1 повнутренней полке ч к выступу и от него - в окружающую среду. В аварийной ситуации при ударе металлические элементы п месіє с нейтронно защитным материалом мграни роль амортизатора. 1612809 Установка металлических элементов с заходом друг на друга таким образом, что одно ребро опирается на стоящее рядом* обеспечивает больнее развитие поверхности, а с л е д о в а т е л ь но, и лучшие условия для теплоотвода. Крепление одной из разнесенных кромок металлического элемента о б е с печивает тепловой контакт с корпусом. 1Q Крепление другой кромки к боковой стенке расположенного рядом элемента на расстоянии 0 , 5 - 0 , 7 его общей высоты, кроме обеспечения теплового контакта с корпусом, позволяет уве^5 личить количество продольных ребер и развить таким образом поверхность теплоотдачи и увеличить степень амортизации корпуса при ударе. Закрепление второй кромки на бо20 ковой поверхности расположенного р я дом элемента на высоте менее 0,5 его общей высоты уменьшает расстояние между ребрами, что затрудняет тепло25 отвод в районе узких углублений в оболочке, а на высоте более 0,7 общей высоты ребра делает оребренную поверхность оболочки нейтранной защиты приближенной к цилиндрической, ухудшает амортизационные свойства контей- -jp нера д* теплоотвод. Ниже приведен пример конкретного выполнения. Контейнер для транспортировки и хранения отработавшего ядерного топ35 лива состоит из цилиндрического корпуса 1 высотой 4000 мм, диаметром 2195 мм из стали 06Н2М и 72 металлических 'элементов 3 из биметалла 09Г2С + 12Х18Н10Т, образующих про40 дольные ребра высотой 270 мм. Металлические элементы 3 имеют сварные стыки 11, 12 с корпусом 1 и соседним металлическим элементом на высоте 45 175 мм. Пространство между корпусом 1 и металлическими элементами 3 заполнено нейтроннозащитиым материалом 8. Контейнер прост по конструкции, его изготовление нетрудоемко, В то 50 же время конструкция обеспечивает эксплуатационную надежность контейнера благодаря благоприятным условиям для тгчтлоотвода и достаточной степени амортизации при ударе в аварийной ситуации. При размерах контейнера, приведенных в примере конкретного выполнения, исключение операции соединения частей металлических элементов в их искривленной вершинной части и закрепления защитного покрытия на наружной поверхности ребер и оболочки обеспечивает уменьшение длины сварных швов. Кроме того, снижается трудоемкость благодари более удобной гибке металлического элемента в целом. Ф о р м у л а и з о б р е т е н и я Контейнер для транспортировки и хранения отработавшего ядерного т о п лива, содержащий корпус, внешнюю нейтронную защиту с полостями, выполненную в виде множества расположенных вдоль корпуса протяженных ' идентичных металлических элементов, каждый из которых в сечении имеет форму угольника, образованного двумя полками, одна из которьк г внутренняя,' прикреплена к корпусу, а вторая,внеш-' н я я т - к внутренней полке соседнего металлического элемента, и ребра охлаждения, причем полости образованы двумя соседними металлическими элементами и корпусом и заполнены нейтронно-защитным материалом, о т л и ч а ю щ и й с я тем, ч т о , с целью упрощения конструкции, каждый металлический элемент имеет форму неравнобокого угольника, ребра охлаждения выполнены в виде выступов, образованных полками угольника, причем стык внешней полки с внутренней расположен от внешней поверхности корпуса на расстоянии 0,5-0,7 высоты выступа, отсчитываемой -Ьт внешней поверхности корпуса, а металлические элементы выполнены из биметалла. 1612809 Фиг 1 Фиг і Составитель II,Павленко Редактор Г.Федотов Техред М.Дидык Корректор М.Пожо 3aKaj 4153/ДСП Тираж 198 Подписное ВНИИЛИ Государственного коміїїегл по изоьретениям и открытиям при ГКНЇ СССР 113035, Мосьва, Ж-35, Раушская н л б . , д . Производственни-издатетьскии комбинат "Патент", г . Ужгород, vi. Гаг арнча, 101
