Композиція для виготовлення вогнетривних теплоізоляційних виробів

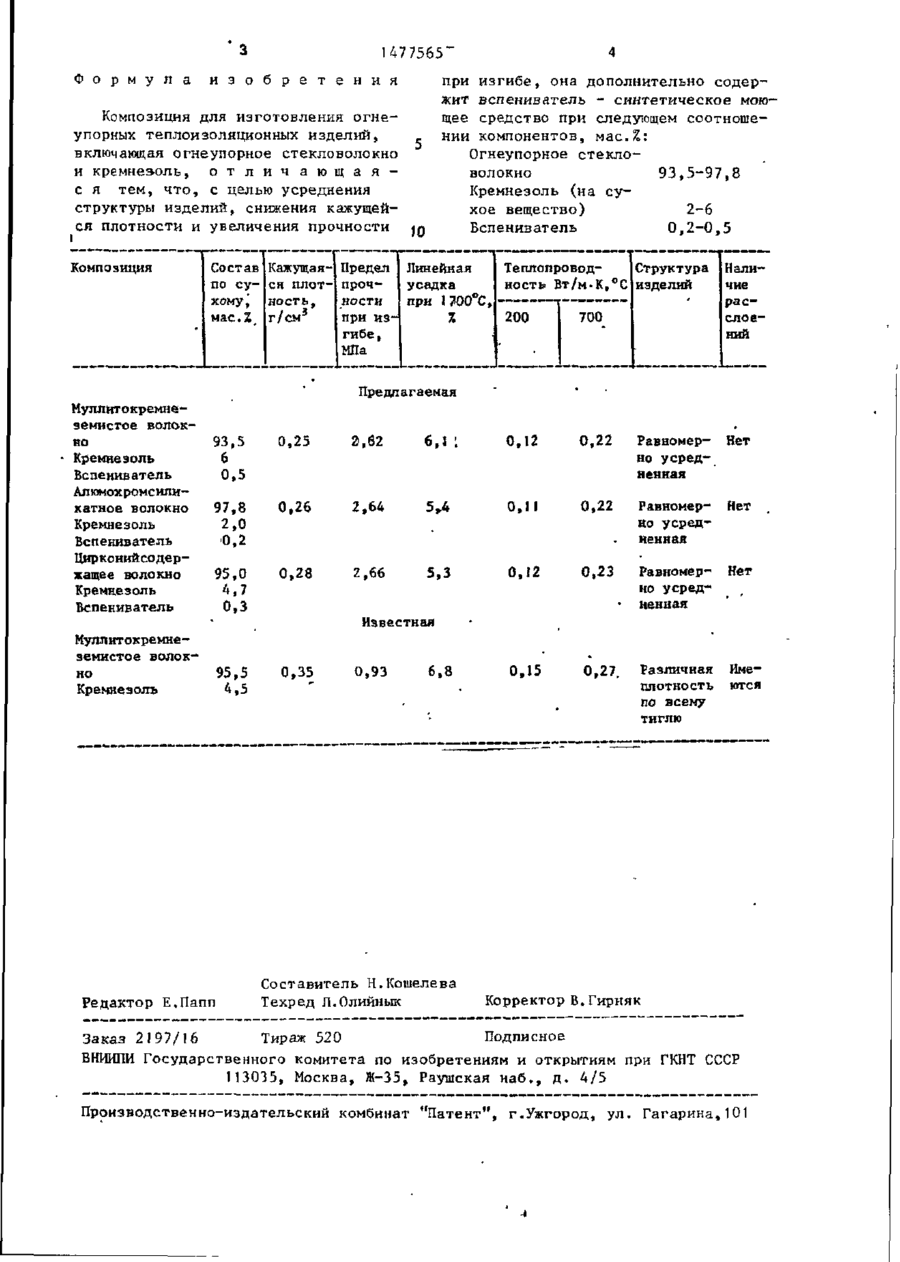

Изобретение относится к составам теплоизоляционных изделий, а именно к волокнистым огнеупорам, и может быть использовано при изготовлении форм для индукционного нагрева заготовок в плавильных установках или тиглей различной конфигурации, эксплуатирующихся при кратковременных термонагрузках до 1700°С, в т.ч. в вакуумных средах. С целью усреднения структуры изделий, снижения кажущейся плотности и увеличения прочности при изгибе композиция для изготовления огнеупорных теплоизоляционных изделий содержит следующие компоненты, мас.%: огнеупорное стекловолокно 93,5 - 97,8; кремнезоль 2-6; вспениватель - синтетическое моющее средство- 0,2-0,5. При объемной массе 220- с 250 кг/м э издедия иИеют прочность при изгибе 2,33 - 2,65 КПа при равно мерной их структуре. 1 табл. (Л С 1 Изобретение относится к составам теплоизоляционных изделий, а именно волокнистым огнеупорам, и может быть использовано при изготовлении форм для индукционного нагрева заготовок, в плавильных установках или тиглей различной конфигурации, эксплуатирующихся при кратковременных термонагрузках до 1700°С, в т.ч. в вакуумных средах. Цель изобретения - усреднение структуры изделий, снижение кажущейся плотности и увеличение прочности при изгибе. Изделия, например, тигли готовят следующим образом: огнеупорные волокна совместно с водой загружают в гидроразбавитель и перемешивают 2 3 мин, затем добавляют кремнезоль (ТУ 6-09-5521-82), синтет ическое моющее средство (вспениватель ГОСТ 25644-83) и дополнительно композицию перемешивают еще 2-3 мин. Готовуюг массу выливают в расходный смеситель и набирают ее методом вакуумирования на перфорированную форму. Сырец-из^ делие после незначительной подпрессовки на форме снимают с формы и сушат при 170°С в течение 3-5 ч до остаточной влажности не более 1%. В качестве огнеупорных волокон используют муллитокремнеземистые, алюмохромсиликатные, цирконийсодержащие. Состав композиций для изготовления волокнистых тиглей и их свойства приведены в таблице. СЛ СЛ 477565 Формула и з о б р е т е н и я при жит щее нии Композиция для изготовления огнеупорных теплоизоляционных изделий, включающая огнеупорное стекловолокно и кремнезюль, о т л и ч а ю щ а я с я тем, что, с целью усреднения структуры изделий, снижения кажущейся плотности и увеличения прочности — Со ст ав Кажущая- Предел Композиция по су- ся плот- прочхому, ность, 3 мас.%. г/см * изгибе, она дополнительно содервспениватель - синтетическое моюсредство при следующем соотношекомпонентов, мас.%: Огнеупорное стекловолокно 93,5-97,8 Кремнезоль (на сухое вещество) 2-6 Бспениватель 0,2-0,5 . . .. . ТеплопроводСтруктура Налиность Вт/м-К,°С изделий чие Линейная усадка _-,, o ] -},f\n f ности при і/ии о, при изX гибе, 200 расслое 700 ний МПа • Предлагаемая Муллитокремнеземистое волок но Кремнезоль Вспениватель Алюмохромсиликатное волокно Кремнезоль Вспениватель Цирконийсодержащее волокно Кремнезоль Вспениватель Муллитокремнеземистое волокно Кремнезоль 93,5 2,62 0,12 0,22 Равномерно усредненная 0,26 2,64 0,1! 0,22 Равномерно усредненная Нет 0,28 2,66 0,12 0,23 Равномерно усредненная Нет Различная ПЛОТНОСТЬ по всему тиглю Имеются 6 0,5 97,8 2,0 '0,2 95,0 • Редактор Е.Папп . Нет 0,25 5,3 4,7 0,3 * Известная 95,5 0,35 0,93 6,8 0,15 • 0,27. 4,5 Составитель Н.Кошелева Техред Л.Олийнык Корректор В.Гирняк Заказ 2197/16 Тираж 520 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
