З’єднання еластичних трубопроводів

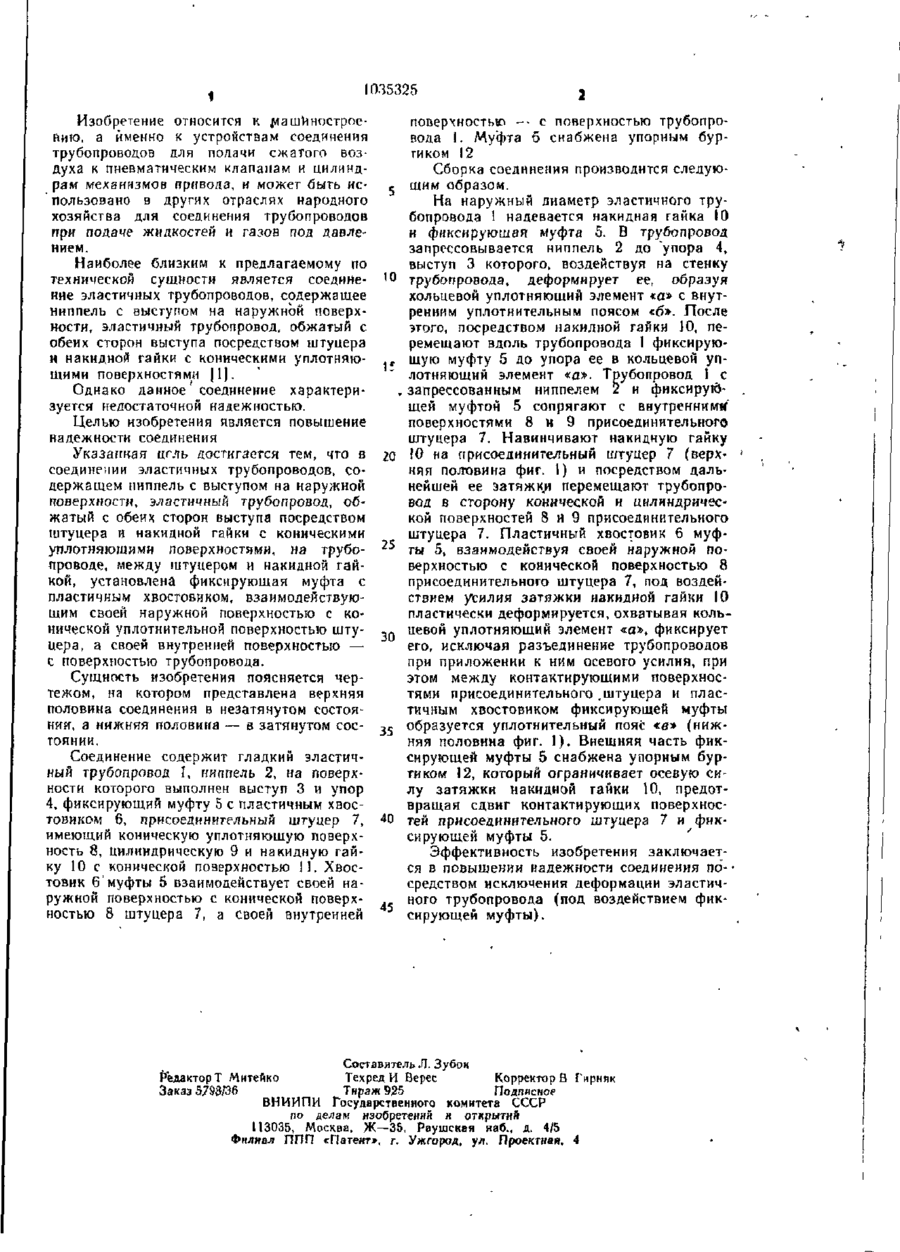

СОЕДИНЕНИЕ ЭЛАСТИЧНЫХ ТРУБОПРОВОДОВ, содержащее ниппель ]\ с выступом на наружной поверхности, на котором обжат эластичный трубопровод с обеих сторон посредством Штуцера и накидной гайки с коническими уплотняющими поверхностями, отличающееся тем, что, с целью повышения надежности соединения, на трубопроводе между штуцером и накидной гайкой установлена фиксирующая муфта с пластичным хвостовиком, взаимодействующим своей наружной поверхностью с конической уплотнительной поверхностью штуцера, а своей внутренней поверхностьюс поверхностью трубопровода я о СО ел со ел а М В '8 1 1035325 Изобретение относится к машиностроению, а именно к устройствам соединения трубопроводов для подачи сжатого воздуха к пневматическим клапанам и цилиндрам механизмов привода, и может быть использовано в других отраслях народного хозяйства для соединения трубопроводов при подаче жидкостей и газов под давлением. Наиболее близким к предлагаемому по технической сущности является соединение эластичных трубопроводов, содержащее ниппель с выступом на наружной поверхности, эластичный трубопровод, обжатый с обеих сторон выступа посредством штуцера и накидной гайки с коническими уплотняющими поверхностями |1]. Однако данное ' соединение характеризуется недостаточной надежностью. Целью изобретения является повышение надежности соединения Указанная цгль достигается тем, что в соединении эластичных трубопроводов, содержащем ниппель с выступом на наружной поверхности, эластичный трубопровод, обжатый с обеих сторон выступа посредством штуцера н накидной гайки с коническими уплотняющими поверхностями, на трубопроводе, между штуцером и накидной гайкой, установлена фиксирующая муфта с пластичным хвостовиком, взаимодействующим своей наружной поверхностью с конической уплотнительной поверхностью штуцера, а своей внутренней поверхностью — с поверхностью трубопровода. Сущность изобретения поясняется чертежом, на котором представлена верхняя половина соединения в незатянутом состоянии, а нижняя половина — в затянутом состоянии. Соединение содержит гладкий эластичный трубопровод I, ниппель 2, на поверхности которого выполнен выступ 3 и упор 4, фиксирующий муфту 5 с пластичным хвостовиком 6, присоединительный штуцер 7, имеющий коническую уплотняющую поверхность 8, Цилиндрическую 9 и накидную гайку 10 с конической поверхностью II. Хвостовик 6'муфты 5 взаимодействует своей наружной поверхностью с конической поверхностью 8 штуцера 7, а своей внутренней поверхностью — с поверхностью трубопровода 1. Муфта б снабжена упорным бургиком 12 Сборка соединения производится следуюс шим образом. На наружный диаметр эластичного трубопровода 1 надевается накидная гайка 10 и фиксирующая муфта 5. В трубопровод запрессовывается ниппель 2 до "упора 4, выступ 3 которого, воздействуя на стенку 10 трубопровода, деформирует ее, образуя хольиевои уплотняющий элемент «а» с внутренним уплотнительным поясом «6». После этого, посредством накидной гайки 10, перемещают вдоль трубопровода 1 фиксирую.t щую муфту 5 до упора ее в кольцевой уплотняющий элемент «а». Трубопровод I с , запрессованным ниппелем 2 и фиксируйшей муфтой 5 сопрягают с внутренними поверхностями 8 И 9 присоединительного штуцера 7. Навинчивают накидную гайку 20 (0 на присоединительный штуцер 7 (верхняя половина фиг. I) и посредством дальнейшей ее затяжки перемещают трубопровод в сторону конической и цилиндрической поверхностей 8 и 9 присоединительного штуцера 7. Пластичный хвостовик 6 муф25 ты 5, взаимодействуя своей наружной поверхностью с конической поверхностью а присоединительного штуцера 7, под воздействием усилия затяжки накидной гайки 10 пластически деформируется, охватывая кольза цевой уплотняющий элемент «а», фиксирует его, исключая разъединение трубопроводов при приложении к ним осевого усилия, при этом между контактирующими поверхностями присоединительного .штуцера и пластичным хвостовиком фиксирующей муфты 3 5 образуется уплотнительный пояс «в» {нижняя половина фиг. 1). Внешняя часть фиксирующей муфты 5 снабжена упорным буртиком 12, который ограничивает осевую силу затяжки накидной гайки 10, предотвращая сдвиг контактирующих поверхности тей присоединительного штуцера 7 и фиксирующей муфты 5. Эффективность изобретения заключается в повышении надежности соединения по- • средством исключения деформации эластич. ного трубопровода (под воздействием фиксирующей муфты). Составитель Л. Зубок Редактор! Митейко Техред И Верес Корректор В Гирняк Заказ 5793/36 Тираж 925 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент*, г. Ужгород, ул. Проектная, 4
