З’єднання трубопроводу

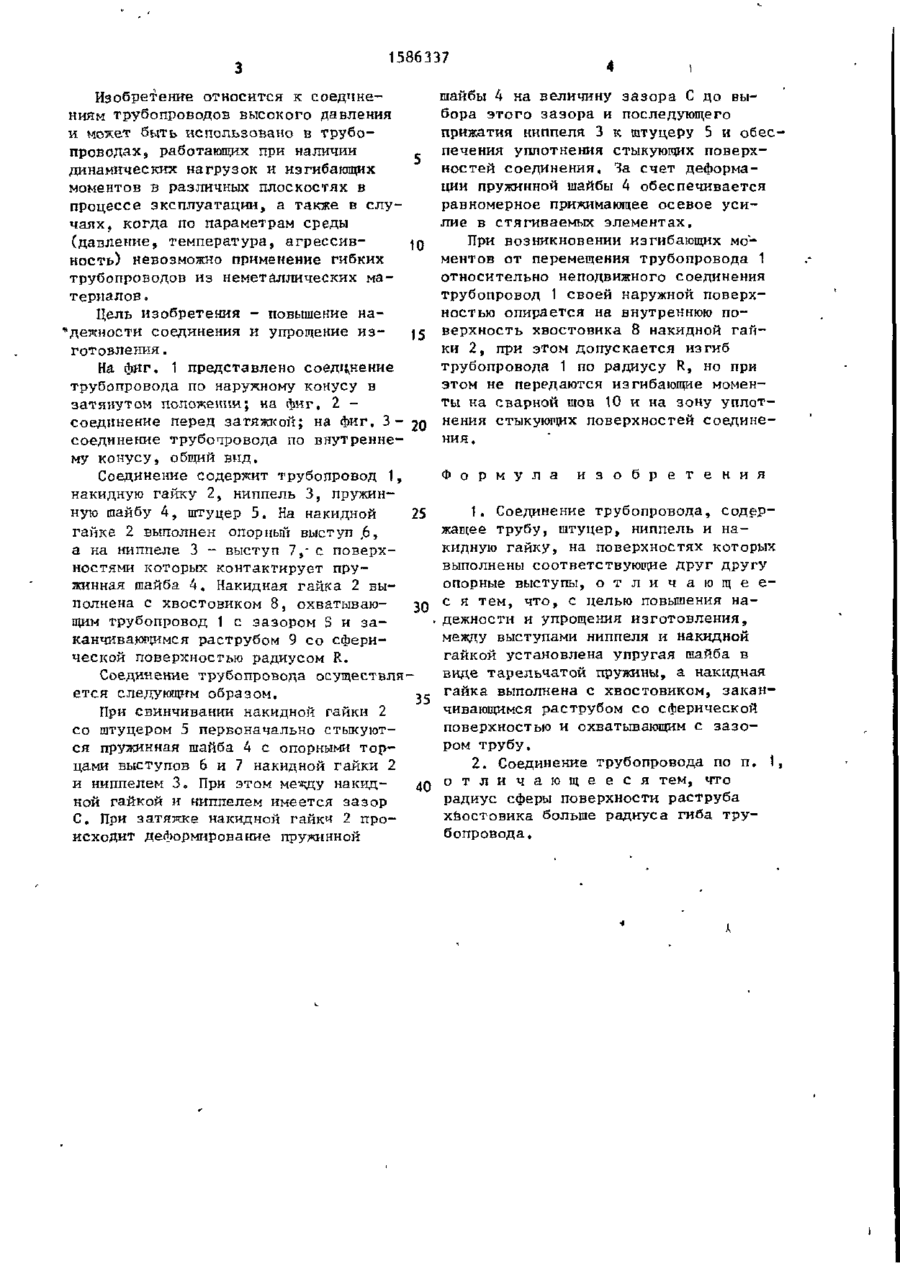

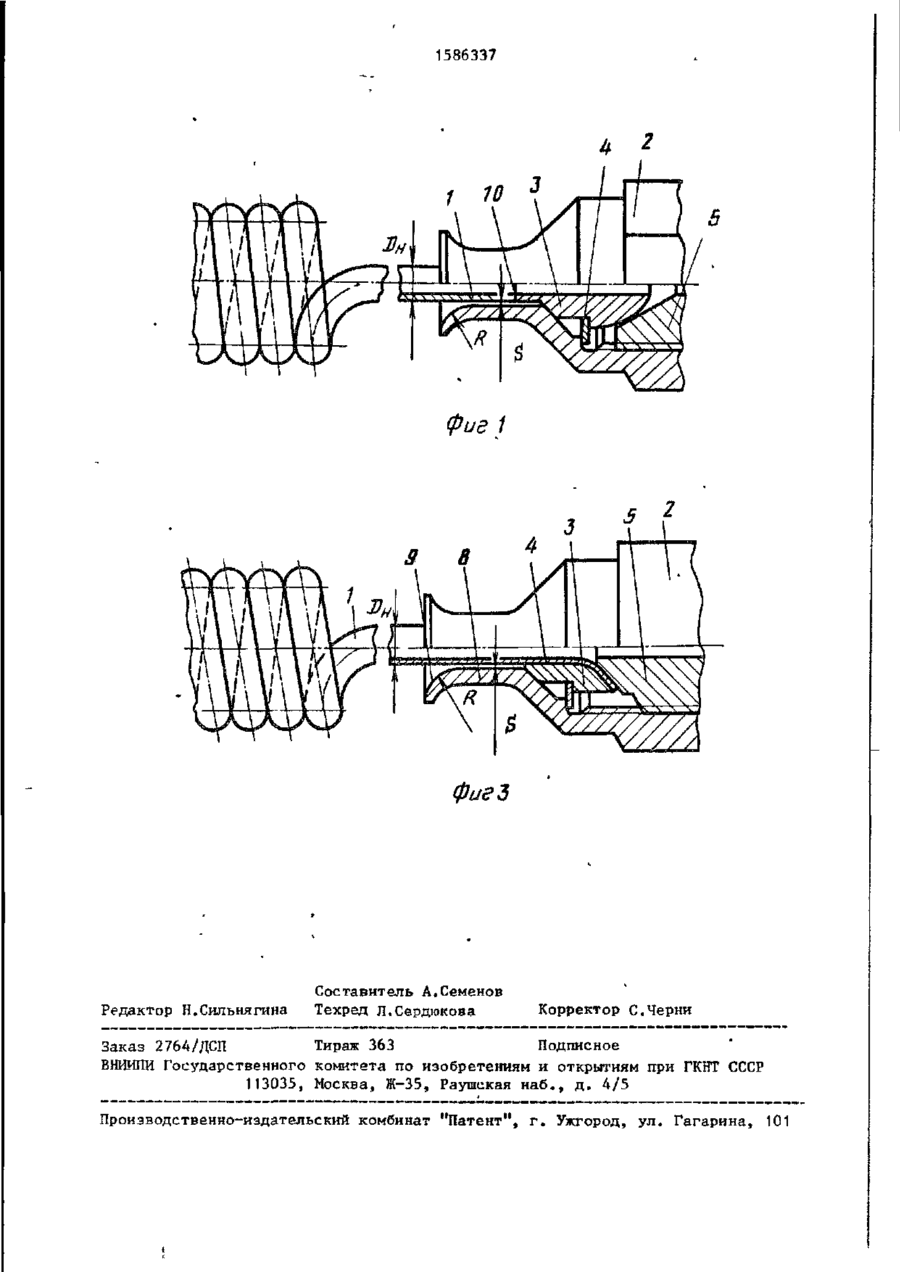

Изобретение относится к соединениям трубопроводов высокого давления и может быть использовано в трубопроводах, работающих при наличии динамических нагрузок и изгибающих моментов в различных плоскостях в процессе эксплуатации, а также в / 6 9 8 10 3 Фаг. 2 30-90 Г 1586337 Изобретение относится к соединениям трубопроводов высокого давления и может быть использовано в трубопроводахэ работающих при наличии _ динамических нагрузок и изгибающих моментов в различных плоскостях в процессе эксплуатации, а также в случаях, когда по параметрам среды (давление, температура, агрессивJQ ность) невозможно применение гибких трубопроводов из неметаллических материалов . Цель изобретения - повышение надежности соединения и упрощение из- |5 готовлений. На фиг. 1 представлено соединение трубопровода по наружному конусу в затянутом положении; на фиг. 2 соединение перед затяжкой; на фиг, 3 - 20 соединение трубопровода по внутреннему конусу, общий вид. Соединение содержит трубопровод 1, накидную гайку 2, ниппель 3, пружинную шайбу 4, штуцер 5. На накидной 25 гайке 2 выполнен опорный выступ ,6, а на ниппеле 3 - выступ 7,' с поверхностями которых контактирует пружинная шайба 4, Накидная гайка 2 выполнена с хвостовиком 8, охватываюзо щим трубопровод 1 с зазором S и заканчивающимся раструбом 9 со сферической поверхностью радиусом R. Соединение трубопровода осуществляется следующим образом. 35 При свинчивании накидной гайки 2 со штуцером 5 первоначально стыкуются пружинная шайба 4 с опорными торцами выступов 6 и 7 накидной гайки 2 и ниппелем 3. При этом методу накид40 ной гайкой и ниппелем имеется зазор С. При затяжке накидной гайки 2 происходит деформирование пружинной шайбы 4 на величину зазора С до выбора этого зазора и последующего прижатия ниппеля 3 к штуцеру 5 и обеспечения уплотнения стыкующих поверхностей соединения. За счет деформации пружинной шайбы 4 обеспечивается равномерное прижимающее осевое усилие в стягиваемых элементах. При возникновении изгибающих моментов от перемещения трубопровода 1 относительно неподвижного соединения трубопровод 1 своей наружной поверхностью опирается на внутреннюю поверхность хвостовика 8 накидной гайки 2, при этом допускается изгиб трубопровода 1 по радиусу R, но при этом не передаются изгибающие моменты на сварной шов 10 и на зону уплотнения стыкующих поверхностей соединения. Ф о р м у л а и з о б р е т е н и я 1. Соединение трубопровода, содержавіее трубу, штуцер, ниппель и накидную гайку, на поверхностях которых выполнены соответствующие друг другу опорные выступы, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и упрощения изготовления, между выступами ниппеля и накидной гайкой установлена упругая шайба в виде тарельчатой пружины, а накидная гайка выполнена с хвостовиком, з а к а н чивающимся раструбом со сферической поверхностью и охватывающим с з а з о ром трубу. 2. Соединение трубопровода по п. 1, о т л и ч а ю щ е е с я тем, что радиус сферы поверхности раструба хвостовика больше радиуса гиба трубопровода. 1586337 фиг 1 фиеЗ Редактор Н.Сильнягина Составитель А.Семенов Техред Л.Сердгакоаа Корректор С.Черни Заказ 2764/ДСП Тираж 363 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
